CENTURION MX-050
В магнитоле реализован принцип марки Centurion, который можно сформулировать: «Максимальный функционал и достойное качество по невысокой цене». Аппарат построен на базе DSP процессора Asahi Kasei Microdevices AK7604, оптимизированного для обработки сигналов музыкальных источников высокого разрешения в автомобильных аудиосистемах. Управление магнитолой и настройками процессора осуществляется с помощью мобильного приложения Android/iOS. Bluetooth соединение позволяет управлять магнитолой и прослушивать на ней музыкальные композиции со смартфона. Традиционно много внимания производитель уделил качеству приема радио. Магнитола воспроизводит все популярные форматы записи, включая FLAC. Цвет подсветки клавиш изменяется по желанию пользователя. Подсветка дисплея всегда остается бело-лунного цвета, что делает дисплей всегда комфортно читаемым. Слоты USB, MicroSD, AUX позволяют подключить к магнитоле любой популярный носитель. Два разъема USB позволяют прослушивать композиции и заряжать мобильное устройство током в 2.1 А. VA LCD DOT дисплей выглядит стильно и хорошо читается даже в сложных условиях.
ХАРАКТЕРИСТИКИ
- Максимальная выходная мощность 4х50 Вт.
- 3 пары 3.5 вольтовых RCA разъема с выходным сопротивлением 230 Ом для качественной передачи всего спектра частот.
- Процессор позволяет воспроизводить музыкальные композиции в расширенном диапазоне частот 10-22kHz.
- Параметрический эквалайзер 32 полосы. Усиление в диапазоне +/- 6 dB и регулируемая от 0,1 до 10 добротность.
- Кроссовер c 3 режимами работы (2-way / 3-way / 4.2CH) и фильтрами 8 порядка.
- Поканальная регулировка звуковой сцены путем коррекции временных задержек с шагом 0,3 см или 0,01 ms.
- RGB изменяемый цвет подсветки кнопок. Цвет подсветки дисплея лунно-белый, не изменяемый.
- Bluetooth с технологией A2DP позволяет воспроизводить потоковое аудио со смартфона и использовать магнитолу для совершения телефонных вызовов.
- 2 USB разъема, один для подключения мультимедийных носителей, второй для подзарядки смартфонов током 2.1 А.
- Приложение на Android/ iOs для настройки параметров DSP и управления магнитолой. Ссылки для скачивания приложения:
Datasheet AK7604 (Asahi Kasei Microdevices)
[AK7604] AK7604. Audio DSP with 2chADC + 6chDAC + 8chSRC. 1. General Description
Скачать PDF
Модельный ряд для этого даташита
Текстовая версия документа
[AK7604] AK7604
Audio DSP with 2chADC + 6chDAC + 8chSRC
1. General Description
The AK7604 is a highly integrated digital signal processor, including a 24-bit stereo ADC with input
selector, three 24-bit stereo DACs, four stereo sampling rate convertors supporting the sampling
frequency up to 192kHz and an Audio DSP. The Audio DSP has 2560step/fs (when fs=48kHz) parallel
processing power and freely programmable for user requirements. The AK7604 is available in a 48-pin
LQFP package.
2. Features □ Audio DSP:
-Word length:
28-bit (Simple floating point supported)
-Instruction cycle:
Max. 8.1ns (2560fs at fs=48kHz)
-Multiplier:
24 x 24 → 48-bit (Double precision arithmetic available)
-Divider:
24 / 24 → 24-bit (Floating point normalization function)
-ALU:
64-bit Arithmetic Operation (with 16bits overflow margin)
-Program RAM:
1024-word x 36-bit
-Coefficient RAM:
1024-word x 24-bit
-Data RAM:
6144-word x 28-bit
□ ADC: 24-bit Stereo ADC with Input Selector
-Sampling Frequency: fs = 8kHz ~ 96kHz
-Input Selector: Differential Stereo Input or Single-end Input or Pseudo Differential Input
with Analog Gain Amplifiers x 1, Single-ended Stereo Input x 2
-Channel Independent Analog Gain Amplifiers (0~18dB(2dB Step), 18~36dB(3dB Step)
-ADC Characteristics
S/N: 106dB (fs=48kHz, Differential Input, Analog Gain=0dB)
-Channel Independent Digital Volume Control (24dB ~ -103dB, 0.5dB Step, Mute)
-Digital HPF for DC Offset Cancelling
-1Vrms Input Full Scale
-Low Noise MIC Power Output x 2
□ DAC: 24-bit DAC
-2ch x 3
-Sampling Frequency: fs = 8kHz ~ 96kHz
-Single-ended Output
-1Vrms Output
-DAC Characteristics
S/N: 108dB (fs=48kHz)
-Channel Independent Digital Volume Control (12dB ~ -115dB, 0.5dB Step, Mute)
□ SRC:
-2ch x 4
-FSI = 8kHz ~ 192kHz, FSO = 8kHz ~ 192kHz (FSO/FSI = 0.167 ~ 6.0)
□ Digital Interfaces
-Digital Input Port x 4 (TDM Support: 1 Port)
-Digital Output Port x 3 (TDM Support: 1 Port)
-Independent LRCK/BICK port x 3
-Data Format: MSB 32, 24bit / LSB 24, 20, 16bit / I2S / PCM Short Frame / PCM Long Frame
-TDM Input/Output Mode (Max: 8ch/256fs, fs=96kHz) 018011601-E-00-PB 2018/09
-1-
Android, процессор, 8 каналов. Тест головного устройства INCAR TMX со встроенным 8-канальным аудиопроцессором
Как говорил один известный персонаж, «лёд тронулся», в полку головных устройств с 8-канальными процессорами начало прибывать. Совсем недавно я изучал головное устройство от Nakamichi с 8-канальным процессором – оно построено по принципу «максимум возможностей в минимальном бюджете». Можно сказать, «народное». А сегодня разберу аппарат посерьёзней от Incar на Android, и он тоже с 8-канальным DSP. Причём не абы-каким, а на чипе Asahi Kasei AK7604. Чувствуете, аудиофильством потянуло?
Сначала сделаю краткий обзор возможностей этого ГУ (умеет оно много), а потом разберу с особым вниманием работу звуковой части. Итак, поехали.
КОНСТРУКТИВ И НАЧИНКА

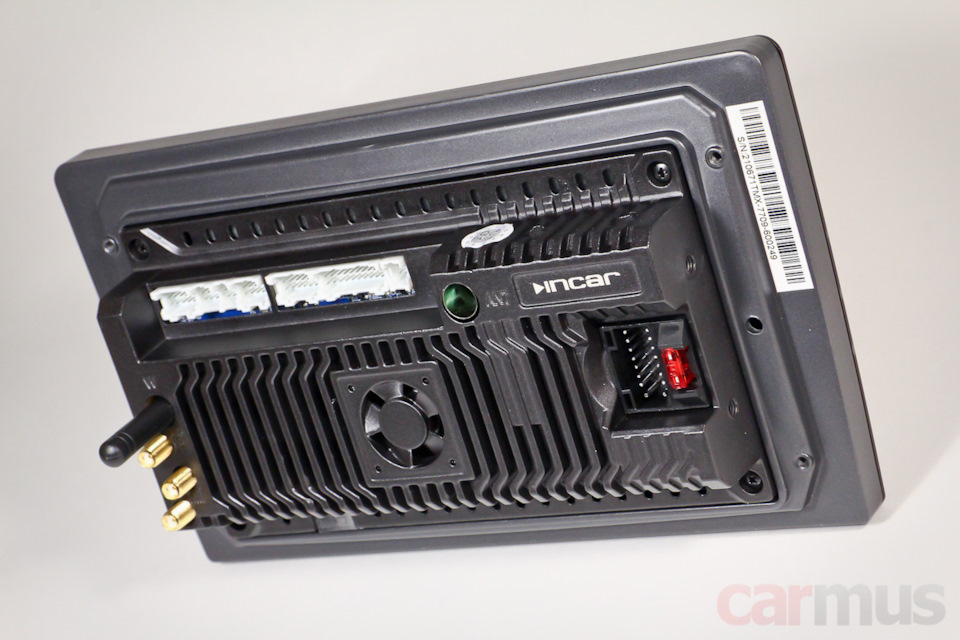

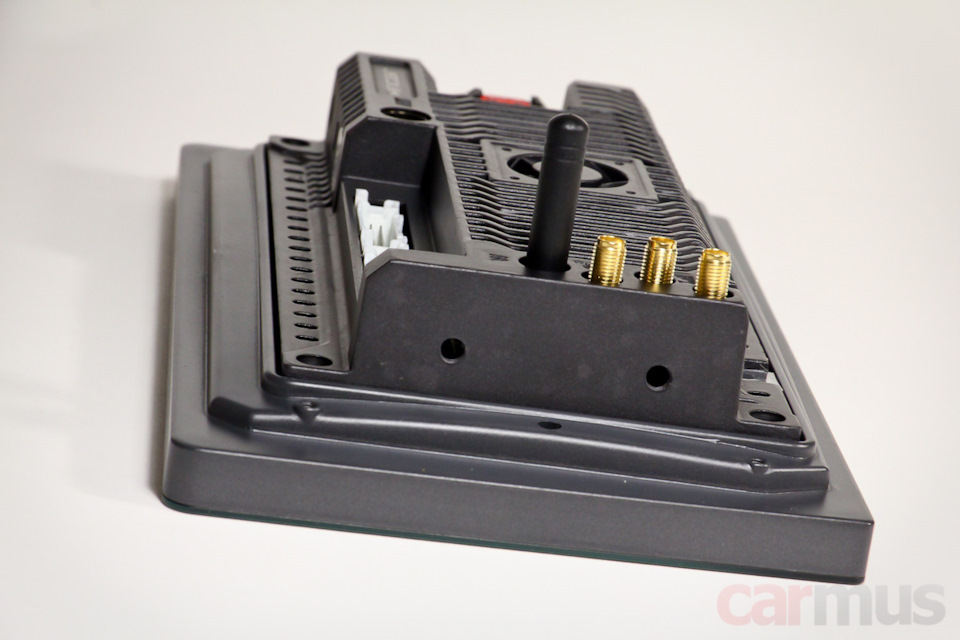

Похоже, привычные DIN-размеры постепенно теряют статус абсолютного стандарта: де-факто «трапеции» с большими экранами тоже приобрели звание стандартных. У меня в руках оказалась модель Incar TMX-7709-6 – она с 9-дюймовым экраном. Но есть ещё Incar TMX-7710-6 с 10-дюймовым. Хотя 2DIN на этой же платформе тоже планируются – это модели Incar TMX-7703 и TMX-7704.
Посадочная глубина небольшая – от фронтальной плоскости около 7,5 см вместе с Wi-Fi антенной.
Силовая часть скомпонована справа: микросхема встроенного усилителя закреплена над разъёмом питания и выходов на динамики. Тыльная часть корпуса литая алюминиевая, по совместительству является радиатором. Нагрев равномерный, без откровенных зон перегрева. Рама монитора тоже алюминиевая – она отводит тепло от экрана и придаёт жёсткость всей конструкции.

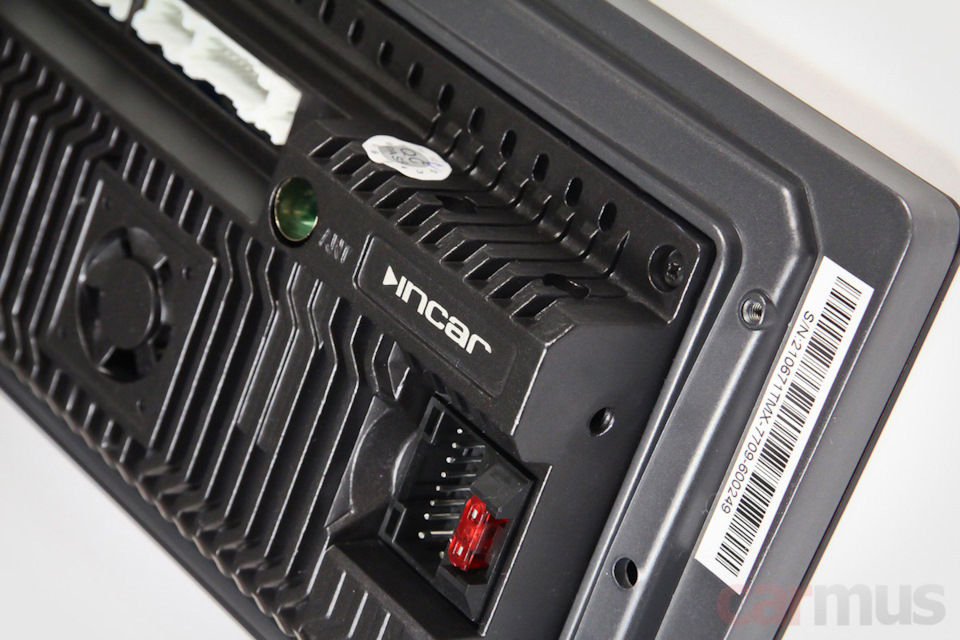

Кулер включается только при необходимости, режим его работы настраивается через предустановленное в аппарате приложение (вплоть до постоянного режима работы). Кстати, внешняя «крыльчатка» пусть не сбивает с толку – это имитация, сам «карлсон» находится внутри и хорошо защищён.

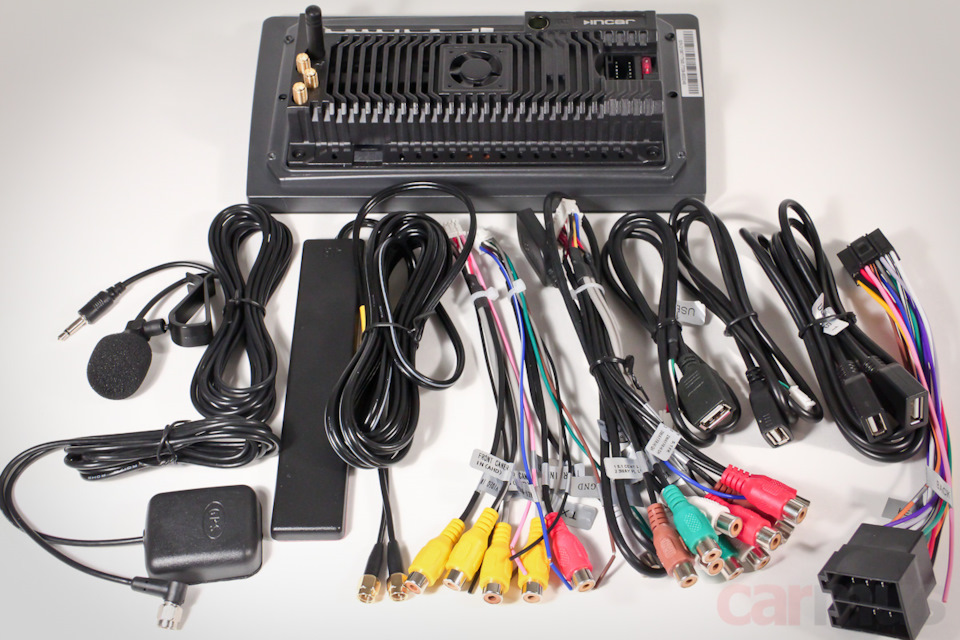

В комплекте идёт куча проводов, проводочков и прочих «шнурков». Сходу можно оценить некоторые возможности: целых четыре (!) разъёма USB, AV-вход (вернее, даже два – второй обозначен как TV Input), кроме камеры заднего вида можно подключить ещё и фронтальную камеру – как обычные аналоговые, так и «цифровые» AHD и FHD. Более того, обе камеры могут работать в режиме записи одновременно, т. е. можно реализовать двухканальный режим регистратора. Или подключить USB-регистратор Incar VR-UMS (на момент теста только-только поступил в продажу). Видеовыход при необходимости можно реализовать опционально через адаптеры USB-to-RCA Video или USB-to-HDMI.

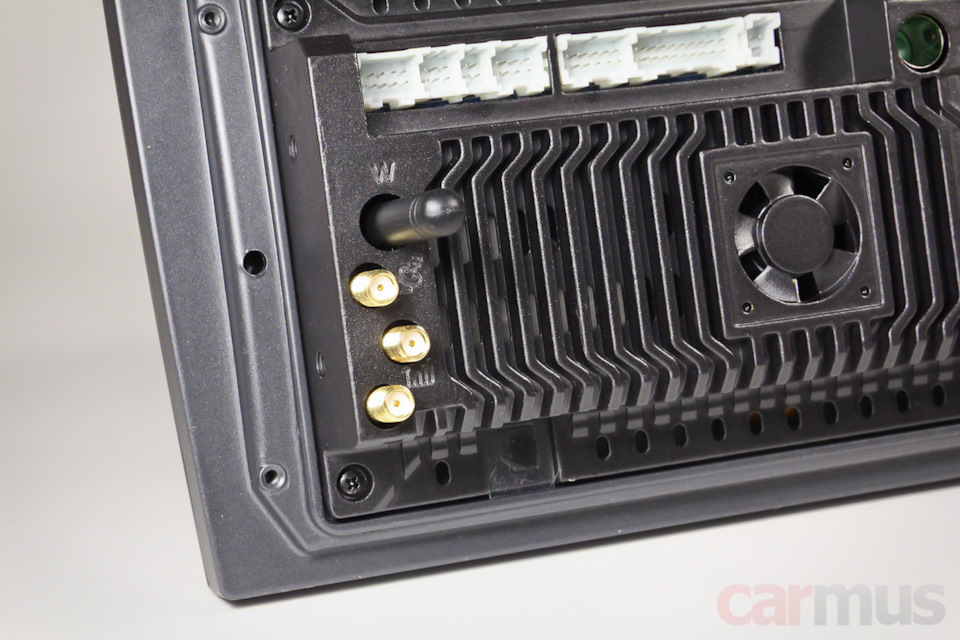

И ещё плюс GPS-антенна, GSM-антенна (встроенный модем 4G/LTE) и два слота для SIM-карты – на корпусе и вынесенный. Последний можно использовать, если есть необходимость периодически вынимать SIM-карту (например, приехали на дачу – переставили её в модем). А ещё аппарат можно подключить к CAN-шине, хотя тут уже без подробностей – для каждого авто всё индивидуально. Короче, заряжен аппарат по полной программе.

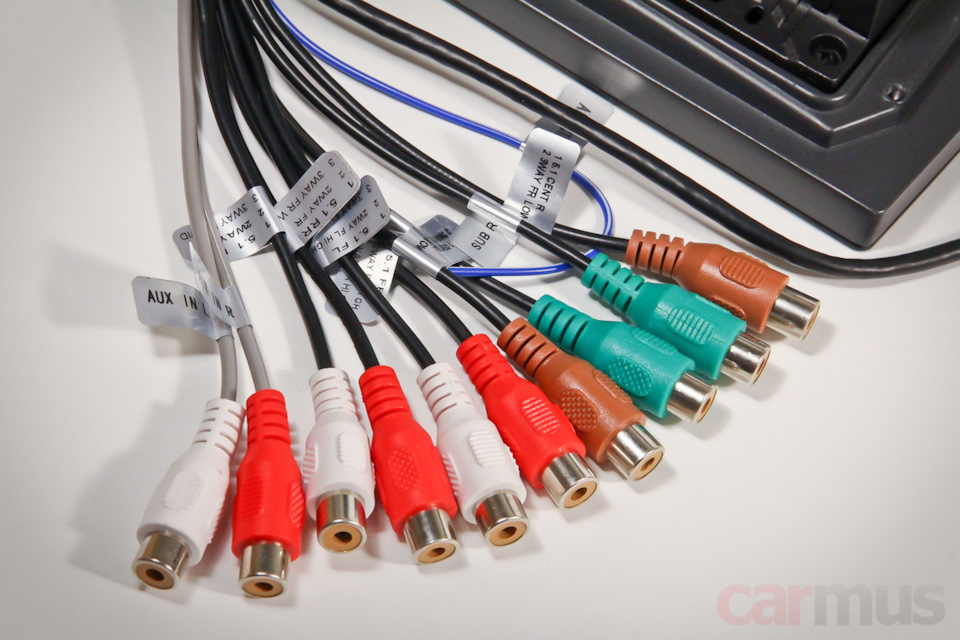

Внимательно считаем количество RCA, отвечающих за аудиосигнал. Одна пара – это AUX, её в расчёт не берём, остаётся восемь. Назначение каждого выхода зависит от выбора конфигурации процессора, но об этом – чуть позже. Встроенный усилитель «висит» на каналах 1/2 и 3/4.

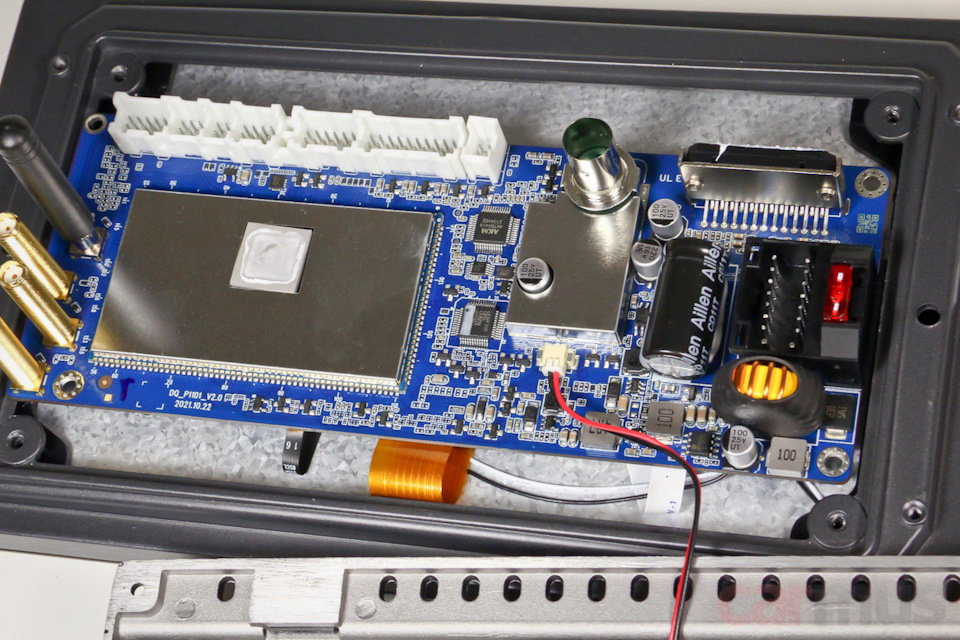

Осторожно открываю заднюю крышку. Плата чистая, никаких разводов или остатков флюса – по части аккуратности в производстве – зачёт.

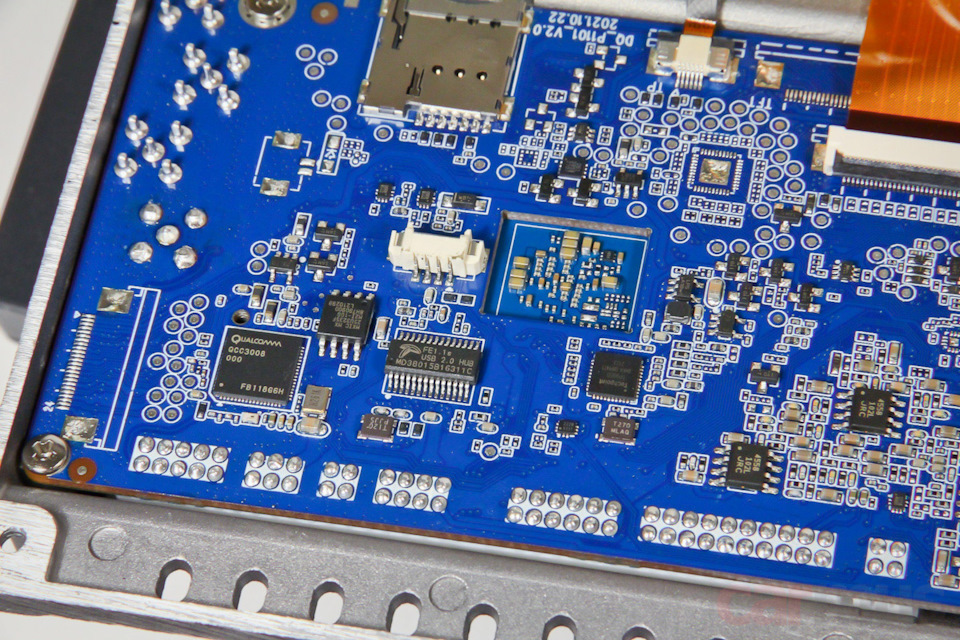

За работу Bluetooth отвечает Qualcom QCC3008. Кстати, с поддержкой aptX – ещё одна капля бальзама на аудиофильскую душу.
На выходах замечены несколько операционников JRC4558. Уверен, большинство пользователей они устроят, а если зачешется твикалка – вот вам и первый объект внимания. Учитывая возможности цифровой части, уверен, приход будет.

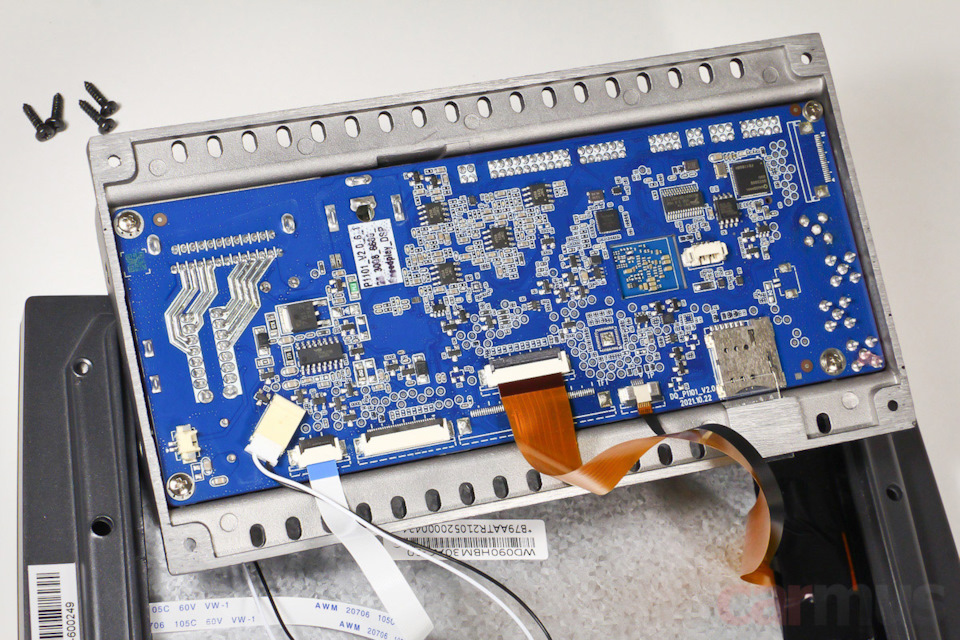

А это – обратная сторона платы. Радиотюнер и процессорная часть (которая не звуковая, а основная) закрыты металлическими экранами. Аппарат работает на 8-ядерном 2,6-гигагерцовом Unisoc UI8581i. Тюнер, судя по описанию, построен на весьма приличном NXP6686. Микросхему усилителя подсмотреть не удалось: прижимная планка, закрывающая маркировку, припаяна к плате. Но описание говорит, что это TDA7851. Тоже, кстати, одна из топовых «магнитольных» микросхем.

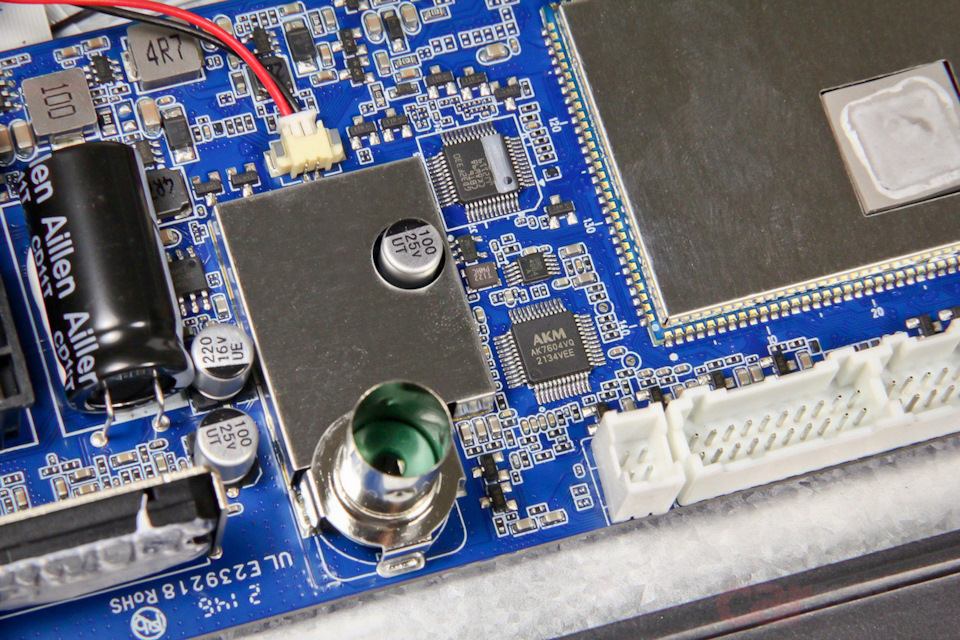

А вот и главная причина, по которой Incar TMX попал на детальное изучение – процессор (на этот раз уже звуковой) Asahi Kasei AK7604.
ПЕРВЫЕ ВПЕЧАТЛЕНИЯ, ЭРГОНОМИКА

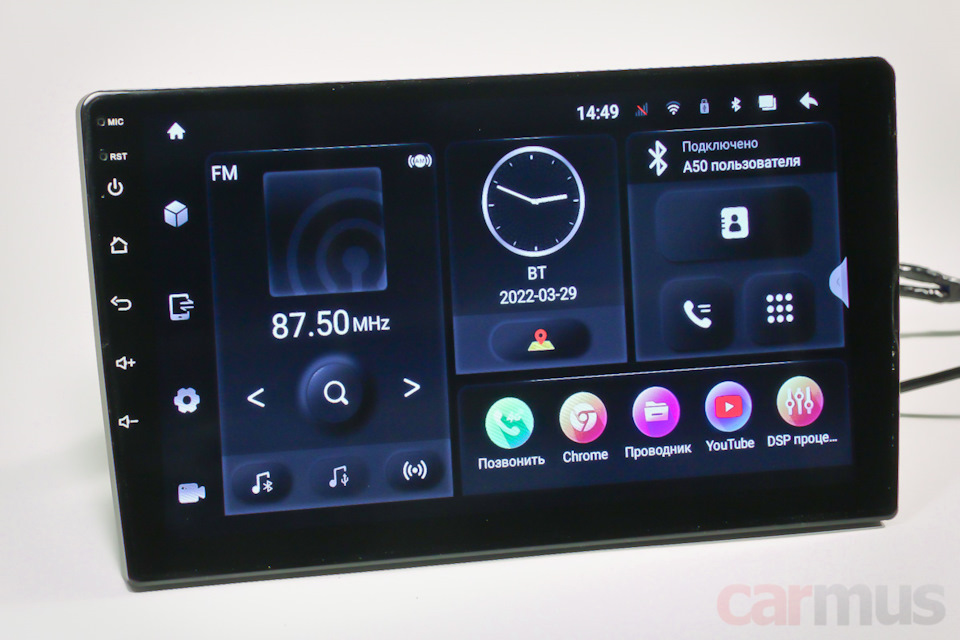

Итак, первое включение. «С нуля» аппарат загружается около 20-25 секунд. Для холодного старта – нормально. Операционка – Android 10. Работает очень шустро: 6 ГБ оперативки и 128 ГБ встроенной памяти хватает «выше крыши».

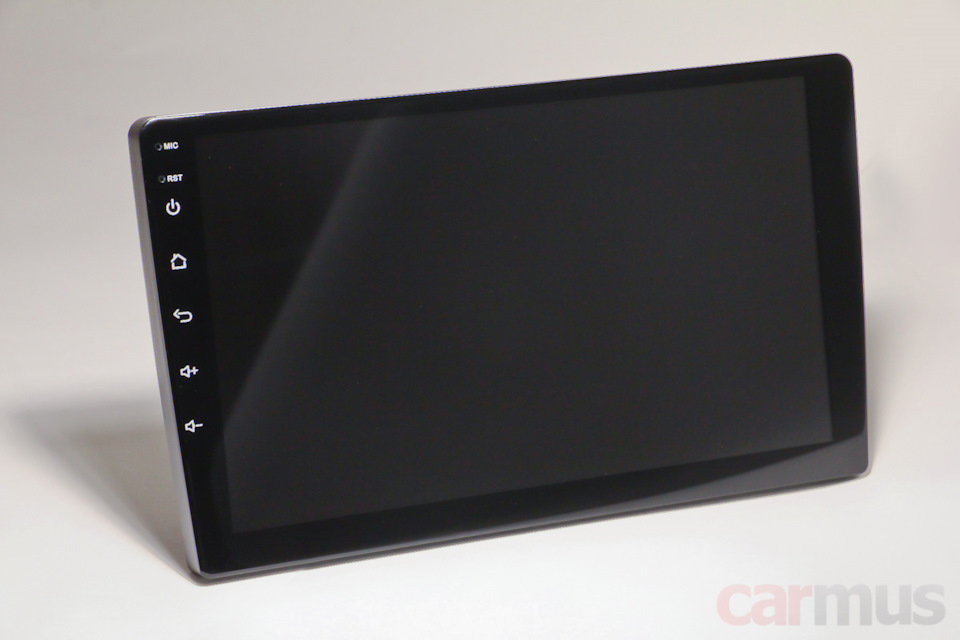

Очень понравился экран. Во-первых, здесь использовано 2,5D-стекло – оно делает аппарат эстетически более дорогим. Во-вторых, здесь нормальный полноценный QLED – никакой белесости или выцветшего серого вместо чёрного. Цвета сочные, запаса яркости хватит даже для самых солнечных дней. Передать это на фото, к сожалению, практически невозможно (в силу специфики самих матриц), но, как в том анекдоте, «поверьте, господа, в стихах это просто изумительно».

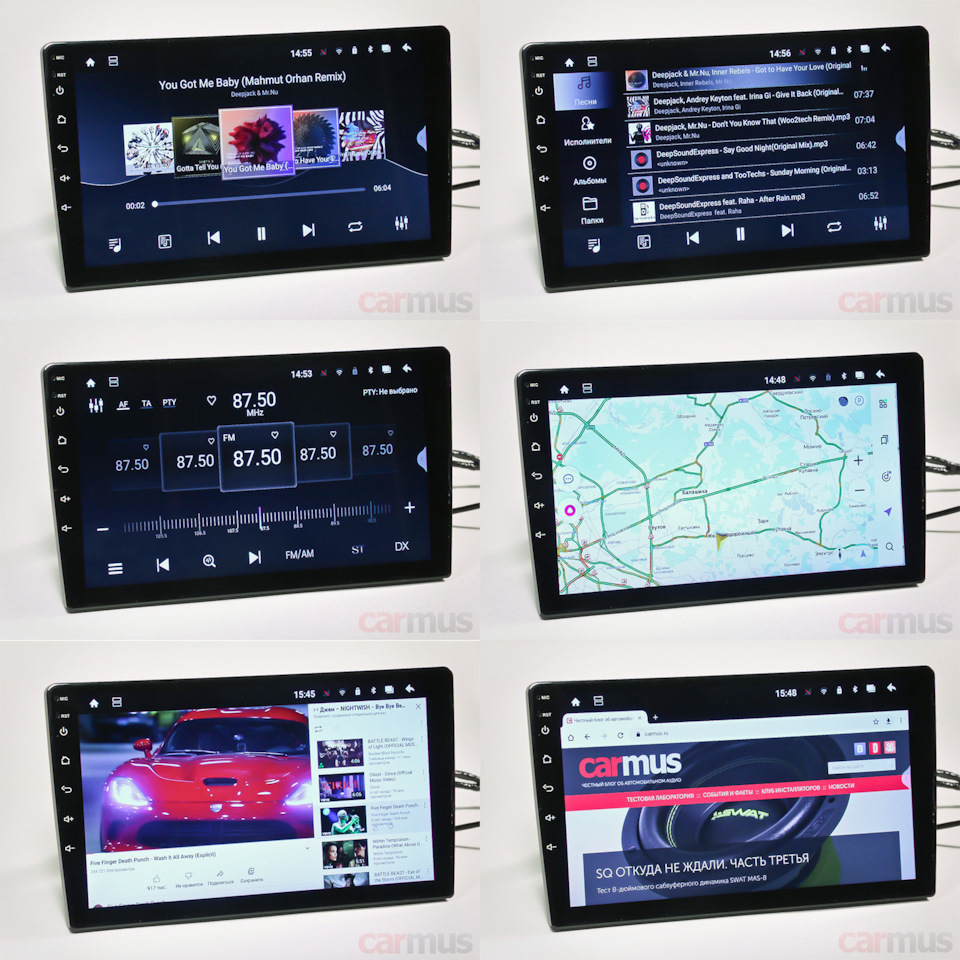

На работе самого Android в деталях останавливаться не буду – возможностей у операционки чуть больше, чем дофига. Оболочка юзабельная, заменить её чем-нибудь другим не захотелось, войти в свой аккаунт и добавить парочку нужных программ проблем не составило.

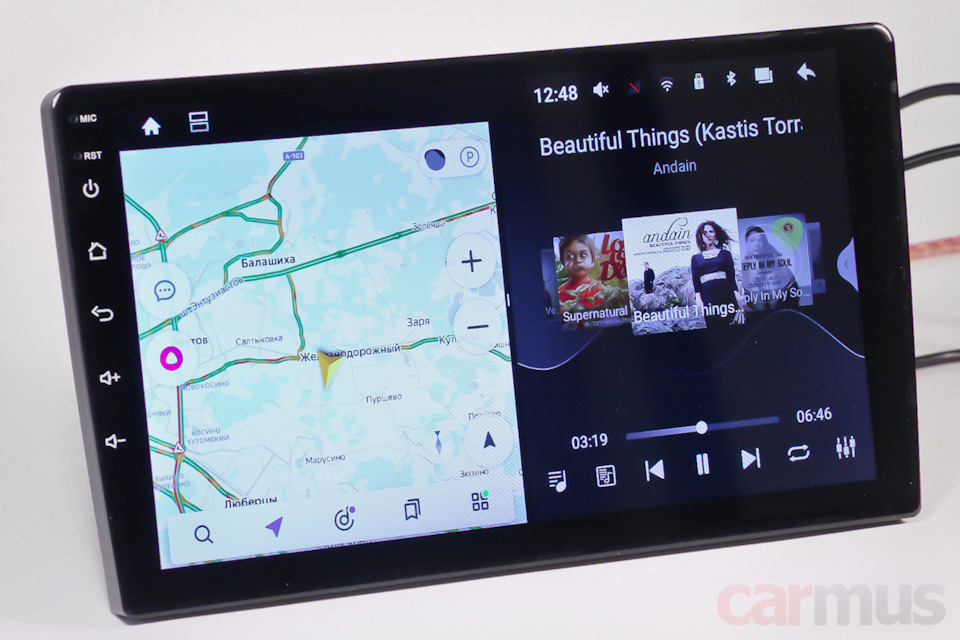

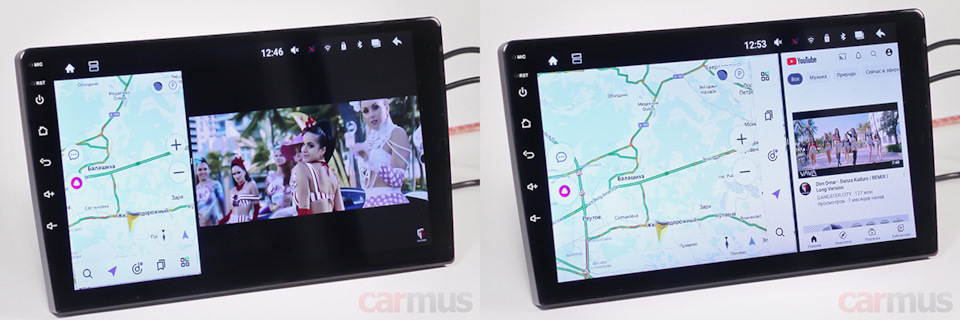

Отдельно отмечу, что есть режим деления экрана – он реализован далеко не во всех Android-девайсах.
Можно разделить экран в пропорциях 1 к 1 или 1 к 2 – очень удобная фича, особенно если пользоваться навигацией. Или смотреть видео. Или всё сразу.

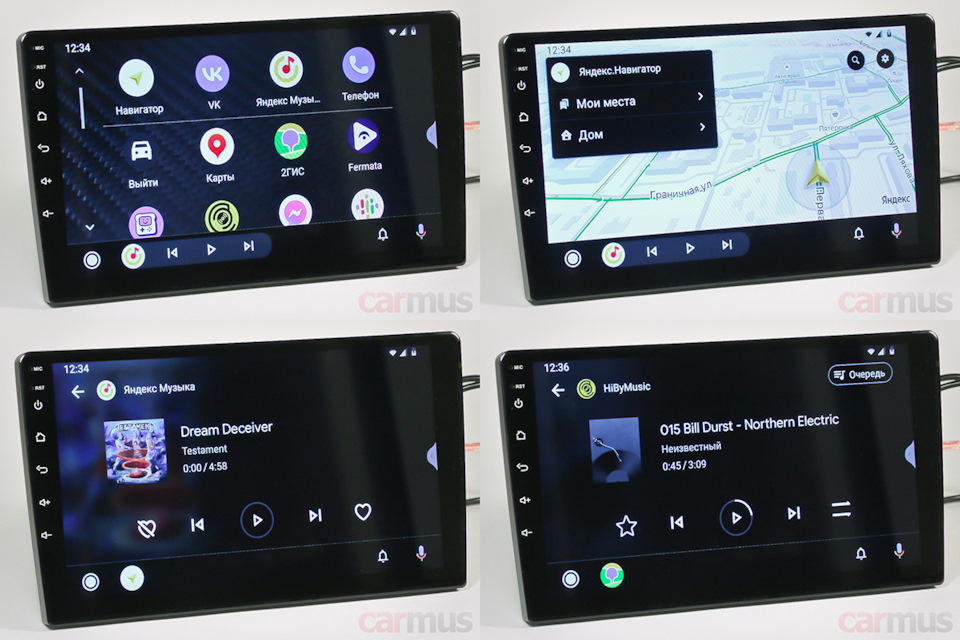

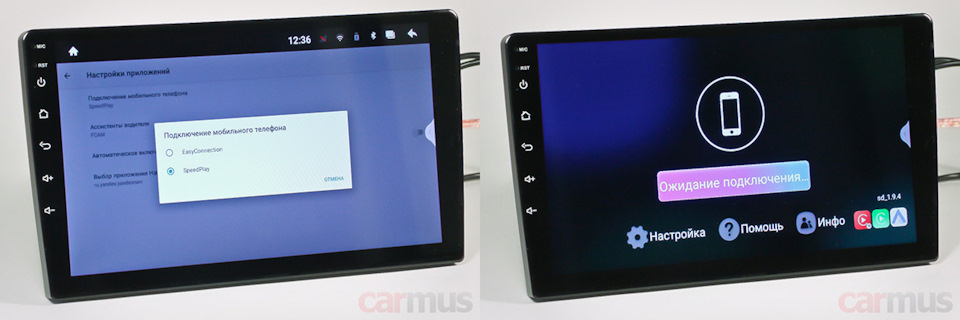

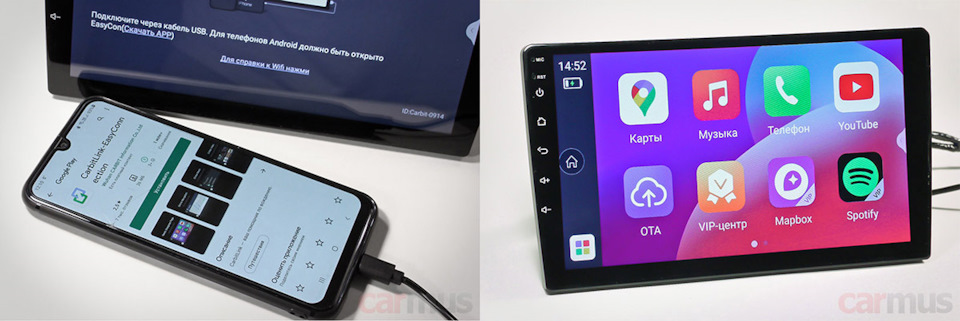

И да, ещё есть два режима работы со смартфонами. По умолчанию был включен Easy Connection, но он не очень зашёл. Немного напоминает Android Auto или CarPlay – позволяет пользоваться некоторыми приложениями со смартфона через свой интерфейс. Правда, функциональность сильно ограничена. Можно добавить в список доступных приложений свои, но они будут просто дублироваться на экране, без возможности управления с головного устройства.
Второй режим – Speed Play (на него можно переключиться в меню настроек самого ГУ) – это и есть нормальные Android Auto и CarPlay.
Вот тут всё работает как надо, проверил на своём Samsung A50. Кстати, владельцы iPhone могут взять на заметку – Incar TMX поддерживает даже беспроводное подключение (Wireless CarPlay).
ОСОБЕННОСТИ ПРОЦЕССОРА
Теперь к самому интересному. Восемь каналов процессора позволяют сконфигурировать три варианта системы – просто указываете в меню, какой именно вам нужен:
Фронт / тыл / сабвуфер / центральный канал
Поканальный 2-полосный фронт / тыл / сабвуфер
Поканальный 3-полосный фронт / сабвуфер
И сходу отмечу нюанс – при выборе вариантов с поканалкой все выходы кроме сабового остаются широкополосными. Так что включать звук не торопитесь: нужно предварительно выставить фильтры, чтобы не спалить твитеры.

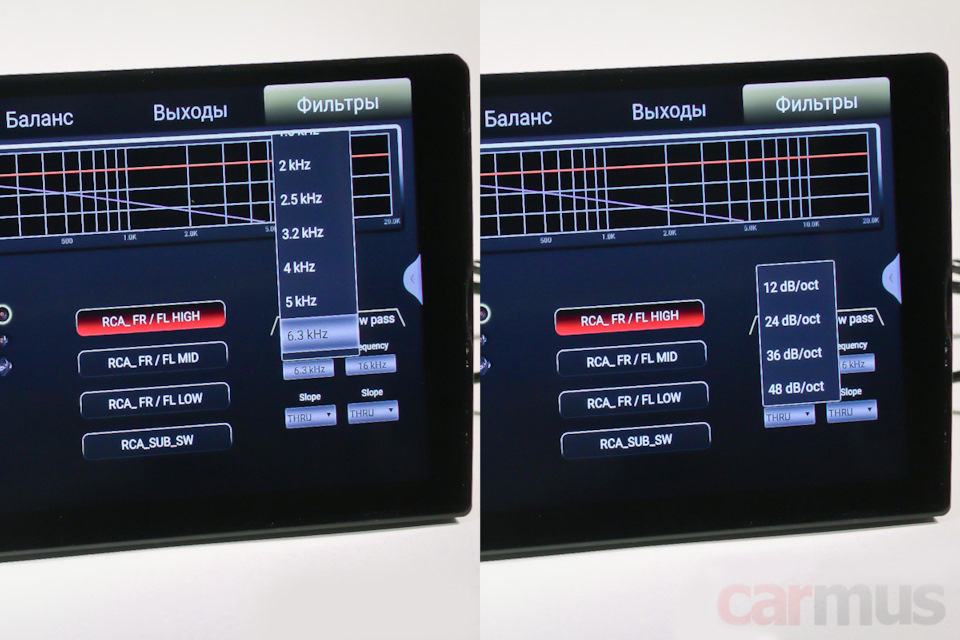

Выбор частоты среза и порядка фильтра – не произвольный, нужное значение выбирается из выпадающего списка. Каналы настраиваются только парами.

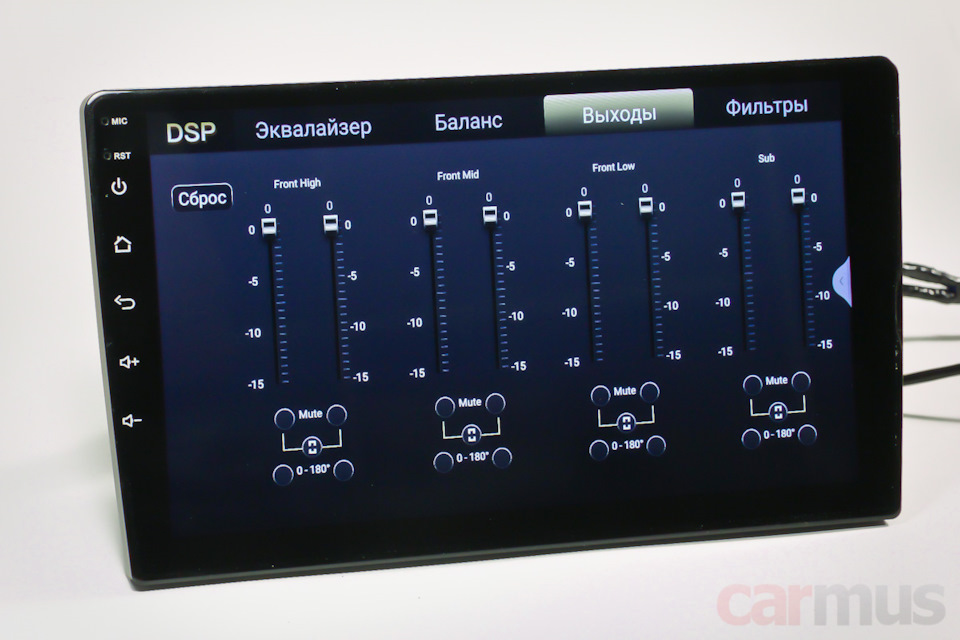

А вот регулировка уровней, переворот полярности и приглушение – поканальные, хотя пары каналов тоже можно залинковать при необходимости.

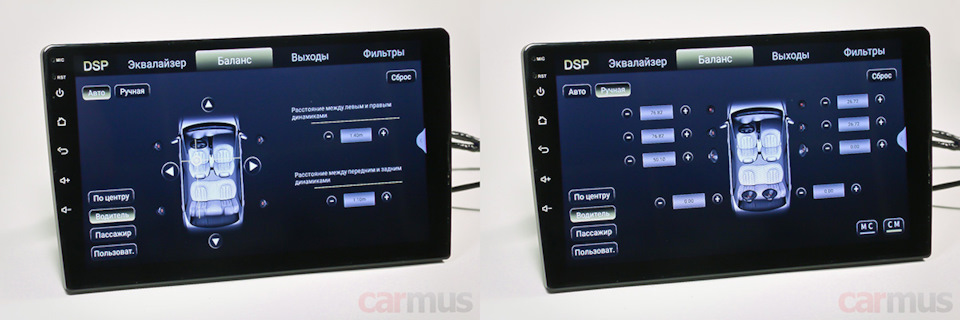

Настройка задержек – автоматическая или ручная. В автоматическом режиме указываете расстояния между левыми/правыми и передними/задними динамиками и выбираете точку, на которую нужно «сориентировать» звучание. В ручном режиме указываете задержки в каналах (на всякий случай обращаю на это внимание, т. к. в некоторых ГУ предлагается ввести реальные расстояния до динамиков).
Эквалайзер – один на все каналы. Правда, свободу настройки даёт большую: можно произвольно менять центральную частоту каждой из 14 полос и задавать добротность (ширину полосы регулирования).
Теперь посмотрю, как процессор работает на деле. Во многих головных устройствах соответствие заявленных настроек их реальной работе бывает… как бы помягче… довольно условным. Здесь же, забегая вперёд, процессор показал себя молодцом.

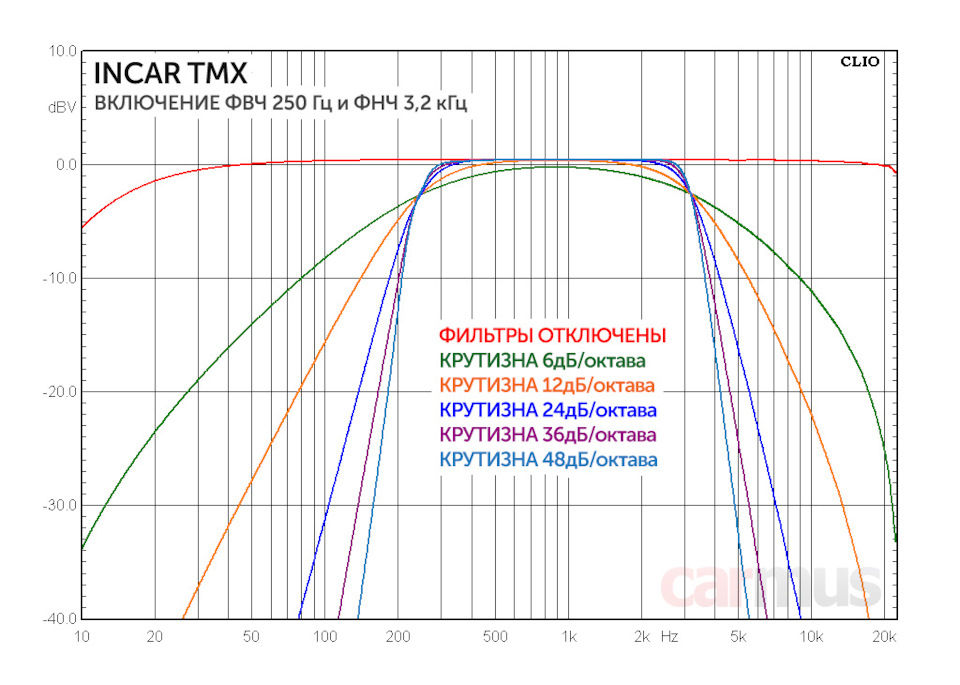

Первым делом – фильтры. Выставил ФВЧ 250 Гц, ФНЧ 3200 Гц и менял крутизну. Как видите, вообще никаких отклонений от заявки. Добротность фильтров близка к «классической» баттервортовской:

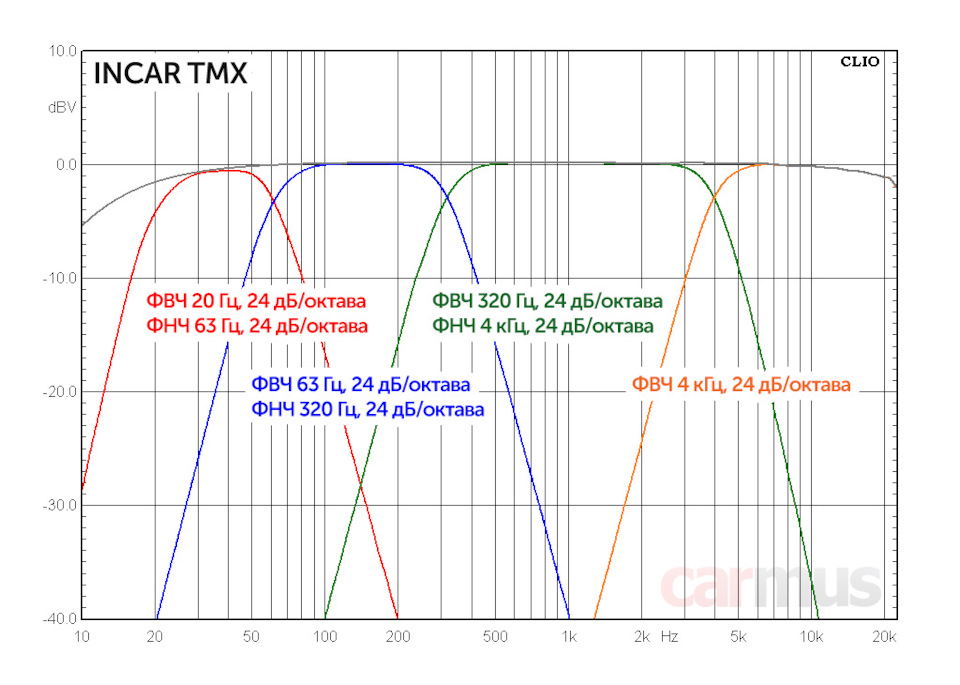

Для пущей наглядности смоделировал систему с 3-полосным поканальным фронтом и сабом. Соответствие выставленным настройкам идеальное:

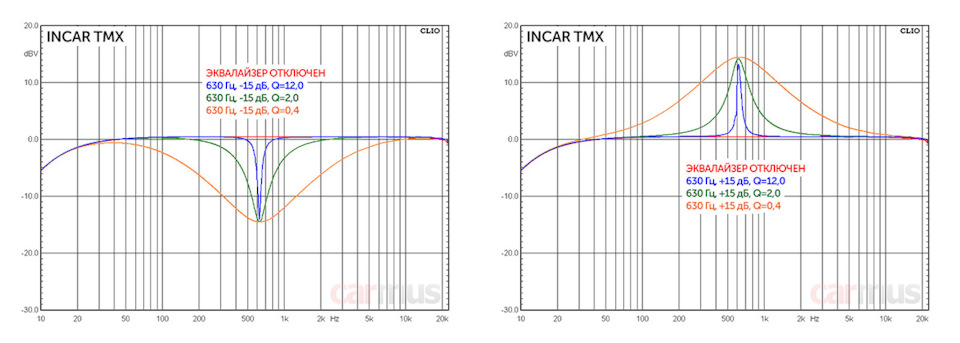

К эквалайзеру тоже никаких претензий: добротность (ширина полосы регулирования) по умолчанию стоит 2,0, но вообще можно менять от 0,4 (широкая полоса) до 12 (узкая полоса). Для примера снял несколько АЧХ при максимальном и минимальном усилениях на частоте 630 Гц:

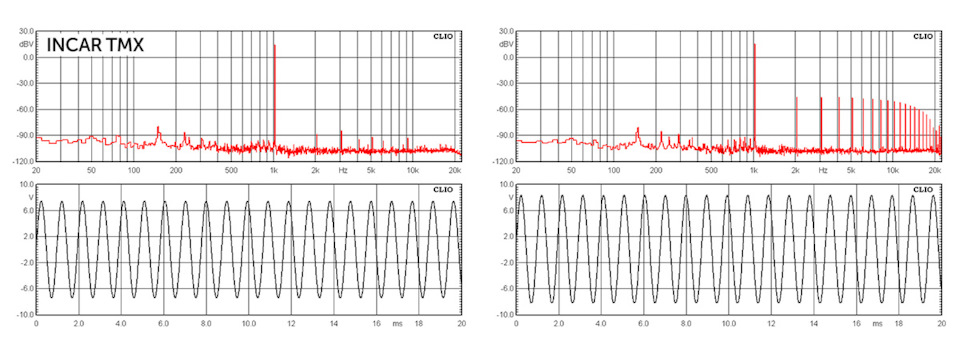

Теперь смотрим, что у нас на линейных выходах. Шум невысокий – это раз. При нормальных уровнях сигнала гармоники едва-едва прослеживаются – это два. Максимальная неискажённая амплитуда сигнала – около 8 Вольт, это соответствует среднеквадратическому значению (root mean square, RMS) примерно 5,65 Вольт. Так что заявка 5-вольтовых выходов подтверждается даже с запасом. Это три.
А ЧТО ПО ЗВУКУ?
В отличие от большинства Android-девайсов звуковая часть в TMX явно сделана не по остаточному принципу. По крайней мере, звучание произвело приятные впечатления.
Не стану сравнивать с легендарными процессорными «головами» вроде «девяносто девятого» или «Клары Захаровны» (кто не в теме – Pioneer DEX-P99RS и Clarion HX-D2, а больше аудиофильских аппаратов с 8-канальным выходом навскидку и не припомню). Но отмечу главное – здесь нет той грубости и откровенного замыливания, как в ГУ с простенькими процессорами, звучание ложится на слух легко. Предположу, что в отличие от них AK7604 обрабатывает сигнал без снижения битности. Как бы то ни было, по звучанию – зачёт.
КОРОТКО ПО ДЕЛУ
Когда я недавно тестировал процессорный Nakamichi NAM1630DSP с восемью выходами, то назвал его не головным устройством с DSP, а полноценным DSP в формате 2DIN. А вот Incar TMX концептуально иной – это в первую очередь хорошее Android устройство – шустрое, на достойном «железе» и с кучей возможностей.
Только в отличие от большинства аналогичных девайсов, к звучанию в нём отнеслись с уважением – начиная от возможности построить 3-полосную поканалку до «бережной» обработки звукового сигнала. По звуку – примерно на уровне приличных мультимедийных «голов» верхних серий от А-брендов. В общем, буду откровенен – в моём личном рейтинге Android-аппаратов на сегодняшний день Incar TMX уверенно занял первую строчку.
Плюсы:
Сильное «железо» самого ГУ и 8-канальный DSP на чипе Asahi Kasei
Хорошее функциональное оснащение, богатый набор входов/выходов
Модуль Bluetooth поддерживает кодек aptX
Работает со смартфонами через Android Auto и CarPlay
Качественный яркий экран с хорошей цветопередачей
Шустрый, никаких тормозов даже на ресурсоёмких приложениях
Честные 5-вольтовые линейные выходы
Минусы:
На фоне остального «железа» ОУ JRC4558 выглядят скромно
При первичной настройке фильтров они не встают в «безопасные» значения
Asahi kasei ak7604 как пользоваться
Обычно неохотно беру в лабораторию головные устройства, но в данном случае решил изучить подробней. Аудиопроцессор в этой модели выполнен на чипе AKM7604 от Asahi Kasei – он сегодня встречается во многих девайсах, хорошо показывает себя по звуку, но каждый раз результат зависит от конкретной его реализации. Как с этим обстоят дела у платформы, взятой за основу аппарата от ACV, – это и стало предметом внимания.
Ну и сразу для понимания о ценовой категории. ACV выпустили сразу три «родственных» модели. Конкретно ACV AD-9005 является верхней в этой троице, и на момент теста стоит 21690 рублей. Но если что, есть более доступные ACV AD-9004 (16990 рублей) и ACV AD-9003 (9990 рублей) – у них базовое «железо» попроще.
Первое знакомство, конструктив, начинка
Итак, поехали. Аппарат выполнен в формате стандартной «трапеции» с 9-дюймовым экраном (кстати, с весьма приличной IPS-матрицей) и так называемым 2,5D-стеклом (т. е. с закруглёнными краями).
Корпус экрана – пластиковый, но тыльная центральная часть – металлическая, выполняет роль радиатора. Охлаждение пассивное, дополнительного кулера не предусмотрено (место под него, правда, есть).
Глубина корпуса, если считать от плоскости экрана, чуть меньше 5 см, а если вместе с антенной Wi-Fi – около 7 см.
Модуль Wi-Fi работает в двух диапазонах – не только 2,4 ГГц, но и 5 ГГц. В машине можно раздавать Интернет со смартфона или, если вставить SIM-карту, ГУ само может стать точкой доступа.
В комплекте идут антенны GPS и 3G/4G.

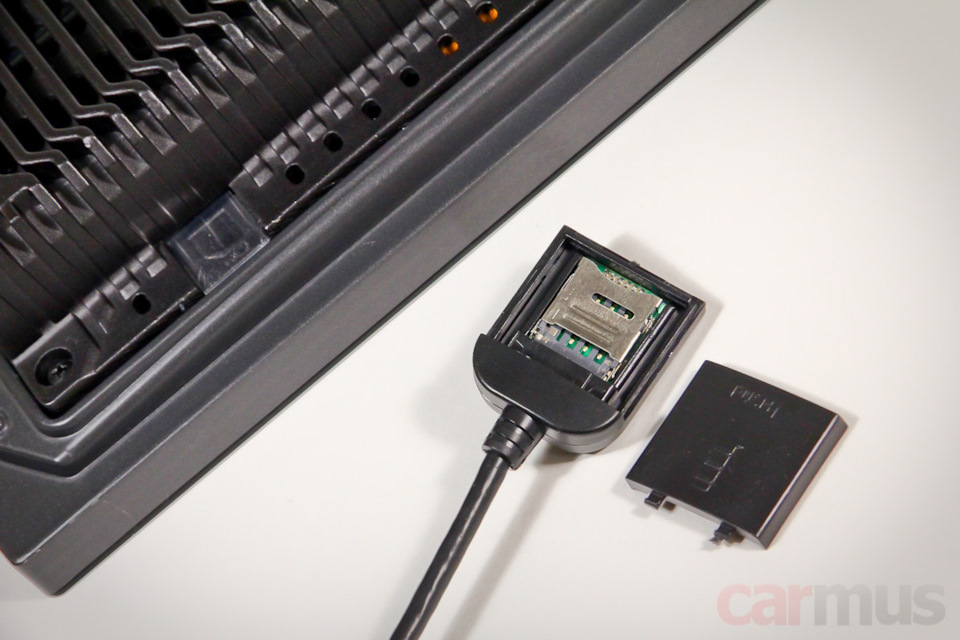

Держатель SIM-карты вынесен на «хвосте». На мой взгляд, это удобнее встроенного в корпус (скажем, приехали на дачу и в два счёта переставили симку из машины в модем для ноутбука).
Идём дальше. Три слота USB, причём заявлена поддержка OTG-подключения (в некоторых аппаратах эта возможность заблокирована).
То есть, если у вас процессор имеет вход USB Audio (скажем, у MadBit он уже в базе, а в Helix или Resolut, к примеру, реализуется через опциональные модули), то можно использовать ACV AD-9005 в качестве приличного аудио источника.
Разве что придётся озаботиться программным плеером, который умеет «выгонять» аудиопоток на USB: это FiiO Music, USB Audio Player, Neutron, HF Player и т. п. – вариантов не то чтобы много, но выбор есть. К тому же часть из них поддерживает стриминговые сервисы.
По остальным подключениям. Имеем 2 входа для видеокамер, причём можно использовать камеры AHD. Плюс композитные видеовходы, связанные с AUX.
Есть вход для внешнего микрофона (для работы Hands Free), но сам микрофон придётся докупить отдельно.
Обнаружились провода RX и TX для подключения к CAN-шине и для подключения системы TPMS, но подробностей на их счёт описание не даёт. Ну и выходы для обычных резистивных кнопок на руле тоже имеются.
Линейных выходов – три пары.
Теперь к начинке. Конкретно в данной модели имеем 64 ГБ встроенной памяти и 4 ГБ оперативки DDR3. Процессор – 8-ядерный MediaTek Helio A25 (архитектура Cortex A53).
А вот, собственно, что и заставило обратить внимание на эту модель – звуковой процессор Asahi Kasei AK7604. Построен на ядре хорошо известного AK7738 – на нём строятся многие премиальные ГУ (скажем, топовые Kenwood). Всё, что доводилось встречать на этих чипах, особых вопросов не вызывало – обработка сигнала довольно «бережная». АЦП и ЦАП встроены в него же.
Микросхема усилителя – TDA7388, тут без лишнего фанатизма, но и без сомнительных аналогов.
Включаю аппарат. Долго останавливаться на предустановленном лаунчере не стану, просто приведу несколько фото для понимания.
Тем более, при желании можно поменять лаунчер или, если уж приспичит, и вовсе свой поставить. Вот, к примеру, парочка, вытащенная из недр системы в этом аппарате:
Сервисы Google работают полноценно, не урезаны, из Play Market можно установить любое приложение. Отмечу как достоинство – кроме базового минимума предустановлен Яндекс.Навигатор.
При запущенной навигации можно разделить экран и, например, на одной половине следить за маршрутом, а на второй – запускать что-то ещё.
А вот фича с малоговорящим названием ZLink5 на деле оказалась принципиальной. Описание не афиширует её, но вообще это CarPlay и Android Auto. Насчёт CarPlay не скажу (не являюсь владельцем iPhone), но Android Auto поддерживается даже беспроводной (если Wi-Fi не задействован как-то иначе).

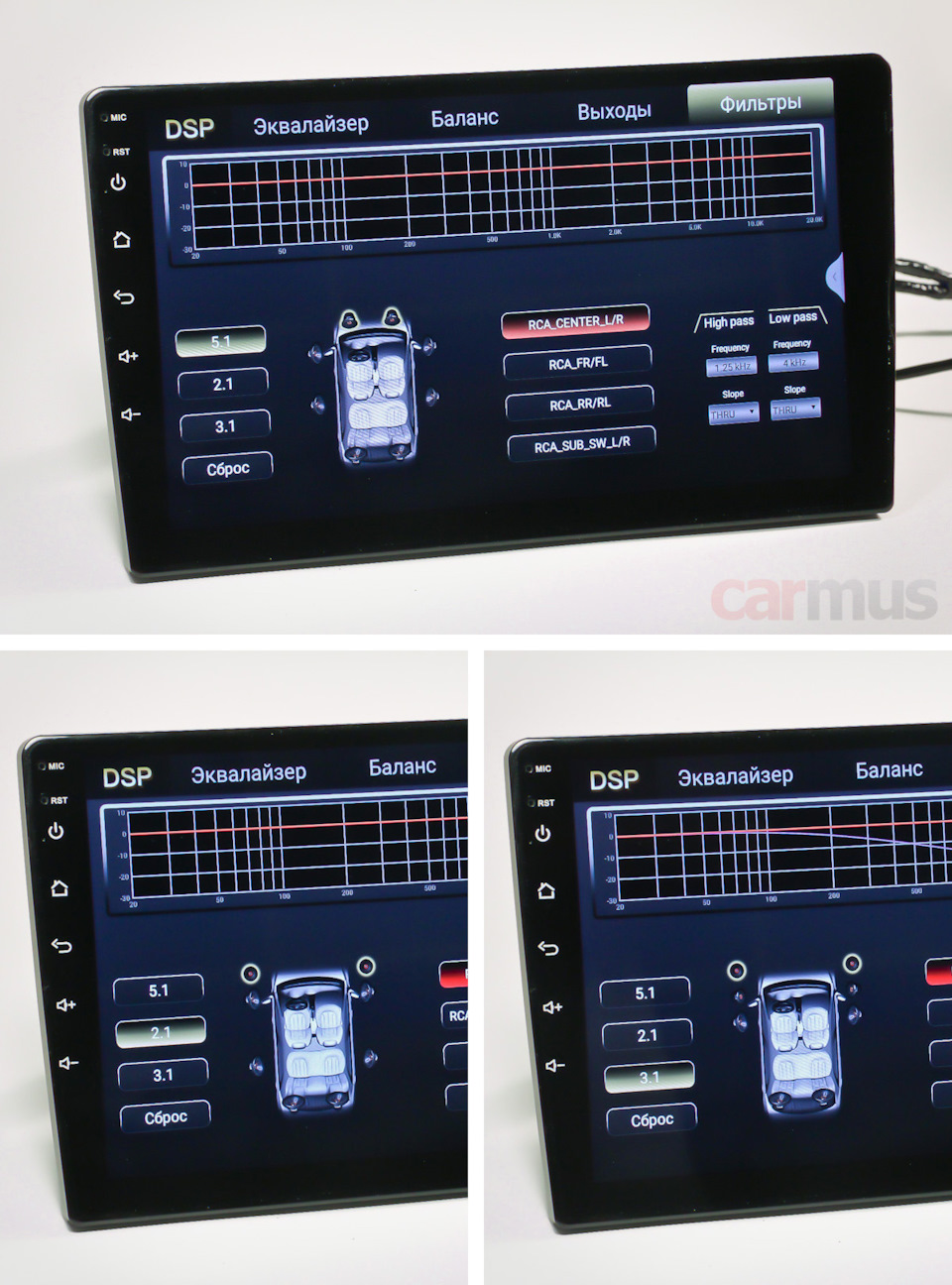

Какие системы позволяет построить процессор
- Система 5.1 (Фронт / Тыл / Саб)
- 2-Way (Поканальный 2-полосный фронт / Саб)
- 3-Way (Поканальный 3-полосный фронт)
Каждый раз при смене системы все фильтры встают в исходные значения по умолчанию. Частоты настройки ФВЧ и ФНЧ можно задавать в заданных пределах с точностью до 1 Гц (в некоторых аппаратах – выбор только из фиксированного списка частот).
Вот тут сразу отмечу, эта информация актуальна для текущей версии прошивки. Как рассказали в компании, сейчас готовится прошивка с чуть более широкими пределами настройки фильтров. Ну а пока они выглядят следующим образом:
- Сабвуфер, сверху – от 20 до 160 Гц, крутизна до 48 дБ/октава
- Фронт, снизу – от 20 Гц до 20 кГц, крутизна до 48 дБ/октава
- Фронт, сверху – от 20 Гц до 20 кГц, крутизна до 48 дБ/октава
- Тыл, снизу – от 20 Гц до 20 кГц, крутизна до 48 дБ/октава
- Тыл, сверху – от 20 Гц до 20 кГц, крутизна до 48 дБ/октава
- Сабвуфер, сверху – от 20 до 160 Гц, крутизна до 48 дБ/октава
- Мидбас, снизу – от 63 Гц до 5 кГц, крутизна до 48 дБ/октава
- Мидбас, сверху – от 63 Гц до 5 кГц, крутизна до 48 дБ/октава
- Твитеры, снизу – от 5 до 20 кГц, крутизна до 48 дБ/октава
- Твитеры, сверху – от 5 до 20 кГц, крутизна до 48 дБ/октава
- НЧ-динамики, снизу – от 63 до 630 Гц, крутизна до 48 дБ/октава
- НЧ-динамики, сверху – от 63 до 630 Гц, крутизна до 48 дБ/октава
- СЧ-динамики, снизу – от 630 Гц до 6,3 кГц, крутизна до 48 дБ/октава
- СЧ-динамики, сверху – от 630 Гц до 6,3 кГц, крутизна до 48 дБ/октава
- Твитеры, снизу – от 5 до 20 кГц, крутизна до 48 дБ/октава
- Твитеры, сверху – от 5 до 20 кГц, крутизна до 48 дБ/октава
Ещё раз напомню, это актуально для текущей прошивки, в последующих может быть немного иначе. А пока что есть несколько моментов, к которым можно придраться. Но они, в принципе, легко обходятся, поэтому держите лайфхаки:
Во-первых, при настройке частоты стрелочками нет «ускоренного» листания, т. е. одно нажатие – один шаг в 1 Гц. Поэтому не тыкайте в них, а сразу вводите нужное значение частоты вручную.
Во-вторых, в системах 2-Way и 3-Way хотелось бы видеть более широкие диапазоны настройки. Для «эстрадников» они достаточны, но, например, в SQ-системах твитеры иногда можно резать и ниже 5 кГц. Да и стык с сабом иногда не грех опустить ниже 63 Гц.
Но обратите внимание, при выборе системы 5.1 пределов регулировок достаточно, чтобы легко и вообще на каких угодно частотах разрулить 2-полоску с сабом. Поэтому в большинстве случаев можно выбрать именно этот вариант.
Третий нюанс. Если отключить в настройках все фильтры, то каналы 1/2 и 3/4, как и полагается, становятся широкополосными, а вот в сабвуферных каналах сигнал ограничен сверху. Так что в системах 5.1 и 2-Way эти каналы действительно сабовые, а вот в режиме 3-Way (когда они «переквалифицируются» в мидбасовые), настраивать ФНЧ есть смысл не выше 160 Гц.
Ну и сходу проверяю корректность работы самих фильтров. Для примера вот вам 2-полосная система с разделом полос на 80 Гц и 4 кГц (с крутизной 12 и 24 дБ/октава):

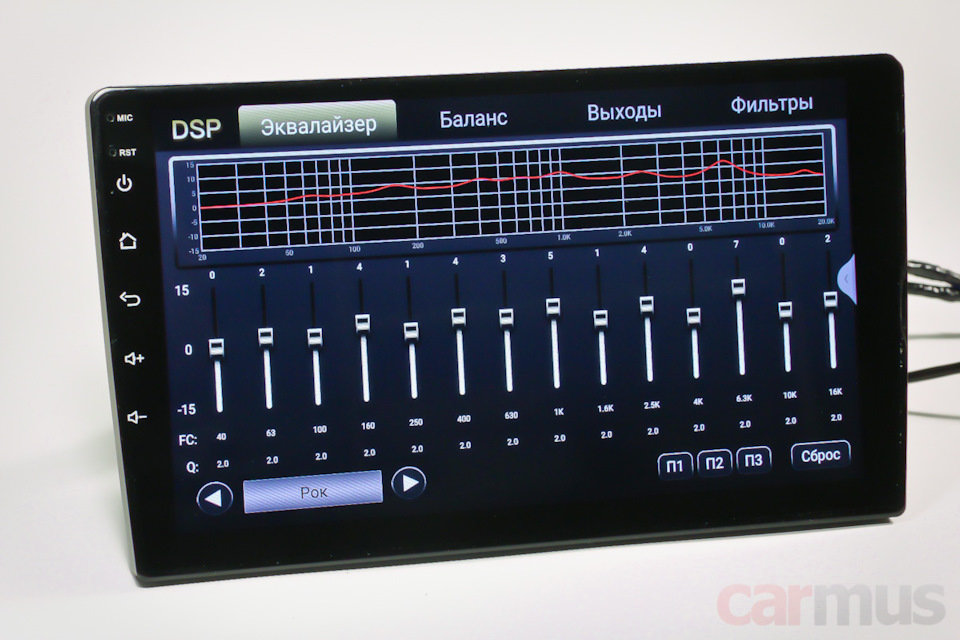

Эквалайзер здесь 16-полосный, его можно использовать в простом графическом режиме или же как параметрический (менять ширину отдельных полос регулирования параметром Q, а если нужно, то и центральные частоты полос).
Проверил. Для примера выкрутил 300 Гц в плюс, а 3 кГц – в минус. Вот так можно менять ширину полос регулирования, просто меняя параметр Q от 0,7 (самая широкая полоса) до 8 (самая узкая полоса):
В памяти можно сохранить до 3 собственных настроек или (для ленивых) выбрать из нескольких предустановленных вариантов эквализации.
Проверка работы задержек
Задержки отображаются сразу в миллисекундах и в сантиметрах (расстояние, на которое «отодвигаются» динамики). Минимальный шаг – 0,02 мс (эквивалентно расстоянию 0,68 см). Максимум можно «отодвинуть» на 14 мс (что-то около 4,8 метра).
Если задержки вам не нужны (ну мало ли, в той же «эстраде» не все их используют), можно переключиться в упрощённый режим с балансом и фейдером. Все выставленные ранее значения при этом обнуляются.
Проверка работы дополнительных настроек
В пункте «Усиление басов» есть дополнительный басовый эквалайзер, не связанный с основным. Просто выбираете центральную частоту (правда, в этот раз только из фиксированных вариантов 54, 68, 86, 108, 134, 172 или 214 Гц) и степень усиления.
Работает вроде корректно, задал несколько значений, проверил:
И здесь же – переключатель, активирующий функцию тонкомпенсации (забавное, кстати, сокращение получилось – «Тон-сация»). Кто не в курсе – это лёгкая корректировка АЧХ, чтобы на небольшой громкости не терять в разборчивости звучания на НЧ и ВЧ. Ну или тот же Loudness, если хотите.
Вообще-то тонкомпенсация должна зависеть от громкости (на малых уровнях – максимальная коррекция, а на высокой громкости АЧХ должна выравниваться). А тут – просто фиксированный подъём на НЧ и ВЧ, не зависящий от громкости. Так что если захотите «поддать жару», функцию лучше выключать вручную.
Уровни сигнала на линейных выходах
Запускаю с флешки трек с синусом 1 кГц с уровнем 0 дБ (максимальный «цифровой»), постепенно прибавляю громкость.
Намёки на ограничение сигнала не начинаются даже при максимуме громкости в 40 единиц – запишем в плюсы (само собой, если эквалайзер и прочие обработки выключены). На выходе при этом имеем сигнал с максимальной амплитудой около 5,7 Вольт (это 4 Вольт среднеквадратическое, т. е. RMS, Root Mean Square). Короче, честные 4-вольтовые выходы.
Кстати, если этого будет мало, можно задействовать вход AUX – он принимает сигнал без перегруза с амплитудой до 4 Вольт (2,8 В RMS), и на линейных выходах сигнал при этом «разгоняется» аж до амплитуды 8,4 В (это чуть меньше 6 В RMS).
Коротко по делу. В каких случаях выбирать
В своей ценовой категории ACV AD-9005 показал себя достойно, и если сравнивать с имеющимися на рынке одноклассниками, то по соотношению цена/возможности аппарат выгодный.
Приживётся в системах среднего уровня – когда обычного ГУ уже мало, но хочется сэкономить и обойтись без отдельного процессора или «процеуся». Звуковая часть позволяет спокойно построить систему «на всём своём» (хотя поддержка OTG и провоцирует использовать что-то внешнее с USB Audio).
В текущей прошивке можно придраться к пределам настройки фильтров в некоторых режимах, но компания уже готовит корректировки, так что на этом можно не зацикливаться. Тем более, что сам аудиопроцессор (а именно на него сегодня было основное внимание) работает корректно – реальные характеристики не промахиваются мимо выставленных значений, со звуком обращается бережно. В общем, на аппарат можно смело рассчитывать: всё базово необходимое он умеет.
- Качественная IPS-матрица
- Двухдиапазонный Wi-Fi (2,4 и 5 ГГц)
- Встроенный модем 4G с выносным слотом SIM-карты
- Полноценный, не урезанный Play Market
- Поддержка Android Auto и CarPlay
- USB можно использовать как выход USB Audio
- В комплекте нет внешнего микрофона
- В текущей прошивке пока есть вопросы к пределам настройки фильтров
- Заметный нагрев корпуса (как, впрочем, и у всех подобных аппаратов)
