Как поставить кулер на процессор: пошаговая инструкция и советы мастера

Установка кулера на процессор От правильности работы системы охлаждения зависит срок службы компьютера

Во время сборки своей системы возникает потребность установить процессорный кулер, а если нужно выполнить замену ЦП, то охлаждение нужно демонтировать. В этих задачах нет ничего сложного, нужно лишь следовать инструкциям и выполнять все аккуратно, чтобы не повредить комплектующие. Давайте подробнее рассмотрим установку и снятие кулеров.

Установка кулера от AMD

Кулеры от компании AMD оборудованы своеобразным креплением, соответственно, процесс монтирования тоже немного отличается от других. Оно осуществляется легко, требуется выполнить всего несколько простых шагов:

Для начала следует установить процессор. В этом нет ничего сложного, просто учтите расположение ключей и делайте все осторожно. Дополнительно обратите внимание на другие комплектующие, например, на разъемы для оперативной памяти или видеокарты. Важно, чтобы после установки охлаждения все эти детали можно было без затруднений установить в слоты. Если кулер будет мешать этому, то лучше заранее поставить детали, а потом уже заняться монтированием охлаждения.

У процессора, приобретенного в боксовом варианте, в комплекте уже имеется фирменный кулер. Аккуратно достаньте его из коробки, не прикасаясь к нижней части, ведь туда уже нанесена термопаста. Установите охлаждение на материнскую плату в соответствующие отверстия.

Установка кулера от Intel

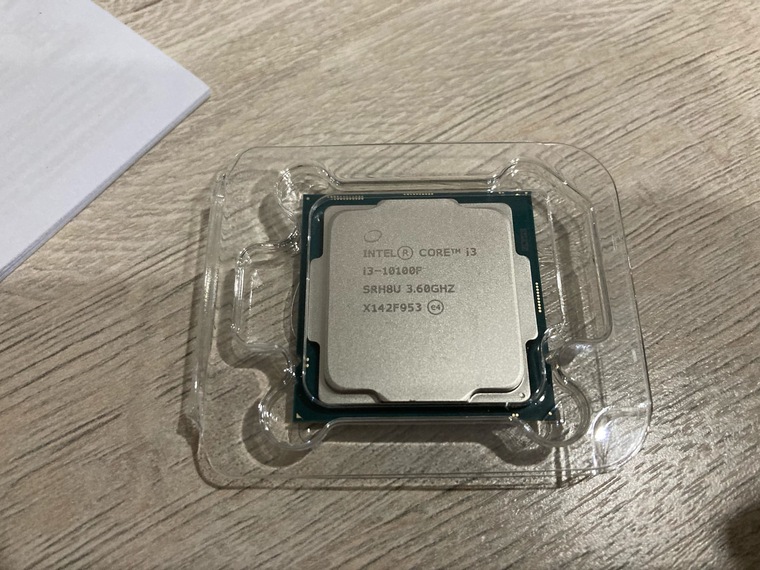

У боксовой версии процессора Intel в комплекте уже имеется фирменное охлаждение. Способ крепления немного отличается от рассмотренного выше, однако кардинальной разницы нет. Данные кулеры крепятся на фиксаторы в специальные пазы на материнской плате. Просто выберите подходящее расположение и поочередно вставьте штыри в разъемы до появления характерного щелчка.

Остается подключить питание, как это было описано выше. Обратите внимание, что на кулеры от Intel также нанесена термопаста, поэтому распаковку осуществляйте осторожно.

Установка башенного кулера

Если мощности стандартного охлаждения не достаточно для обеспечения нормальной работы CPU, потребуется установка башенного кулера. Обычно они мощнее благодаря большим вентиляторам и наличию нескольких теплотрубок. Установка такой детали требуется только ради мощного и дорогостоящего процессора. Давайте подробно разберем этапы монтирования башенного процессорного кулера:

Распакуйте коробку с охлаждением, и следуя вложенной инструкции, выполните сбор основания, если это нужно. Внимательно ознакомьтесь с характеристиками и габаритами детали перед ее покупкой, чтобы она не только встала на материнскую плату, но еще и поместилась в корпус.
Выполните крепление задней стенки на нижнюю сторону материнской платы, установив ее в соответствующие крепежные отверстия.

Установите процессор и капните на него немного термопасты. Размазывать ее не обязательно, так как она равномерно распределится под весом кулера.

Выполните крепление основы на материнскую плату. Каждая модель может крепиться по-разному, поэтому лучше обратиться в инструкцию за помощью, если что-то не получается.

На этом процесс монтирования башенного кулера окончен. Мы еще раз рекомендуем изучить конструкцию материнской платы и устанавливать все детали в таком порядке, чтобы они не мешали при попытке монтирования других комплектующих.

Как снять процессорный кулер

Если требуется выполнить ремонт, замену процессора или нанести новую термпопасту, то всегда сначала нужно снять установленное охлаждение. Данная задача очень проста – пользователь должен открутить винты или разжать штырьки. Перед этим необходимо отключить системный блок от питания и вытащить шнур CPU_FAN. Подробнее о демонтаже процессорного кулера читайте в нашей статье.

Сегодня мы подробно рассмотрели тему монтирования и снятия процессорного кулера на защелках или винтах с материнской платы. Следуя приведенным выше инструкциям, вы запросто сможете выполнить все действия самостоятельно, важно только все делать внимательно и аккуратно.

Отблагодарите автора, поделитесь статьей в социальных сетях.

Самые важные детали системы, как правило, самые горячие. Поэтому, чтобы работа всей системы не была под угрозой, необходимо позаботиться об охлаждении. В данной статье речь пойдет о том, как поставить кулер на процессор.

Поиск шумящего кулера

Когда один из кулеров в компьютере шумит, то зачастую непонятно, какой именно. Из-за акустического резонанса, может показаться, что шумит совсем не тот, который шумит на самом деле. Для того, чтобы точно определить, нужно по очереди каждый кулер отключить от питания, вынув разъем, или притормозить пальцем за центр крыльчатки. За лопасти притормаживать не стоит, можно пораниться. Если кулеры на видеокарте, процессоре и системном блоке (в некоторых компьютерах на системном блоке устанавливают дополнительный кулер) не шумят, значит, виновник шума кулер в блоке питания.

Варианты охлаждения

Процессор – это одна из самых сильногреющихся деталей системного блока, и если его не охлаждать, он сгорит за считанные минуты. Кулер для системного блока ставится прямо на него. Охлаждение бывает разным, в зависимости от того, насколько мощный процессор установлен в систему.

Есть два вида охлаждения – это активный и пассивный.

Пассивное охлаждение заключается в том, что оно представлено в виде простого радиатора, отводящего тепло от процессора. Такой вид охлаждения не требует много энергии и стоит дешево, а также не издает такого шума, как вентиляторы.

Снижение оборотов кулера

Если производительность работы кулера после замены стала больше необходимой, можно снизить обороты, уменьшив подаваемое на него напряжение питания. Достаточно включить в разрыв красного провода один диод любого типа, или несколько последовательно, катодом (он обычно маркирован полоской на корпусе) в сторону кулера. Если не понятна маркировка диода, то можно его включить, как придется, если кулер не будет вращаться, поменять местами концы подключения диода.

Один диод, уменьшит питающее напряжение на 0,8 В, или до 11,2 В. Включение последовательно, например, пяти диодов, уменьшат напряжение питания кулера на 4 В, оно станет равным 8 В.

Снизив обороты, нужно убедиться, что процессор не перегревается при работе на полной нагрузке. Для этого есть программы, позволяющие контролировать скорость вращения кулера и температуру нагрева процессора не выходя из операционной системы. Работа процессора в тяжелом тепловом режиме приводит к замедлению его быстродействия, возможны сбои в работе компьютера и даже зависание.

Монтаж кулера на процессор AMD

Для начала необходимо полностью убедиться в том, что процессор надежно закреплен в сокете. Далее следует чистка процессора и радиатора на месте соприкосновения, чтобы контакт между ними не был ничем нарушен. Для этих целей идеально подойдет одноразовая спиртовая салфетка, так как она не содержит ворс и обеспечивает полную чистоту после себя.

Следующим шагом в том, как поставить кулер на процессор AMD, будет нанесение термопасты. Эта процедура необходима, так как термопаста обеспечивает полное соприкосновение процессора с радиатором, что значительно улучшает теплоотвод. Густо наносить пасту не нужно, достаточно размазать ее до такой степени, чтобы было видно очертания маркировки на процессоре.

Производители, которые делают охлаждение для процессоров AMD, стараются придерживаться одного стандарта, в котором используется простая защелка для закрепления кулера на процессоре. После того как кулер был зафиксирован, нужно подключить его питание к материнской плате.

Монтаж кулера на процессор Intel

Сначала стоит рассмотреть варианты охлаждения перед тем, как поставить кулер на процессор Intel. Монтируется кулер только на материнскую плату, находящуюся в горизонтальном положении. Также не стоит забывать про усиливающую пластину, которая имеется в комплекте.

В комплекте с некоторыми процессорами уже есть кулер, который называется боксовым. Кулер такого вида не требует особых знаний по установке. Нужно найти отверстия на материнской плате, выбрать подходящее положение и вставить в разъемы штыри. После установки в каждый штырь должен появиться характерный звук закрепления. Последним действием будет подключение кулера к материнской плате.

В современных продвинутых системах стоят не менее продвинутые процессоры. Такие процессоры требуют качественной системы охлаждения, и далее будет инструкция о том, как поставить кулер на процессор. На этот раз представлен вариант установки башенного кулера.

Для начала стоит распаковать и собрать кулер согласно руководству. Иногда система охлаждения продается уже в собранном виде, тогда этот шаг отпадает.

На установленный процессор необходимо нанести небольшое количество термопасты. Размазывать ее необязательно, так как паста равномерно распределится, когда будет установлен кулер.

Чтобы закрепить основу на материнской плате, лучше смотреть в руководство, так как разные модели могут крепиться по-разному.

Как и во многих моделях кулеров, на вентиляторах должно быть изображение, указывающее направление лопастей. Эти маркеры помогут определиться, в какую сторону поставить кулер на процессоре, чтобы поток воздуха был направлен на заднюю стенку корпуса.

Система охлаждения ноутбука – проблемы, решения и модернизация

Как поменять кулер на процессоре?

В каждом компьютерном устройстве имеются компоненты, помогающие охлаждать процессор, графическую часть, накопители памяти и другие комплектующие. Система охлаждения ноутбука делает то же самое, поэтому качество работы системы должно быть на высоте. Охлаждая системную плату и все остальные части компьютера или ноутбука, мы предотвращаем устройство от перегрева, понижения производительности и выхода из строя каких-то важных частей ПК.

В каких случаях система охлаждения ноутбука и не только будет работать плохо? Конечно, же сильный нагрев корпуса, а если притронуться к компонентам, например, процессору, то можно даже обжечь руку. Такое недопустимо. Сильные шумы и тормоза в системе приведут к плохим последствиям, если вовремя не устранить проблему. Можно заметить появление ошибок в системе, синих кранов смерти BSoD, долгое открывание программ. Если у вас так, то в первую очередь позаботьтесь о системе охлаждения, а если это не помогло, то причина в других компонентах.

Из чего состоит система охлаждения ноутбука

Сейчас мы рассмотрим строение Системы охлаждения (СО). Конструкция состоит из множества элементов. Получается, что выход из строя какого-то из элементов означает ремонт или замена всей системы охлаждения. Итак, СО состоит из:

Тепловые трубки – имея специальную жидкость трубки помогают отводить тепло с процессора. Изготавливаются обычно из меди. Компонент СО очень важен, поэтому на него стоит обращать внимание. Могут проходить через процессор и чип видеокарты, а далее к вентилятору, выдувающему горячий воздух
Медный радиатор – представляет собой небольшие медные пластины, отводящие тепло. Конструкция может быть изготовлена и из алюминия.
Вентилятор – важная составляющая СО. Помогает выдувать горячий воздух через специальное отверстие в ноутбуке. Скорость вращения кулера определяется датчиками на процессоре.

Определяем температуру ноутбука

Современные ноутбуки способны определять высокую температуру с помощью датчиков. Если порог превышен, процессор начинает работать на пониженных частотах, в итоге можно видеть замедленную работу компьютера, другие компоненты также могут понизить производительность, это называется троттлинг – когда процессор пропускает часть тактов для защиты себя и других компонентов от термического повреждения. Преодоление критической отметки, компьютер немедленно отключается, хотя такая функция существует не во всех процессорах.

Кроме того, определить температуру можно двумя методами: притронутся к панели ноутбука, если она сильно нагрета, значит необходимо принимать меры. Второй метод – использовать специальные утилиты для мониторинга температур. Например, AIDA64, HWMonitor и многие другие.

Стоит заметить, что температура процессора не должна подниматься свыше 70 градусов, а отметка в 85 и выше является критической. Современные процессоры могут выдерживать температуру в 100 градусов и выше, но тогда компьютер, скорее всего, выключится.

Температура видеокарты примерно на таком же уровне, что и процессора.

Температура чипсета – максимум 90 градусов. Характеристики своего чипсета смотрим в интернете.

Накопители памяти не должны нагревается выше 50-ти или 60-ти градусов. Оптимальная для них температура 30-35 градусов.

Нормальная температура процессора | Снижаем температуру процессора

Почему система охлаждения ноутбука позволяет перегреваться устройству

Причинами перегрева компьютера могут быть абсолютно разными. Давайте рассмотрим основные.

Если, перегрев начался после приобретения ноутбука, значит конструкция системы охлаждения имеет дефекты.
После долгой эксплуатации замечены сильные шумы, которых раньше не было. Проблема в системе охлаждения.
Появление ошибок в операционной системе, синие экраны смерти, медленная работа приложений и их вылеты, перезагрузки. Всё это связано с перегревом основных компонентов ноутбука – процессора, видеокарты и оперативной памяти. Что виновато? Система охлаждения, конечно же.

Легкая очистка системы охлаждения

Неопытному пользователю будет сложновато разбирать полностью ноутбук, чтобы почистить СО. Конечно, можно посмотреть инструкции в интернете, либо обратиться к опытному знакомому, или отдать в сервис. Иногда СО может находится за системной платой, что осложняет её очистку, а значит придётся разбирать всё. (Подробнее о том, как почистить ноутбук от пыли).

Желательно, чтобы на руках был баллон сжатого воздуха, а если такого нет, придётся использовать хотя бы пылесос, но очень осторожно. Теперь конкретные действия:

Полностью отключаем ноутбук, вынимаем аккумулятор и держим около минуты кнопку включения;
Разбираем ноутбук (разбор зависит от конструкции, тут вам придется самим пытаться это сделать);
Используем пылесос или фен (если нет возможности достать баллон сжатого воздуха). Аккуратно проходимся по всему корпусу, очищая его от пыли. Как видим, чистить нужно не только систему охлаждения ноутбук, но и весь корпус компьютера.

Чистить ноутбук нужно хотя бы раз в год.

Глубокая чистка системы охлаждения

Возможно, что лёгкая чистка компьютера вам не особо помогла. Это вероятно при сложной конструкции системы охлаждения, когда пылесос или фен мало помогут. Следуем следующим пунктам, которые немного похожи на предыдущие:

Отключаем ноутбук и вынимаем аккумулятор;
Полностью разбираем ноутбук на детали, главное не забыть, в какой последовательности их потом прикручивать;
Используя баллон сжатого воздуха, ватную палочку или безворсовую ткань начинаем осторожно очищать каждый уголок и каждый компонент ноутбука.
Если всё сделано верно и корпус вместе системой охлаждения выглядит чистым, можно собирать ноутбук.

Чистка компьютера от пыли
Чистить ноутбук от пыли. Нужно ли?

Замена термопасты

Как и в настольном ПК, в ноутбуке на процессоре и видеокарте нанесен слой термопасты. Если вы несколько лет её не меняли, то пора это сделать. Перед нанесением, необходимо удалить старый слой термопасты. Делать это нужно осторожно иначе можно сделать только хуже. Читаем статью по нанесению термопасты ниже:

Как заменить термопасту на компьютере?

Что делать, если вышел из строя вентилятор

Как мы сказали выше, система охлаждения ноутбука состоит, грубо говоря, из двух частей:

Вентилятор (кулер).
Медные трубки, радиатор и другие компоненты теплоотвода.

Выход один из этих частей приводит к бесполезности системы охлаждения. В вентиляторе есть подшипник, который может заклинить – характерный звук треск или дребезжание. Современные ноутбуки в BIOS имеют возможности, при которых на экране будет выдаваться ошибка в случае неисправности системы охлаждения, в данном случае, кулера. Можно проверить и другим способом – поднесите руку к отверстию на ноутбуке. Если воздух не выходит, значит вентилятор вышел из строя.

Причиной плохого отвода могут стать и медные или алюминиевые трубки, которые должны отводить тепло к радиаторной решетке. Возможно, что вентилятор работает, но какой смысл, если выводится горячий воздух не будет. Такая проблема еще более опасна, чем поломка вентилятора, ведь из-за сильного перегрева может сгореть процессор и прочие комплектующие.

Как же исправить проблему медной трубки? Выход только один – замена. Бывает, что приходится заменять всю систему охлаждения. Это будет проще, если она съемная, а ведь бывают случаи похуже.

Выводы по системе охлаждения ноутбука

Итак, мы рассмотрели основные моменты, связанные с системой охлаждения. Во-первых, конструкция, мы узнали, что СО состоит из кулера, медных трубок, радиатора и специального отверстия в самом корпусе ноутбука для отвода горячего воздуха.

Основные проблемы системы охлаждения:

Много пыли в радиаторной решетке;
Неисправность трубок. Они не отводят тепло так как разгерметизированы;
Неисправность подшипник кулера. Вентилятор стал крутиться медленнее, либо вообще перестал;
Засохла термопаста процессора и видеокарты.

Демонтаж системы охлаждения

После того как были представлены варианты того, как правильно поставить кулер на процессор разных производителей, можно разобраться в том, как его снять.

Первым делом стоит отключить питание кулера, а после этого открутить отверткой болты. В случае если вентилятор закреплен с помощью защелок, то можно просто вытащить вентилятор, отодвигая закрепляющую часть.

В случае если кулер плохо поддается демонтажу, это означает, что термопаста внутри присохла. Чтобы от этого избавиться, необходимо немного разогреть проблемное место. В этом случае хорошо справляется обычный фен.

Ошибки и советы

Прежде чем разбираться в том, как поставить кулер на процессор, нужно его выбрать. Многие пользователи, неопытные по части компьютерных запчастей, допускают множество ошибок, которые будут представлены далее.

Первое, что следует выяснить перед покупкой новой системы охлаждения, – это сокет, который поддерживает процессор. Дело в том, что радиатор должен плотно и точно прилегать к процессору, иначе охлаждение не будет столь эффективным.

Далее стоит разобраться с потребляемой энергией, так как чем больше идет энергопотребление у процессора, тем мощнее потребуется кулер.

Не стоит экономить, когда дело касается охлаждения, так как от этого зависит срок эксплуатации не только процессора, но и всей системы.

Комиссионные магазины и покупки «с рук» никто не отменял, поэтому перед приобретением кулера, бывшего в использовании, стоит протестировать на месте и проверить комплектацию.

При установке башенного кулера не стоит забывать про усиливающую пластину, которая закрепляется на обратной стороне материнской платы. Она нужна для стабильной работы кулера.

Как было упомянуто ранее, термопаста – вещь хорошая, но перебарщивать с ней не стоит, так как это негативно скажется на производительности процессора. Но и недостаток может привести к перегреву.

Перед покупкой стоит также осмотреть разъем для питания процессорного кулера. Они бывают рассчитаны на три и на четыре контакта. Кулеры с 3 контактами постоянно работают в режиме максимальных оборотов вентиляторов. У кулеров с 4 контактами такой проблемы нет, так как дополнительный контакт дает возможность регулировать обороты вентилятора.

Если ваш совсем нестарый компьютер стал выдавать ошибки, выключаться или перезагружаться, быстрее всего пришло время установить или заменить его охладительную систему. Много неполадок в работе ПК возникает из-за перегрева его деталей.

Самые частые ошибки при покупке и установке:

банальное незнание сокета процессора (775, 1151, 1155, am3, am4 и т.д.);
незнание теплопакета чипа;
экономия средств на хорошее охлаждение;
покупка сомнительного кулера с рук без проверки комплектации;
забыл подставить усиливающую пластину с обратной стороны МП;
нанесение слишком тонкого (толстого) слоя термопасты;
слишком большая высота башни (боковая стенка не закрывается);
слишком широкий радиатор, закрывающий слоты под оперативную память;
криворукость (без комментариев).

Подготовка к установке

Итак, вы решились самостоятельно установить или заменить кулер на процессоре вашего компьютера. Первый шаг – изучить сокет (разъем) на материнке, к которому будет подключаться кулер. Если это замена, посмотрите, как установлен кулер на процессор производителем. В идеале – взять его с собой в магазин, чтобы не ошибиться при выборе нового. Если нет, запомните, какие разъемы и крепление предусмотрены на плате.

Для этого нужно забраться внутрь компьютера.

Открытие корпуса

Для того чтобы добраться до процессора, нужно снять корпус системного блока. Не забудьте прежде отключить его от электросети и подождать не менее 10 секунд. Отсоединить нужно и все прочие кабели.

После этого откручиваются болты на задней панели системника, которые крепят боковую съемную крышку.

Если болтов нет, значит, крышка фиксируется защелками.

Чтобы убрать боковую панель, выдвиньте ее назад.

Далее, прежде чем начать работать с внутренними составляющими компа, нужно избавиться от статического электричества. Если у вас есть специальный браслет – наденьте. Если нет, прикоснитесь к чему-нибудь металлическому.

Проверка разъёмов

Теперь, когда доступна материнка, нужно проверить какой сокет (разъем) для подключения кулера процессора предусмотрен. Чаще всего он обозначается CPU_FAN.

Наиболее распространенное количество разъемов (pin) для процессорных вентиляторов – 4. Четырехконтактные разъемы имеют такие показатели:

Первые три провода есть и в трех-pin разъемах.

Показатели мощности и заземления говорят сами за себя. Третий провод передает сигнал о скорости вращения крыльчатки. Контролировать ее можно через изменение напряжения. Четвертый отправляет сигнал на чип вентилятора. Благодаря этому сама материнка может регулировать скорость вращения лопастей.

https://amdy.su/wp-admin/options-general.php?page=ad-inserter.php#tab-8

2-pin устройства практически не используются, из-за малой мощности и отсутствия автоконтроля оборотов крыльчатки. Для этого нужно встраивать специальное устройство для ручной регулировки.

Трех- и четырехпиновые вентиляторы взаимозаменяемы. То есть трехпроводной кулер можно подсоединить к 4-pin разъему на плате и наоборот. Но и в том, и в другом случае отсутствует четвертый контакт, и материнка не может осуществлять контроль оборотов.

Виды разъемов для подключения кулера в компьютере

Для работы кулера на его обмотки необходимо подать питающее напряжение постоянного тока 12 В. Кулеры к компьютеру подсоединяется с помощью разъемов. В блоках питания компьютеров раньше кулеры тоже подсоединялись с помощью двойного разъема, а с некоторых пор стали экономить и провода запаивать непосредственно в печатную плату, что значительно усложняет смазку и замену кулера при ремонте. Приходится выпаивать провода или разрезать их и потом сращивать.

В зависимости от типа кулера разъемы используются двух, трех и четырех контактные. На двух контактный разъем питающее напряжение подается проводом черного

цвета (–12 В, первый вывод) и
красным
проводом (+12 В).

На трехконтактный разъем питающее напряжение подается так же, как и на двухконтактный, проводом черного

цвета (–12 В, первый вывод) и
красным
проводом (+12 В). Но добавлен еще один проводник
желтого
цвета по которому от датчика скорости вращения кулера Холла передается сигнал на материнскую плату. Этот проводник не принимает участия в работе кулера, так как является информационным и позволяет контролировать скорость вращения на мониторе. Подключать
желтый
провод не обязательно, без него кулер будет работать также успешно.

У четырех контактного кулера цвета проводов отличаются. Черный

– -12 В,
желтый
– +12 В,
зеленый
– датчик скорости вращения, и
синий
– для подачи сигнала управления скоростью вращения с материнской платы. На материнской плате рядом с разъемом для подключения кулера процессора обычно нанесена маркировка CPU_FAN, как на фотографии ниже.

На материнской плате кроме разъема для подключения кулера процессора, как правило, установлено еще несколько разъемов. Все они одного типа и их легко найти. Один трехконтактный разъем предназначен для подключения кулера, установленного в корпусе системного бока. Рядом с ним обычно есть надпись SYS_FAN. Еще один или два тоже трехконтактные без надписей. Они обычно свободны и к ним можно, в случае необходимости подключить еще один или два дополнительных кулера.

Четырех проводные кулеры используются редко. Обычно скорость вращения кулера регулируется за счет изменения напряжения питания, которое меняется в зависимости от температуры нагрева процессора.

Цветовая маркировка проводов, выходящих из блока питания другая, на красных

проводах +5 В,
черных
– общий провод, и
желтых
+12 В.

Так что при подключении кулера непосредственно к проводам, идущим от блока питания, красный

провод кулера нужно подключать к
желтому
проводу, идущего от блока питания. Если Вы подключите красный проводник к красному, идущему от блока питания (+5 В), то кулер будет вращаться медленно и не сможет развить максимальные обороты. Если будет попутана полярность, то кулер из строя не выйдет, а просто не будет работать.

Установка кулера на процессор

Покупая кулер, обратите внимание не только на вид сокета, но и узнайте, идет ли в комплекте термопаста. Нередко производители изначально наносят ее на основание, но, для гарантии идеального прилегания деталей, лучше использовать свежую непосредственно перед тем, как поставить кулер на процессор.

Итак, вы купили все необходимое и подготовили нужные инструменты. Прежде всего, это отвертка, если кулер крепится винтами. Если вы решились удалять старую термопасту, вам понадобятся спирт и мягкая тряпка.

Термопаста на все виды наносится одинаково – распределяется тонким слоем по нижней части радиатора. Можно это же сделать и по самому процессору.

После этого кулер аккуратно, без нажима, устанавливается на микропроцессор в один этап. Если вы увидите перекос или вам не понравится что-то еще, снимите кулер и снова распределите термопасту ровным сплошным слоем. Если этого не сделать, могут образоваться пустоты, что приведет к неравномерной отдаче тепла процессором на радиатор и, соответственно, к его перегреву.

Кулеры бывают нескольких видов, в зависимости от метода крепления.

Вставляющиеся кулеры

Устанавливая вставляющийся кулер, нужно попасть его «ножками» в пазы и прижать до щелчка.

Если кулер нужно снять, ножки стоит повернуть против часовой стрелки на 90 градусов. Фиксирующая пружина разблокируется и кулер легко будет снять.

Винтовое крепление кулеров

Если для кулера предусмотрено винтовое крепление, винты желательно закручивать по диагонали во избежание перекоса.

К некоторым моделям для усиления фиксации в комплекте идет специальная крепежная пластина. Она крепится с обратной стороны материнской платы.

Установка кулера для сокета 754, 939, AM2

У таких кулеров крепление – рычажное. С двух сторон есть скобы, к одной из которых приделан рычаг. Сначала на выступ накидывается скоба без рычага. Потом тоже проделывается с другой скобой, после чего рычаг поворачивается до фиксации. Если вы обнаружите перекос, откройте рычаг, устраните перекос и снова зафиксируйте.

Установка башенного кулера

Установка башенного кулера на процессор не отличается от монтажа других видов. Он используется для охлаждения мощного дорогого процессора, потому что очень енергозатратный и объемный.

Для надежной фиксации к нему в комплекте идет доппластина, которая крепится к обратной стороне материнки.

Дальнейшая фиксация, чаще всего болтовая, производится по принципам, описанным ранее.

Перед покупкой рекомендуется изучить его характеристики и размеры, чтобы убедиться, что он поместится как на плату, так и в сам корпус.

После установки кулера любого вида нужно подключить его к питанию – в разъем на материнской плате.

Как заменить разъем на кулере

При замене кулера иногда возникают трудности подключения по причине разных типов разъемов на проводах кулера и материнской плате. Например, на материнской плате стоит трехконтактный разъем, а Вы заменяете кулером с двухконтактным разъемом, или наоборот. Для совместимости можно контакты извлечь из одного разъема и переставить в другой разъем.

Для того, чтобы извлечь контакт из корпуса, нужно концом шила или иголки утопить фиксатор контакта, несильно надавив в прорезе в месте, ближе к выходящему проводу и потянув за провод вынуть контакт.

На правой фото в верхней части хорошо виден фиксатор, который и обеспечивает фиксацию контакта в корпусе разъема. Таким способом фиксируются контакты практически во всех разъемах, в не зависимости от размеров и количества контактов. После того, как все контакты вынуты, их вставляют в другой корпус разъема. После установки нужно подергать за провода для проверки надежности фиксации и если контакт вынется, необходимо ножиком немного отогнуть фиксатор, который мог, при чрезмерном нажатии при снятии утопится.

При переустановке контактов из трех контактного корпуса в двух контактный, желтый провод нужно заизолировать, надев изолирующую трубку или пару витками изолирующей ленты.

Вот таким образом без пайки и разрезания проводов я поменял местами разъемы у двух кулеров. Времени эта операция занимает не более двух минут и самое главное, гарантирует надежность соединения.

Как заменить разъем кулера с помощью пайки паяльником

При замене кулера, установленного на корпусе системного блока, можно столкнуться с ситуацией, что длина провода у нового кулера недостаточна для подключения к материнской плате или разъем на проводе не подходит. Этот вопрос можно решить одним из предлагаемых ниже способов – заменить провод кулера более длинным или, не вмешиваясь в конструкцию кулера сделать удлинитель на разъеме.

Для умеющих работать с паяльником предлагаю еще один способ удлинения проводов или адаптации кулера для подключения к любому виду разъема на материнской плате.

Провода для подключения кулера входят в его корпус через отверстие с узкой прорезью как на фотографии слева и припаиваются к печатной плате как на фото справа. Место пайки, как и место для смазки кулера заклеено защитной этикеткой.

Для замены проводов перепайкой нужно сначала со старого и нового кулера отпаять провода с разъемами. Перед пайкой, не забудьте зарисовать или сфотографировать цветовую последовательность припайки проводов в новом кулере. Далее к контактам площадкам печатной платы нового кулера соблюдая цветовую маркировку, припаиваются провода от старого. Мне попался провод от кулера донора, в котором вместо провода желтого цвета был использован белого. Так что не удивляйтесь, если столкнетесь с подобным случаем.

После укладки проводов в корпусе кулера и приклейки на место этикетки кулер готов к подключению. Проверка показала, что работоспособность кулера после замены провода не нарушилась.

Как нарастить провода кулера без их перепайки

Не каждый решится на перепайку проводов только что купленного дорогого кулера. Да и может встретиться случай, например, когда после замены материнской платы длины провода кулера установленного в системном блоке до разъема на ней не хватает. Для этого случая есть простое решение – изготовление удлинителя.

Для этого понадобится провод от ненужного кулера с соответствующим разъемом на конце и ответная часть разъема-папы, выпаянная из материнской платы или другого места. Для удлинителя я брал провод от кулера от процессора и цвета проводов тоже не соответствовали стандарту.

С концов проводов снимается изоляция на длину 5 мм, они залужаются припоем и припаиваются к разъему, выпаянному из материнской платы. На выводы разъема после пайки проводов для изоляции и получения красивого внешнего вида надеваются отрезки полихлорвиниловой трубки.

На фотографии Вы видите результат работы. Этот способ удлинения-наращивания проводов удобен тем, что не приходится касаться кулера и удлинитель может пригодиться для других случаев применения.

Пример установки кулера на процессор

Итак, рассмотрим процесс установки кулера пошагово.

Шаг 1. Разбираем системник – снимаем боковую крышку и изучаем, какой вид крепления для кулера и какой сокет предусмотрены на материнке.

Шаг 2. Покупаем подходящий кулер. Чтобы не ошибиться, первые шаги лучше всего делать со специалистом.

Шаг 3. Снимаем материнскую плату и укладываем ее на ровную поверхность, например, стол.

Шаг 4. Если к кулеру в комплекте идет дополнительная крепежная пластина (при винтовом крепеже), монтируем ее на обратную сторону материнки.

Шаг 5. Изучаем направление потока воздуха, которое будет задавать кулер и разбираемся, как правильно его установить. Если это замена вышедшего из строя, лучше всего, перед снятием старого кулера, запомнить его расположение. В любом случае воздух должен двигаться от передней части компьютера к задней.

Шаг 6. Если разработчики не нанесли термопасту на кулер или принято решение поменять, распределяем ее тонким ровным слоем по основанию радиатора или процессору.

Шаг 7. Аккуратно, ровно и без нажима устанавливаем кулер основанием радиатора на кристалл процессора. Если что-то пошло не так и у вас не получилось сделать это ровно, снимите, заново распределите пасту и снова поставьте кулер.

Если крепление болтовое, их ввинчиваем в отверстия поочередно постепенно (лучше по диагонали).

Вставляющийся кулер фиксируем нажатием на «ножки» до щелчка.

Если предусмотрены зажимы, накидываем на выступ сначала одну скобу, потом вторую – с рычагом. После рычаг поворачиваем до полной фиксации.

Шаг 9. Аккуратно проверяем насколько надежно и ровно зафиксировано устройство и подключаем его к питанию ПК, подсоединив провода в соответствующие разъемы.

Шаг 10. Возвращаем на место материнскую плату, крышку системного блока и все кабели.

Теперь можно включить компьютер и протестировать его.

Замена кулера в блоке питания

Для того, чтобы сделать техническое обслуживание или заменить кулер в блоке питания компьютера, до него надо еще добраться. После снятия боковой крышки системного блока нужно открутить четыре винта крепления блока питания, которые расположены на стенке, где размещены все разъемы. При этом системный блок нужно расположить таким образом, чтобы освобожденный от крепления блок питания, не упал на материнскую плату.

Блок питания извлекается из системного блока. От блока питания ко всем устройствам и материнской плате идут проводники с вилками на концах, подающих питающее напряжение. Если провода достаточной длины, то разъемы можно не разъединять, или снять только те, провода от которых натягиваются.

Расположив БП на углу системного блока, нужно отвернуть четыре винта, отмеченные на фото розовым цветом и снять крышку. Иногда винты заклеены бумажными этикетками и, чтобы их открутить, нужно сначала найти. Крышка снимается сдвигом вверх. Вы будете удивлены количеством пыли на элементах блока питания. Ее нужно обязательно полностью удалить кистью с пылесосом.

Далее откручивается винты, помеченные на фото желтым цветом, и кулер вынимается. От кулера идут два проводника красного и черного цвета. Красный провод (+12 В), черный (-12 В). Для удобства обслуживания кулера, лучше отвинтить плату БП и отпаять эти провода, но это не обязательно, если будет достаточно для восстановления нормальной работы кулера, его только смазать.

Советы и основные ошибки

Покупая кулер, обратите внимание на следующие рекомендации:

Установку кулера лучше всего делать, когда материнская плата лежит на ровной поверхности, вне корпуса. Так больше шансов избежать перекосов и прочих неприятностей.
Не всегда кулер с высокими оборотами наиболее эффективный. Он, конечно, обеспечивает непрерывное перемещение воздуха непосредственно у поверхности радиатора за счет высокой турбулентности, но такой воздух не успевает полноценно охлаждаться, а, соответственно, и «забирать» тепло. Помимо этого, такой вентилятор дает очень много шума. Важнее, чтобы у кулера была такая конструкция ребер, которая даст «правильный» поток воздуха.

Установка дополнительных вентиляторов.

В корпусе нет дополнительных вентиляторов. Это стандартная компоновка для практически всех компьютеров продаваемых в магазинах. Весь горячий воздух поднимается в верхнюю часть компьютера и за счет вентилятора в блоке питания выходит наружу.Большим недостатком такого вида охлаждения является то, что весь нагретый воздух проходит через блок питания, нагревая при этом его еще сильнее. И поэтому именно блок питания у таких компьютеров ломается чаще всего. Также весь холодный воздух всасывается не управляемо, а со всех щелей корпуса, что только уменьшает эффективность теплообмена. Еще одним недостатком является разреженность воздуха, получаемая при таком типе охлаждения, что ведет к скапливанию пыли внутри корпуса. Но все же, это в любом случае лучше, чем неправильная установка дополнительных вентиляторов. Один вентилятор на задней стенке корпуса. Такой способ применяется больше от безвыходности, так как в корпусе имеется лишь одно место для установки дополнительного кулера – на задней стенке под блоком питания. Для того чтобы уменьшить количество горячего воздуха проходящего через блок питания устанавливают один вентилятор работающий на «выдув» из корпуса.Большая часть нагретого воздуха от материнской платы, процессора, видеокарты, жестких дисков выходит через дополнительный вентилятор. А блок питания при этом греется значительно меньше. Также общий поток движущегося воздуха увеличивается. Но разреженность повышается, поэтому пыль скапливаться будет еще сильнее. Дополнительный фронтальный вентилятор в корпусе. Когда в корпусе имеется лишь одно посадочное место на лицевой части корпуса, либо нет возможности включения сразу двух вентиляторов (некуда подключать), то это самый идеальный вариант для вас. Необходимо поставить на «вдув» один вентилятор на фронтальной части корпуса.Вентилятор нужно установить напротив жестких дисков. А правильнее будет написать, что винчестеры нужно поставить напротив вентилятора. Так холодный входящий воздух будет сразу их обдувать. Такая установка гораздо эффективнее, чем предыдущая. Создается направленный поток воздуха. Уменьшается разрежение внутри компьютера – пыль не задерживается. При питании дополнительных кулеров от материнской платы, снижается общий шум, так как снижаются обороты вентиляторов. Установка двух вентиляторов в корпус. Самый эффективный метод установки вентиляторов для дополнительного охлаждения системного блока. На фронтальной стенке корпуса устанавливается вентилятор на «вдув», а на задней стенке – на «выдув»:Создается мощный постоянный воздушный и направленный поток. Блок питания работает без перегревов, так как нагретый воздух выводиться вентилятором, установленным под ним Если установлен блок питания с регулируемыми оборотами вращения вентилятора, то общий шум заметно снизиться, и что более важно давление внутри корпуса выровнится. Пыль не будет оседать

Как правильно установить боксовый кулер Intel

А если поселений язычок в углу не щелкнулось, но кулер сидит почти влитую, то норм?

Kaede

Ромашка Беленькая

Ярослав

вы бы знали как меня бесят эти крепления, я знаю как их ставить но они все равно хер ставятся иногда, нормально тока новые ставятся

GAME PLAY

Спасибо огромное , помогли !

Максим Тарасов

Класс и лайк. буду пробывать.

Кирил Чупрій

Boot Loader

поменял процессор, потестил его без кулера , всё было норм. поставил кулер и все, красная лампочка на пару сек загорается , пытается стартовать но ни хера, гаснет и всё, только кулеры шумят ( на БП тоже).

Андрей Ступак

Болтается все равно

Андрей Ступак

А если давлю а всё равно не опускается? а если сломал язычок то уже никак? ��

Fakel515

у меня этот кулер с этими сраными защелками выгибает материнскую плату так сильно, что она трещит, и еще чуть чуть и в бантик завяжется

Как поставить кулер на процессор: пошаговая инструкция и советы мастера

Добрый день, уважаемые подписчики техноблога. Сегодня хочу рассказать, как правильно установить кулер на процессор. Казалось бы, чего там думать: берешь вертушку, крепишь в соответствующие пазы на материнской плате, втыкаешь 4‑пиновый разъем, запускаешь – радуешься. Но хрен там плавал, ошибки подстерегают незадачливых юзеров на каждом шагу и сейчас объясню почему.

Варианты охлаждения

Пассивное охлаждение

Процессор — это одна из самых сильногреющихся деталей системного блока, и если его не охлаждать, он сгорит за считанные минуты. Кулер для системного блока ставится прямо на него. Охлаждение бывает разным, в зависимости от того, насколько мощный процессор установлен в систему. Есть два вида охлаждения — это активный и пассивный. Пассивное охлаждение заключается в том, что оно представлено в виде простого радиатора, отводящего тепло от процессора. Такой вид охлаждения не требует много энергии и стоит дешево, а также не издает такого шума, как вентиляторы.

Активный вид охлаждения

Активный вид охлаждения подразумевает наличие вентилятора рядом с радиатором. Иногда в таких кулерах есть маркировка направления потока воздуха, которая дает возможность определиться, в какую сторону поставить кулер на процессоре. Известная поговорка гласит: «Держи ноги в тепле, а голову в холоде». Если провести аналогию с внутренним содержимым системного блока, то центральный процессор, несомненно, будет мозгом всей системы, и о его хорошем охлаждении следует позаботиться в первую очередь. Умение установить кулер ЦП потребуется при самостоятельной сборке ПК, а также при его обслуживании (замена на более производительный экземпляр или при необходимости замены термопасты). Процедура несложная, но достаточно ответственная, поэтому при ее выполнении важно иметь «твердую» руку, понимание процесса и уверенность в собственных силах. Существует несколько видов крепления кулера к материнской плате:

винтовое;
на защелках;
крепление типа «кроватка».

Они различны по конструкции и требуют разных подходов при установке вертушки охлаждения. Первые два вида крепления используются в кулерах для процессоров производства Intel. Крепление типа «кроватка» — исключительно для фиксации на материнках, работающих под управлением процессора AMD.

Монтаж кулера на процессор AMD

Подготовка к установке

Для этого нужно забраться внутрь компьютера.

Открытие корпуса

После этого откручиваются болты на задней панели системника, которые крепят боковую съемную крышку.

Если болтов нет, значит, крышка фиксируется защелками.

Чтобы убрать боковую панель, выдвиньте ее назад.

Проверка разъёмов

мощность (5 или 12 вольт);
заземление;
2 сигнала.

Первые три провода есть и в трех-pin разъемах.

Монтаж кулера на процессор Intel

Выводы

В этой статье рассмотрен вопрос о том, как установить кулер на сокет AM4. Несмотря на то, что установить башенный кулер сложнее, чем обычный боксовый кулер, с этим может справится практически любой. Установка другого кулера может несколько отличаться от той, которая описана в этой статье, поэтому помимо чтения этой статьи ознакомьтесь с инструкцией. Если вам ещё не совсем понятен процесс установки, смотрите видео:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

No related photos.

(3 оценок, среднее: 4,00 из 5)

Об авторе

admin
Администратор te4h.ru, интересуюсь новыми технологиями, криптовалютой, искусственным интеллектом, свободным программным обеспечением и Linux.

Игорь 14.02.2019 Ответить
Дураков много, это один из них. Термопасту так не наносят, после нанесения очень тонкого слоя её надо аккуратно удалить ровным, полужестким скребком, так что бы паста заполнила имеющиеся неровности и поры, если таковых нет очень хорошо. Любая термопаста имеет тепловое сопротивление и чем её слой тоньше тем лучше. Термопаста нужна была лет 20 назад когда поверхность процессоров и кулеров была не полированной, но уже много лет необходимости в термопасте нет, много раз проводились тесты по установке радиаторов с пастой и без, мижете поискать их в Интернете, термопаста только увеличивает тепловое сопротивление и использовать её надо только для заполнения пор. Наносить и оставлять слой термопасты значит создать дополнительную преграду для отвода тепла от процессора. Учебник физики из средней школы таким горе советчикам в руки.

Это вовсе не обязательно. Термопаста, она поэтому и паста, что жидкая. Когда вы прижимаете основание кулера к процессору с помощью винтов (как в статье) или защелки, термопаста заполняет неровности и поры, а лишняя её часть выдавливается наружу. Таким образом, останется ровно столько термопасты, сколько необходимо.

Ну и правильно вам подсказал Игорь, у вас уже нависает термопаста на края процессора (смотрю фото), и куда же она денется после прижатия основания вашего кулера!? ))) Все будет намазано на периферию сокета, причем после установки естественно излишки вы не удалите. А при замене следующего проца. вообще может попасть в отверстия сокета.

Понятно, что выдавливать целый тюбик термопасты на поверхность процессора не надо. Наносить её надо тонким слоем и размазывать по процессору, да, при этом часть может попасть по сторонам, или даже на сокет, но это не очень страшно, так как термопаста электрический ток не проводит.

Да ладно оставим уже технику нанесения пасты и ньюансы в покое. Вот о чем бы я хотел подискуссировать, о самих процессорных кулерах, их конструктивной особенности. Все кулеры-башни на АМ4 , с крепежом 2мя винтами по сути не обеспечивают плоскостность прилегания а также жесткость прилегания, если сильно не затянуть. И тут проблема. Получается что не очень любимые кулеры с клипсами более надежны в этом плане, так как прилегание идет фиксированное по 4м точкам. Каково мнение автора на этом счет?

Почему нельзя затягивать? Как определить обеспечивается плоскостность прилегания или нет? Я затянул, не шатается и с охлаждением справляется. А по защёлкам имел дело со старым кулером для AM3 и там тоже только две точки фиксирования (две скобы по бокам) и сила прижатия там большая. Защёлки удобнее, это да, не надо всё разбирать и тратить море времени на установку кулера, но с другой стороны килограммовый кулер на пластиковой защёлке представляется ненадёжным.

Демонтаж системы охлаждения

Как снять процессорный кулер

Основные ошибки при установке охлаждения

Важно знать, как правильно поставить кулеры в системном блоке. Неправильно работающая система охлаждения может быть неэффективной, или, наоборот, создавать условия для быстрого перегрева. Самое главное здесь – в какую сторону дует кулер корпуса.

Как видите, очень важно, какой стороной установлен кулер. Стоит его перевернуть, и он начнёт дуть не в ту сторону. Поэтому это всегда надо проверять. Правильная установка вентиляторов в корпус ПК – верхний задний должен выдувать воздух, а нижний передний – вдувать. Тогда циркуляция его будет естественной и правильной, а система охлаждения будет работать максимально эффективно.

Несколько важных правил

1. Все работы по установке кулера производятся на отключенном от электрической сети компьютере!

2. Перед началом работ необходимо убедиться, что на вас или на самом ПК нет никакой статики. В идеале — работы нужно проводить в антистатическом браслете, а в его отсутствие достаточно на несколько секунд коснуться крупного металлического предмета (трубы отопления или самого корпуса системника, либо проводить работы в резиновых перчатках).

Важно знать! Статика губительна для электронных компонентов.

3. Большая часть кулеров с завода идет с нанесенным на площадку слоем термопасты или с пакетиком пасты в комплекте. Если в купленной вертушке этого нет, термопасту придется приобрести самостоятельно.

Как установить кулер с креплением на винтах

Система на винтовом соединении состоит из двух частей: самого радиатора с вентилятором и усилительной пластины (бэкплейт), служащей для распределения нагрузки на текстолит платы по всему пятну контакта.

Установку кулера с креплением на винтах нужно производить на снятой с корпуса ПК материнской плате.

1. С обратной стороны платы устанавливается бэкплейт. Важно убедиться, что сторона пластины, обращенная к материнке, имеет диэлектрический слой или выполнена из непроводящего электричество материала. Иначе выхода из строя материнки не избежать.

2. На процессор наносится слой термопасты.

3. Кулер устанавливается на кристалл процессора. При этом важно следить за совпадением элементов резьбового соединения.

4. Избегая перекосов, затягиваются винты

Для более надежного и равномерного крепления, винты рекомендуется затягивать по диагонали относительно друг друга.

Сама конструкция винта не позволит закрутить его сверх меры, но усердствовать все же не стоит.

5. Кулер подключается к разъему на материнской плате. Обычно он подписан как CPU_FAN.

6. После сборки остальных компонентов проверяется работоспособность системы охлаждения.

Типичное воздушное охлаждение для компьютера

Самая распространённая и дешёвая система охлаждения, применяемая в компьютерах – воздушная, которая работает с помощью специальных вентиляторов. Для лучшего отвода тепла и увеличения теплоотводящей поверхности на самые важные детали ставят металлические радиаторы. Они отводят немало тепла, но площадь их ограничена, поэтому дополнительно используются вентиляторы. Например, он есть на главном процессоре, помимо радиатора, так как это одна из самых важных и самых горячих микросхем. Для лучшего эффекта в системный блок должен быть установлен хотя бы один дополнительный кулер, который будет создавать постоянную циркуляцию воздуха и выводить горячий наружу. В большинстве компьютеров, особенно в минимальной конфигурации – так называемом офисном варианте, никакого дополнительного охлаждения не устанавливают. Однако в таких моделях всё равно есть один кулер – в блоке питания, который расположен в верхней части компьютера. Тёплый воздух, поднимаясь вверх от материнской платы и дополнительных устройств, с его помощью выдувается наружу. Но эта конструкция имеет недостатки:

Поэтому требуется установка дополнительных кулеров в системном блоке. Стоят они недорого и поставить их можно самостоятельно.

Как правильно установить боксовый кулер Intel

А если поселений язычок в углу не щелкнулось, но кулер сидит почти влитую, то норм?

Kaede

Ромашка Беленькая

Ярослав

GAME PLAY

Спасибо огромное , помогли !

Максим Тарасов

Класс и лайк. буду пробывать.

Кирил Чупрій

Boot Loader

Андрей Ступак

Болтается все равно

Андрей Ступак

А если давлю а всё равно не опускается?

а если сломал язычок то уже никак? ��

Fakel515

Похожие публикации:

Dmi link status x4 gen3 что это
Знак копирайта в ворде как поставить
Как в ворде добавить ссылку на сайт
Как из миллиона перевести в тысячи

Установка кулера на AM4

Хорошее охлаждение процессора — гарантия того, что ваше оборудование будет работать долго и стабильно. Процессоры AMD Ryzen вполне могут работать с боксовым кулером, поставляемым в комплекте, но если вы хотите заниматься разгоном или купили процессор с индексом X в названии, то, скорее всего, боксового кулера будет недостаточно. Процессор может иметь нормальную температуру при выполнении обычных задач, но после разгона или при нагрузке в тестах будет нагреваться до 80° градусов и выше, а это частенько приводит уже и к порче оборудования.

В связи с вышесказанным, для выполнения разгона процессоров AMD Ryzen лучше таки приобрести хороший башенный кулер с высокой рассеивающей способностью. Установить боксовый кулер несложно: просто установите его на материнскую плату и зажмите фиксирующие болты. Мы об этом уже писали в статье «Установка процессора в сокет AM4». Башенные кулеры устанавливаются по-другому. В этой статье будет показано как производится установка кулера на сокет AM4 на примере башенного кулера Grandis 2 XE1436.

Установка кулера на сокет AM4

1. Комплект кулера

Производители кулеров хотят сделать их максимально универсальными для того, чтобы их можно было установить практически в любой сокет, будь то Intel или AMD. Поэтому вместе с большинством кулеров поставляется набор креплений для их установки. Вот так выглядит комплект креплений для этого кулера:

У других производителей комплекты подобны. Так выглядит сам кулер:

Так выглядят пропеллеры:

Также вам понадобится термопаста. Обычно термопаста поставляется в комплекте с кулером. Тем не менее, лучше покупать её отдельно. Для процессоров AMD Ryzen рекомендуется использовать термопасту с теплопроводимостью от 8 Вт/(м·К).

2. Подготовка материнской платы

Первым делом необходимо снять кулер, установленный на вашем процессоре, отсоединить материнскую плату от корпуса и вынуть её. Вынимать провода питания материнской платы и провода подключения передней панели необязательно в том случае, если их длина позволяет перевернуть материнскую плату и удобно расположить для выполняемых манипуляций.

2. Установка крепления кулера

Пластина, державшая кулер ранее, больше не понадобится, вместо неё возьмите аналогичную пластину из набора крепления кулера и четыре болта с квадратной головкой:

Далее сделайте как показано на скриншоте — установите эту конструкцию в материнскую плату:

Переверните материнскую плату сокетом вверх. Далее возьмите прокладки (показаны ниже на скриншоте) и наденьте их на образовавшиеся штырьки:

3. Выбор расположения кулера

На этом этапе нужно решить как именно вы хотите расположить кулер. Есть два варианта:

горизонтально — воздух забирается спереди и выдувается назад;
вертикально — воздух забирается сверху и выдувается вниз или наоборот.

Для горизонтального размещения используются круглые скобы, для вертикального — прямые. В данном случае рассматривается горизонтальное крепление. Возьмите круглые скобы, установите их показанным ниже образом и прижмите гайками из комплекта:

Если вы внимательно посмотрите на кулер, то увидите, что в основании радиатора есть два отверстия. Эти отверстия и используются для крепления к отверстиям в скобах.

4. Нанесение термопасты на процессор

Не имеет значения была ли уже термопаста на процессоре или нет. Необходимо её убрать и нанести заново, аккуратно размазав по всей поверхности процессора равномерным тонким слоем:

5. Подключение питания кулера

После того, как вы установите башню радиатора, добраться к разъёму питания процессорного кулера будет проблематично. Поэтому рекомендуем подключить его сейчас. Для этого найдите 4-пиновый разъём с подписью CPU_FAN на материнской плате и подключите к нему провод питания кулера. Если в вашем кулере несколько вентиляторов, то в комплекте будет переходник, позволяющий разделить один разъём на два. Можно использовать его.

6. Установка радиатора кулера

Аккуратно установите радиатор кулера на сокет процессора таким образом, чтобы отверстия в основании радиатора совпали с отверстиями в креплении:

Затем вставьте в эти отверстия специальные болты из комплекта и зажмите их. Это надо делать очень аккуратно, понемногу с каждой стороны для того, чтобы слой термопасты на корпусе процессора оставался равномерным. Это очень важно для правильного отведения тепла. В то же время прижать надо достаточно сильно для того, чтобы башня не шаталась.

7. Установка вентиляторов

Далее необходимо установить вентиляторы. В данной модели кулера их два. Один установите по центру, второй установите справа, так как воздух будет забираться спереди. Ориентируйтесь на то, что воздух выдувается с той стороны вентилятора, где находится наклейка, соответственно, с обратной стороны он забирается. Вот с этой стороны воздух забирается:

Для присоединения вентилятора к радиатору используются такие крепления. Их должно быть по два для каждого кулера, по одному на каждую сторону:

Сверху и снизу вентилятора есть специальные отверстия, за которые нужно зацепить эти крючки, а серединой это крепление должно цепляться за радиатор:

После того, как вы установите все вентиляторы, подключите их питание к тому переходнику, который вставили ранее в материнскую плату, подключите питание процессора. Установка кулера на сокет AM4 завершена. Теперь можно протестировать насколько изменилась температура процессора.

Выводы

Как снять кулер с процессора: пошаговая инструкция

Бюджетные смартфоны с хорошей камерой: топ-7 лучших

Для того, чтобы снять кулер с процессора, например, для чистки или апгрейда, вам не понадобится полная разборка компьютера и специальные инструменты, за исключением термопасты. CHIP расскажет, как все сделать самостоятельно за пару минут.

Как снять кулер с процессора: пошаговая инструкция

Настольный компьютер нуждается в периодической профилактике, например, чистке от накопившейся пыли или замене комплектующих, в том числе самого кулера или процессора. CHIP расскажет как снять кулер с процессора, почистить его и затем правильно установить на место.

Осмотр и предосторожности

Прежде, чем приступить непосредственно к разборке вашего ПК, стоит позаботиться о том, чтобы правильно потом все собрать и подсоединить. Т.к. операцию по демонтажу комплектующих из корпуса удобнее всего делать на столе, а не под ним, желательно отсоединить от него все подключенное оборудование. Запомните, какие устройства подключены к каким портам, а лучше сфотографируете тыльную часть вашего системного блока, чтобы можно было потом все подключить в обратной последовательности. Особенно это может быть важно для USB-портов, в которые обычно подключены принтеры, сканеры и мышь с клавиатурой. Если при последующей сборке вы подсоедините их к другим USB разъемам, то Windows определит их как новое устройство и начнет поиск для них драйверов, что не всегда может закончиться удачно с первого раза. Кроме того, многоканальные наушники и колонки, подключаемые к аудио разъемам 7.1 не всегда внятно обозначены, поэтому либо сфотографируйте текущее расположение штекеров, либо подпишите, какой из них к какому цвету подключен. После такой подготовки можно смело отключать питание и отсоединять от ПК штекеры.

Корпус ПК обычно металлический и через него хорошо уходит статический заряд, накопленный на вашей одежде и вашим телом в сухом воздухе квартиры. Постарайтесь не надевать шерстяную или синтетическую одежду и перед касанием в ПК каких-либо комплектующих постарайтесь снять заряд, коснувшись рукой чего-то металлического в квартире, например, водопроводного крана. Лучше всего надеть антистатический браслет, но обойдемся без него.

Как снять кулер с процессора: пошаговая инструкция

Снимите с ПК левую боковую крышку (если смотреть на ПК) и положите его лицевой стороной вправо. Так вам будут лучше доступны устройства, которые понадобится снять перед демонтажем кулера. Осмотрите внутренности компьютера и определите, что есть что. Ближе всего к вам располагается видеокарта, за ней — непосредственно кулер процессора, а справа от CPU — оперативная память. Если в вашем ПК использовалась отдельная аудиоплата или плата видеозахвата, то они обычно располагаются в самых нижних слотах PCI Express и их снимать не обязательно, т.к. они не будут мешать процессу извлечения.

Кроме того, запомните, от какого оборудования куда идут провода, чтобы при обратной сборке подсоединить их на место. Обычно это провод дополнительного питания процессора, провод кулера CPU и провод дополнительного питания видеокарты.

Ремонтируем Windows своими силами

Извлечение мешающих компонентов

Для начала необходимо отключить провода питания процессора и видеокарты. Затем расфиксируйте защелки и отвинтите винт, удерживающий металлическую планку видеокарты. Для того, чтобы вытащить графический адаптер, под самим модулем нащупайте справа пластиковый фиксатор и нажмите на него (или сдвиньте вправо). Теперь видеокарту можно спокойно извлечь из слота PCI Express.

Как снять кулер с процессора: пошаговая инструкция

После этого нужно аккуратно извлечь из слотов все планки оперативной памяти. Для этого в верхней части каждой из них нажмите на рычажок от планки вниз. Модуль приподнимется, после чего его можно вытаскивать. Чтобы при обратной сборке его поставить на место, аккуратно вставьте в паз сначала его нижний край, выровняйте почти горизонтально и надавите на планку памяти до щелчка. Верхний фиксатор сам должен защелкнуться.

Настал момент выяснить, как снять вентилятор с кулера процессора. Отсоедините провод питания кулера и затем аккуратно поддев пружинки, удерживающие вентилятор, снимите его с радиатора. Теперь фиксаторы радиатора получили свободный доступ.
Лопасти вентилятора, если они имеют сильное загрязнение поверхности, протрите смоченной водой поролоновой губкой. Если радиатор и место вокруг процессора сильно загрязнены пылью, пропылесосите их с применением ворсистой щетки.

Как снять кулер с процессора: пошаговая инструкция

Снимаем кулер с процессора

Эта процедура не сложная и заключается либо в снятии металлического замка, либо в повороте и вытаскивании пластиковых защелок. В последнем случае верхние шляпки пластиковых штырьков нужно поворачивать против часовой стрелки и вытаскивать вверх. Ниже мы расскажем, как снять кулер с процессора на защелках. Такие конструкции используют как для процессоров AMD, так и Intel.

Как снять кулер с процессора: пошаговая инструкция

После того, как радиатор будет снят с процессора, необходимо аккуратно очистить соприкасаемые поверхности процессора и радиатора от остатков старой термопасты и нанести на верхнюю часть процессора тончайший ровный слой новой термопасты. Теперь вы знаете, как правильно установить кулер на процессор.

Как снять кулер с процессора: пошаговая инструкция

Обратная сборка

В этой части речь пойдет о том, как установить кулер на процессор. Поставить кулер на процессор не так-то легко, т.к. нужно ровно совместить площадки радиатора и CPU. Очень важно, чтобы термопаста была наложена ровным тонким слоем. Тогда при надавливании на кулер она практически не будет выдавливаться по краям.

Как снять кулер с процессора: пошаговая инструкция

После того, как все встанет на нужное место, закрепите радиатор защелками на материнской плате. Прикрепите к нему вентилятор, защелкнув соответствующие прижимы. Какой стороной ставить кулер на процессор укажет стрелочка на одной из граней вентилятора.

Подключите провод питания кулера. Перепутать контакты невозможно, т.к. колодка имеет асимметричные направляющие.
Установите в соответствующие слоты планки оперативной памяти и видеокарту. Подключите кабели питания видеокарты и процессора. Проверьте, все ли подключено и закройте крышку корпуса ПК. На этом процедура снятия и установки кулера закончена. Подключайте периферию к соответствующим разъемам и наслаждайтесь обновленным кулером и улучшенным термоконтактом кулера с CPU.

Для наглядности посмотрите короткое видео с процедурой снятия кулера с CPU.

Читайте также:

Собираем компьютер сами: три варианта конфигурации от CHIP
Собираем игровой компьютер: недорогой, но мощный

Обзор Intel Core i3-10100F BOX

Приветствую всех, и сегодня мне хотелось бы вам рассказать про очень классный процессор, который в своём бюджете не побоюсь этого сказать, является самым лучшим. Покупался он в боксовой версии за 6799 рублей, oem версия стоила 6499, и я подумал что логично было купить box версию.

Упаковка и комплектность

Как я уже говорил процессор взял боксовой версии, потому что бюджет был ограничен, и самый простой кулер стоил 400 рублей, а тут я переплатил 300 рублей за боксовую версию, и получил не только кулер примерно такой же который я бы взял чуть дороже, но ещё и гарантию не 1 год, а 3 года, что является так же очень приятным моментом.

Процессор упакован в фирменую коробку, так же это могу отнести к плюсам при дальнейшей продаже, шансов продать будет всё такие побольше чем oem версию.

На самой коробке с тыльной её стороны имеется дополнительная информация о продукте, который вы преобрели, лично мне эта информация не нужна, но я больше чем уверен, что найдутся люди кому она пригодиться.

В коробке лежит сам процессор в дополнительном пластиков боксе, так же фирменный кулер, и документация. На кулер уже была нанесена термопаста, и так как TDP у процессора всего лишь 65вт, я её даже менять не стал.

Технические характеристики

Гарантия составляется 3 года.
Производят даные камни во Вьетнаме.
В продажу они поступили в 2020 году.
Сокет lga 1200.
Процессор имеет 4 ядра и 8 потоков.
Частота процессора 3.6Ггц но бустит он сам себя до 4.3 Ггц.
Камен изготовлен по техпроцессу 14нм.
Архитектура comet lake.
Кэш l1 — 256КБ.
Кэш l2 — 1МБ.
Кэш l3 — 6МБ.
TDP — 65Вт.
Температура до срабатывания защиты 100 градусов.
Максимальная частота оперативной памяти 2666МГц. (но это не совем так)
Линий PCI Express 16 штук.
Пропускная способность шины 8 гигабит в секунду.
Поддержка TPM инструкций имеется.

Почему он самый лучший за свои деньги

Если взять стоимость процессора материнской платы и оперативной памяти 16 гигабайт, то такой комплект выходит меньше 20 тысяч рублей, и за эти деньги мы получаем очень производительную платформу, к тому же у нас есть хороший потенциал на дальнейший апгрейд.

У конкурентов в лице AMD за эти деньги сейчас только Ryzen 3 1200, и то он стоит даже чуть дороже чем i3, а производительность будет намного хуже, ведь он имеет 4 ядра и 4 потока, комплект с ryzen возможно будет стоить чуть дешевле, поскольку материнские платы там дешевле, но я считаю лучше переплатить полторы тысячи и радоваться очень хорошему камню. AMD как по мне очень зазнались, в 2019 году ryzen 3 1200 я покупал за 3600 рублей и считаю, что для него этого очень хорошая цена, но от 6 до 7 тысяч intel явно побеждает в этой конкуренции.

I3 10100f по своей производительности грубо говоря равен I7 7700, только этот камень на момент поступления в продажу стоил 24 тысячи насколько я помню, и именно поэтому i3 10100f даже за 7 тысяч если округлить является самым народным процессорм. Он стоял у меня в паре с rtx2060, и раскрывал её полностью, видеокарта всегда была нагружена на 99%. А если вернутся к ryzen 3 1200, я очень сомневаюсь, что он смог бы нагрузить rtx2060 полностью.

Тесты

В cinebench r23 камень выдал 5610 баллов в мультипотоке и в однопотоке 1149 баллов.

В играх камень показывает себя просто отлично, единственно что не совсем понравилось, так это то, что боксовый кулер сильно шумит, и процессор греется до 75 градусов, но запас у нас её 25 градусов, так что это не совсем критично, но в идеале охлаждение взять получше кого пугают такие цифры и не нравится шум.

Тесты делал в паре с RTX 2060 EVGA, буду указывать средний показатель FPS:

PUBG 1080p ultra — 125FPS.
Dota 2 — 152FPS.
CSGO — 238FPS.
Fortnite — 160FPS.
The Division 2 — 81FPS.
GTA 5 — 120FPS.
Apex — 125FPS.
Assassins creed odyssey — 58FPS.
The Witcher — 90FPS.
BF5 — 113FPS.
Warzone 100FPS.
Cyberpunk 2077 — 65FPS.

В тестах процессор показал себя просто отлично, он полностью способен работать в паре с современными видеокартами среднего уровня расчитаными на FULL HD. Процессор нагружался до 85 процентов, для видеокарт мощнее уже надо бы брать i5 10400f и выше.

Вывод

Как я уже говорил на протяжении всей статьи, что процессор идельный за ту сумму за которую он сейчас продаётся. Я на сто процентов могу рекомендовать его к покупке для видеокарт вплоть до RTX 2060 включительно. Если вы сидели на сокете 1155 и ниже, хотите обновиться и сомневаетесь в i3, то сомневаться не стоит, надо обновлятся, разницу вы ощутите существенную.
