Как сделать аксонометрию в автокаде

Как сделать аксонометрию в Автокаде?

Аксонометрия в Автокаде может быть создана различными способами. Давайте рассмотрим наиболее простой вариант без привлечения в работу сторонних приложений. Этот способ может быть полезен проектировщикам различных инженерных систем.

Аксонометрические схемы в Автокаде

Ответ на вопрос «Как сделать аксонометрию в Автокаде?» мне подсказал мой читатель, Семенов Максим ( Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. ), который на практике использует нижеприведенный способ.

Инженерная аксонометрия в AutoCAD начинается с чертежа плана, который должен содержать коммуникационные сети. Рекомендуется все построения выполнять на отдельных тематических слоях. Поскольку если ваши инженерные сети начерчены в отдельном слое Автокад, то появляется возможность быстрого их выделения через операцию «Быстрый выбор».

В качестве примера рассмотрим произвольный набор примитивов, которые будут аналогом реальной инженерной сети.

Полное обучение: «AutoCAD на 100%»

Алгоритм, как рисовать аксонометрию в AutoCAD

В AutoCAD аксонометрия схемы может быть получена следующим путем:

1. Выделяем систему, копируем в ближайшее место для дальнейшей работы с ней.

2. Поворачиваем схему на 315. Для этого воспользуемся командой Автокад «Поворот».

3. Сделаем из нашей схемы блок AutoCAD.

4. Выделяем созданный блок в палитре свойств (Ctrl+1) и начинаем превращать его в аксонометрическую схему, для этого потребуется:

• в пункте «Геометрия» изменить параметр «Масштаб Y» на значение 0,4142;
• в пункте «Разное» изменить параметр «Поворот» на значение 22,5.

5. Для того чтобы ваша будущая схема по размерам соответствовала вашим планам, необходимо воспользоваться операцией «Масштабирования». Блок увеличим в 1,306569 раз. Далее применяем команду Автокад «Расчленить» и проверяем, сошлись ли у вас размеры и углы.

Рекомендация: для построения быстрых аксонометрических схем высотных зданий советуем создавать динамические блоки Автокад с операцией «Массив». Данная функция дает возможность установки сан. тех приборов на схеме на 1-ом этаже с последующим растяжением на все оставшиеся этажи через заданный промежуток без применения операции копирование.

Автоматическое построение аксонометрии в Автокаде

Ранее мы рассмотрели, как чертить аксонометрию в AutoCAD, не прибегая к сторонним приложениям и дополнениям. Данный способ простой и не требует установки так называемых lisp-скриптов. Однако этот метод рутинный. Разберем, как в Автокаде сделать аксонометрическую схему в автоматизированном режиме.

Полное обучение: «AutoCAD на 100%»

Как в Автокаде сделать аксонометрическую проекцию?

Скачайте файл «ALIGN_DEN. lsp». Загрузите его в программу (читать статью «Как установить лисп в Автокад»). Рассмотрим практический пример.

Допустим, у нас есть условная аксонометрическая схема трубопровода в Автокаде. Вызовем в командной строке «ALIGN_DEN».

Далее следуем инструкциям в командной строке:

1. Выделяем схему. Нажимаем «ENTER».
2. Указываем базовую точку наклона графически на чертеже. Нажимаем «ENTER».

ПРИМЕЧАНИЕ: Обратите внимание, что возможно изменить угол наклона. По умолчанию для команды ALIGN_DEN задано значение 45 0 .

Преимущество этой команды в том, что ваши примитивы не объединяются в блок. После построения аксонометрической схемы в Автокаде линии съезжают. Их можно без проблем подправить с помощью команды «Перенос».

Теперь вы знаете, как в Автокаде сделать аксонометрическую проекцию двумя разными способами. Какой выбирать – решать вам!

Как сделать аксонометрию в автокаде

В предыдущей статье я описывал как с помощью скрипта Align_Den можно конвертировать чертёж в аксонометрическую проекцию. Этот скрипт удобно использовать при построении аксонометрических схем систем пожаротушения, водопровода, канализации. Для построения аксонометрии системы вентиляции я так же использую этот скрипт, но дополнительно я также использую и другие инструменты.

1. Чертим вентиляционные каналы

Использование динамических блоков показано в видео
Ссылка на бесплатные динамические блоки внизу страницы .

Если вы хотите отблагодарить автора за библиотеку динамических блоков, то это можно сделать с помощью формы.

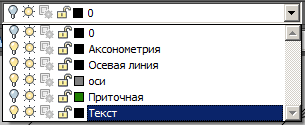

Все блоки состоят из 3-х слоёв как показано на рисунке 2.

0 — Слой отрисовки контуров коробов
Аксонометрия — Слой отрисовки аксонометрических схем
Осевая линий — Слой отрисовки осевой линии для круглых воздуховодов

Рис 2. Слои динамического блока

Используя динамические блоки выполняем чертёж вентиляции как показано на рисунке.

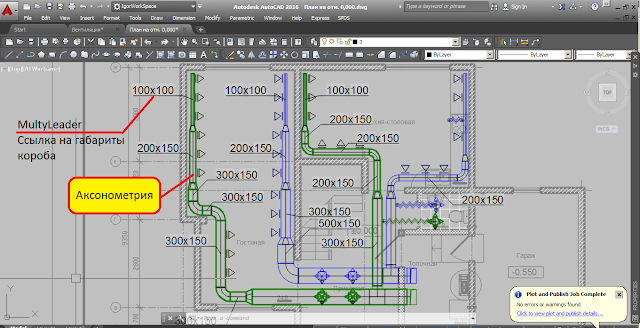

Рис. 3 Чертёж вентиляции

Рис. 4 Чертёж вентиляции с отключенным слоем «Аксонометрия»

Mleader ссылки ссылаются на свойства динамического блока Высот Х Ширина. При копировании блока необходимо копировать и ссылку.

2. Создание аксонометрической схемы

После того как мы выполнили чертёж вентиляции необходим перенести каждую ветку в аксонометрическую проекцию.

2.1 Копируем ветку в новый документ

Рис. 5 Скопированный чертёж вентиляции

2.2 Загружаем скрипт Align_Den в AutoCAD. Подробнее о работе с скриптами в AutoCAD.

2.3 Запускаем скрипт Align_Den

Command: ALIGN_DEN

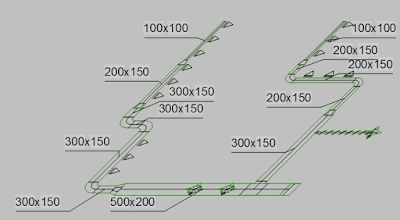

Рис. 6 Работа команды ALIGN_DEN

2.4 Отключаем ненужные слои

Рис. 7 Отклченные слои

После отключения ненужных слоёв их можно удалить из чертежа с помощью скрипта Bgtools в разделе загрузки командой

Command: BGLAYDEL

2.5 Получаем аксонометрическую схему вентиляции

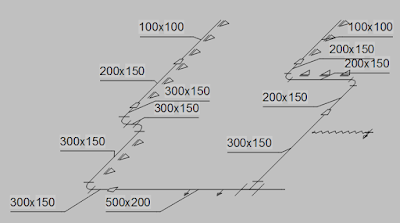

Рис. 8 Аксонометрическая схема
