Нагрев реле 645 на Audi Q5

Дорогие друзья, не судите строго, пишу первый раз и прошу дельного совета.
Столкнулся с проблемой сильного нагрева реле 645 в машине. Но обо всём по порядку. В процессе езды стали выскакивать по порядку три ошибки: Р — стояночный тормоз, TPMS — давление в шинах и шестерёнка — коробка передач. После чего в пропадает связь двигателя и коробки, с табло гаснут передачи и коробка переходит в нейтральный режим. Нужно остановиться, выключить машину, подождать 10-40 минут примерно и после этого снова появляются передачи.

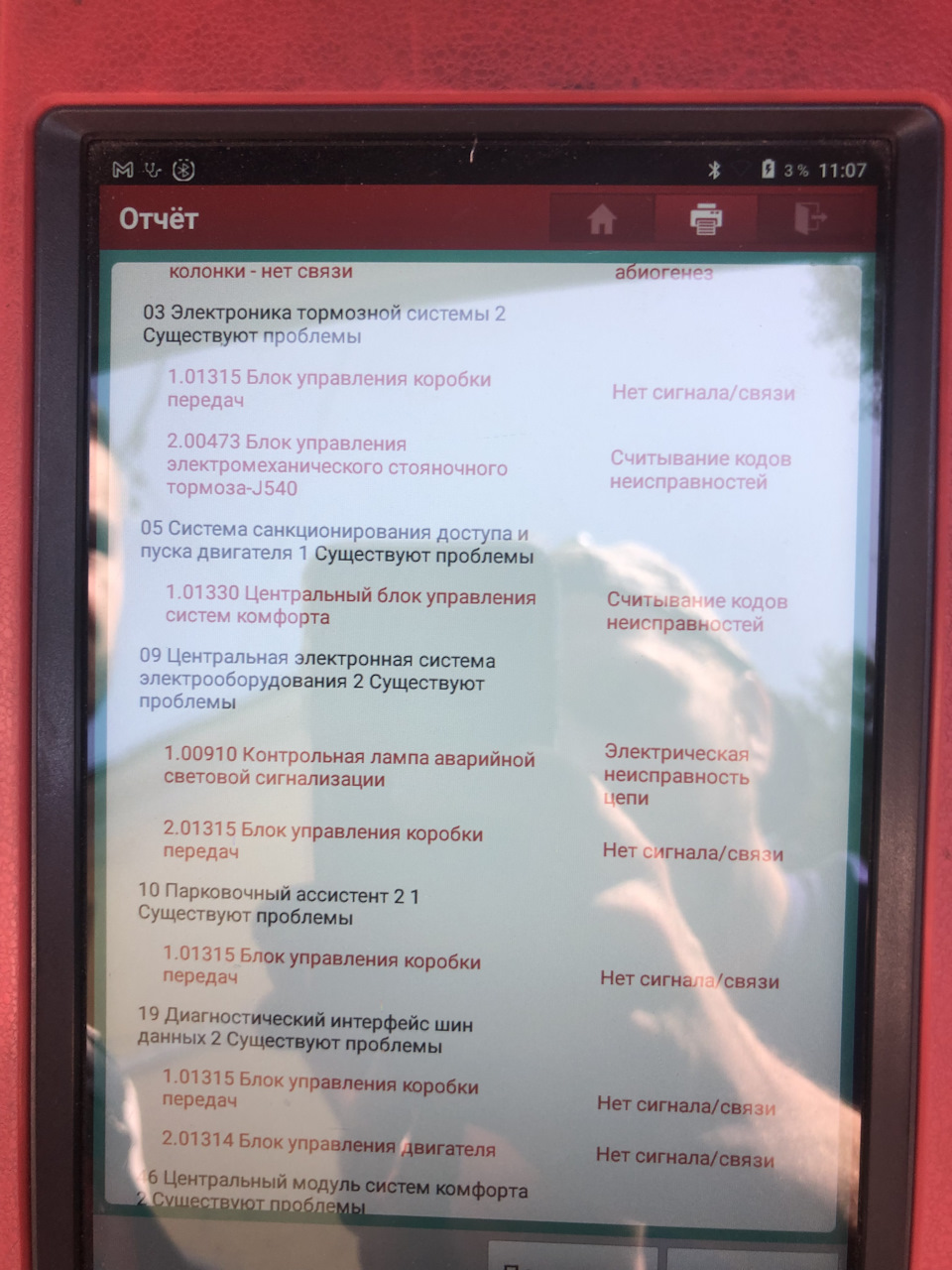

На сервисе была произведена диагностика: двигатель исправен, коробка исправна, проводка которая идёт к «мозгам» как от коробки, так и от двигателя тоже без повреждений. Потом выяснили, что сильно перегревается реле, подгорает и после этого загораются ошибки. Пробовали много разных реле: оригинал, Bosch, Hella, русское реле. Все реле нагреваются. В городе стоит пару раз постоять в пробке или на светофоре, перегрев и ошибки. По трассе можно проехать час-полтора, я предполагаю, что больше обдувается и медленнее нагревается — но итог один ☝️ машина без пневмы. Мы больше полугода мучаемся с этим, подскажите, может кто-то сталкивался. Пока что я решаю проблему таким, вскрываю короб под капотом, где находится все это, извлекаю мозги, затем меняю горячее реле на уже остывшее и продолжаю движение дальше, как будто ничего и не было. Чаще всего эти перегревы возникают в пробках, в часы пик, когда встаю неожиданно для всех, чувствую себя …бараном, но к сожалению по другому до работы нет возможности добраться. Очень нуждаюсь в грамотном совете. Заранее спасибо ��

Фото в бортжурнале Audi Q5 (1G)

Цена вопроса: 0 ₽ Пробег: 245 000 км

25 июля 2023 Метки: электроника

Сказ о предохранителях и реле VW Polo Sedan

При поиске электрических неисправностей в любых устройствах как правило первым делом проверяют предохранители. Автомобиль не исключение. Обычно в автомобилях предохранители находятся в одном месте — в так называемом монтажном блоке. Кроме того мощные потребители обычно включаются через реле, которые также обычно сгруппированы в монтажном блоке. В VW Polo Sedan есть три монтажных блока предохранителей и один — блок реле. Два блока, назовем их A и С расположены в моторном отсеке на аккумуляторе, третий блок B находится в салоне под рулевой колонкой. Блок реле расположен выше блока B слева от панели приборов. Добраться до релюшек в Polo Sedan можно, но не удобно. Самые мощные предохранители расположены прямо на аккумуляторе — блок А. Там располагаются предохранители номиналом от 40 до 175 А. В блоке С расположены предохранители с меньшим амперажом, они также стоят на страже важных систем автомобиля. Назначение, позиции и защищаемые цепи блоков А и С приведены на фото и выведены в таблицу.

Фото в бортжурнале Volkswagen Polo Sedan

В блоке B расположены предохранители менее ответственных (но все же важных) систем. Поддев декоративную крышку блока B на крышке можно обнаружить специальный пластмассовый «пинцет-съемник» для удобного извлечения предохранителей. Кстати если кто его потерял — заказываем по артикулу 8D0 941 802.
Назначение, позиции и защищаемые цепи блока B приведены на фото и выведены в таблицу.

Фото в бортжурнале Volkswagen Polo Sedan

Как видим практически в любом монтажном блоке есть резервные места, что является несомненным плюсом при добавлении нового устройства или доукомплектации несуществующего.
В блоке реле расположены реле, управляющие силовыми цепями. Как я уже писал — до блока реле добраться не удобно. Назначение, позиции и коммутируемые цепи блока реле приведены на фото и выведены в таблицу.

Запчасти на фото: 112010. Фото в бортжурнале Volkswagen Polo Sedan

Кроме указанных монтажных блоков в VW Polo Sedan есть еще блочок, расположенный над блоком реле. Там находятся два термопредохранителя электростеклоподъемников, один для передних, другой для задних. Номинал 15 А. Они были мной обнаружены при установке доводчиков на стеклоподъемники.

Фото в бортжурнале Volkswagen Polo Sedan

У меня есть подозрение, что именно из-за этих термопредохранителей во многих VW Polo Sedan иной раз перестают работать электростеклоподъемники на несколько минут, а потом «сами по себе» продолжают работу как ни в чем не бывало 🙂 Термопредохранители применены для защиты мотора электростеклоподъемников от перегрузки.
Вообще у каждого уважающего себя и свой автомобиль человека должна быть заначка из этих самых предохранителей, а еще лучше и реле. Ну хотя бы предохранители на дальняк советую всегда иметь в авто. У нашего любимого VAGa для этих целей существуют для этих целей наборы предохранителей. Мне лично известны три таких набора.
Первый 000 998 204 A описан мной вот тут.
Второй 000 998 204 это точно такой же набор что и первый но с лампой H7 вместо H4.
Если первые два набора содержат лампы и не много предохранителей, то вот третий набор я всем обязательно рекомендую к покупке 8L0 998 131. Этот набор содержит 12 предохранителей различного номинала. Большие — 10, 15, 20, 25 и 30 А. Маленькие — 5, 7,5 и 10 А. Самые ходовые по два экземпляра — 10, 15, 5 и 7,5 А. Это оригинальные наборы, конечно можно использовать и аналоги, но китайщину из местного «ашана» покупать не рекомендую.

Фото в бортжурнале Volkswagen Polo Sedan

Также конечно предохранители блоков В и С можно купить штучно, вот их артикулы:
N 017 131 17 VAG Предохранитель 3А мах цвет фиолетовый
N 017 131 16 VAG Предохранитель 5А мах цвет светлокоричневый
N 017 131 18 VAG Предохранитель 7,5А маx цвет коричневый
N 017 131 11 VAG Предохранитель 10A max цвет красный
N 017 131 12 VAG Предохранитель 15A max цвет голубой
N 017 131 13 VAG Предохранитель 20А маx цвет желтый
N 017 131 14 VAG Предохранитель 25А мах цвет прозрачный
N 017 131 25 VAG Предохранитель 30А мах цвет зеленый
N 017 131 20 VAG Предохранитель 40А мах цвет оранжевый
N 102 615 05 VAG Предохранитель 2А mini цвет серый
N 102 615 01 VAG Предохранитель 5А mini цвет светлокоричневый
N 102 615 02 VAG Предохранитель 7.5A mini цвет коричневый
N 102 615 03 VAG Предохранитель 10A mini цвет красный
N 102 615 07 VAG Предохранитель 15A mini цвет голубой
Max/mini обозначают размер предохранителя: большой или маленький.
Артикул термопредохранителя 443 937 105 B Номинал 15 А. Он довольно таки дорогой (стоимость около 1000 руб.)
Теперь по артикулам силовых предохранителей блока А.
N 104 249 02 Предохранитель 40А
N 104 249 03 Предохранитель 50А
N 104 249 05 Предохранитель 110А
N 104 249 06 Предохранитель 150А
N 104 249 07 Предохранитель 175А
Горят они редко, но все таки: «все бывает так сказать, потому что мимо дети я могу не пролетать» 🙂
Артикулы релюшек блока реле
4H0 951 253 Реле, обозначается как 100, 644 или 370.
4H0 951 253 А Реле, обозначается как 645, 53, 373 или 643.
4H0 951 253 C или 7M0951253C Реле, обозначается как 646, 404
191 906 383 C Реле, обозначается как 167.
1K0 951 253 Реле, обозначается как KL.56 или 449.
В VW Polo Sedan используются преимущественно реле: 100, 404 и 643.
Вот собственно и всё, что я хотел Вам рассказать на сегодня. Думаю эта статья многим пригодится. Удачи на дорогах!
