19.51. Заднее сиденье
3аднее сиденье с неразрезной спинкой 1. ОБИВКА СПИНКИ 2. УПРУГАЯ ПОДКЛАДКА СПИНКИ 3. ЛЯМКА 4. ВИНТ 5. ГАЙКА 6. ШАЙБА 7. СТОПОРНАЯ ПЛАСТИНА ПАЛЬЦА 8. ШАЙБА 9. УПОР 10. ЗАПОРНЫЙ ПАЛЕЦ 11. УПРУГАЯ ПОДКЛАДКА ПОДУШКИ 12. ОБИВКА ПОДУШКИ .
19.51.2 Спинка заднего сиденья
Снять или отсоединить ПОРЯДОК ВЫПОЛНЕНИЯ 1. Откинуть вперед спинку заднего сиденья. 2. Вынуть шплинты из отверстий в основании спинки. Нажать на спинку по направлению к середине автомобиля, чтобы отсоединить шарнир спинки от кронштейна. .
19.51.3 Панель отделки и обивки сидений
Снять или отсоединить ПОРЯДОК ВЫПОЛНЕНИЯ 1. Подушку заднего сиденья. 2. Проволоку и планку крепления отделки. 3. Срезать кусачками гнутые шайбы (по 4 штуки на каждой половине подушки). .
19.51.4 Шарнирные петли разрезной спинки 60/40 заднего сиденья
Шарнирные петли спинки заднего сиденья 1. ШИП СПИНКИ 2. ШПЛИНТ 3. ПЕТЛЯ ШАРНИРА 4. ВКЛАДЫШ ШАРНИРА 5. ОПОРНАЯ ПЛАСТИНА ПЕТЛИ СПИНКИ 6. ВИНТ 7. ШАЙБА 8. ВИНТ 9. КОЖУХ ЦЕНТРАЛЬНОГО ШАРНИРА 10. ВЕРХНЯЯ ЧАСТЬ ЦЕНТРАЛЬНОГО ШАРНИРА 11. НИЖНЯЯ ЧАСТЬ ЦЕНТРАЛЬНО.
19.51.5 Шарнирные петли неразрезной спинки заднего сиденья
Снять или отсоединить ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять крепления коврика за спинкой сиденья. 2. Вынуть шплинт из шарнира. 3. Наружный вкладыш шарнира (вынимается движением внутрь). .
19.51.6 Регулировка запорного пальца спинки сиденья
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Частично затянуть гайку запорного пальца. 2. Зафиксировать спинку сиденья запорным устройством. 3. Затянуть гайку крепления запорного пальца моментом 35 Нм. .
19.51.7 Запорное устройство спинки заднего сиденья
Запорное устройство спинки заднего сидения 1. ЗАКЛЕПКА 2. РУКОЯТКА ЗАПОРНОГО УСТРОЙСТВА 3. ЗАКЛЕПКА 4. КРОНШТЕЙН 5. ПЛАСТИНА 6. ГАЙКА 7. ШАЙБА 8. ЗАПОРНЫЙ ПАЛЕЦ 9. ЗАМОК 10. ЗАДНИЕ ПАНЕЛИ СПИНКИ Снять или отсоединить ПОР.
19.51.8 Подушка заднего сиденья
Снять или отсоединить ПОРЯДОК ВЫПОЛНЕНИЯ 1. Откинуть вперед подушку сиденья с помощью лямки, прикрепленной к задней стороне подушки. 2. Крышки левой и правой петель. 3. Пружинные фиксаторы осей петель. .
19.51.9 Спинка сиденья
Снять или отсоединить ПОРЯДОК ВЫПОЛНЕНИЯ 1. Подушку заднего сиденья. 2. Проволоку и планку крепления отделки. 3. Срезать кусачками гнутые шайбы. 4. Усилительную планку. .
Снятие и разборка заднего дивана. Часть 2
Пока стирается обшивка сидений, идем к машине и снимаем спинки. Понадобится торкс на 50 и отвертка плоская. Сразу возьмите торкс на 30 с собой домой —

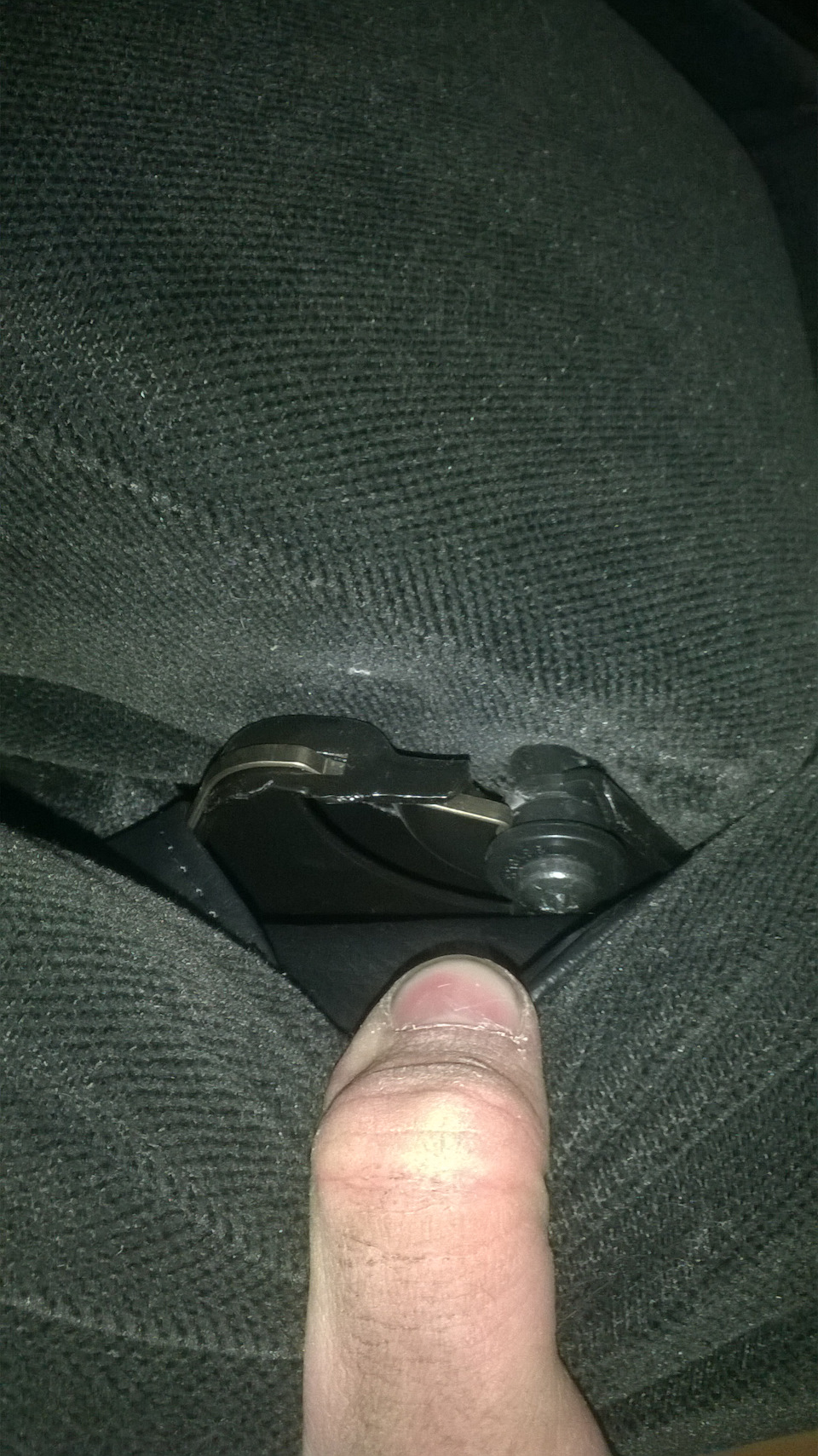

в карман положите. Пригодится!Сначала складываем спинку. В месте крепления отверткой отводим зажим. Он находится посередине.
После этого одна сторона спокойно выходит.
Посередине длинная сторона входит штырем в короткую. Просто вытаскиваем.

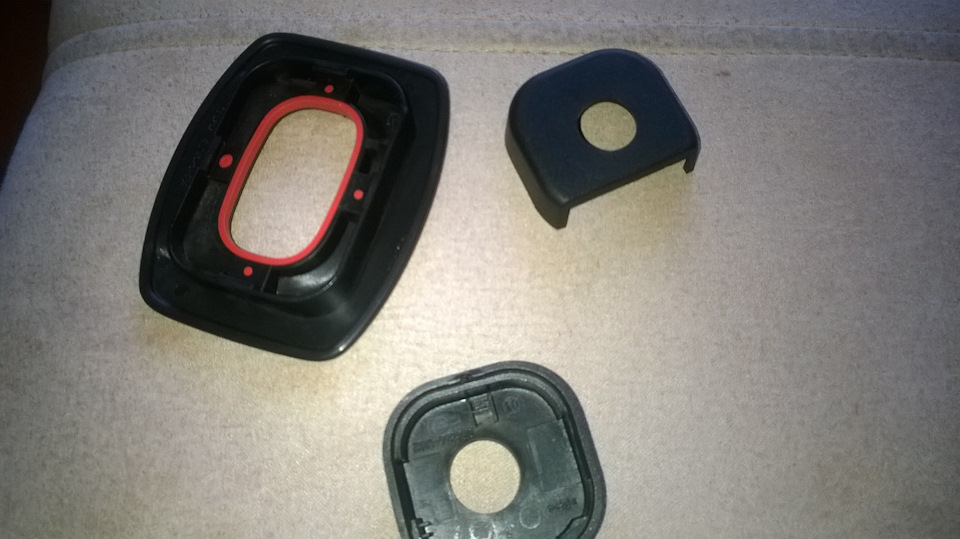

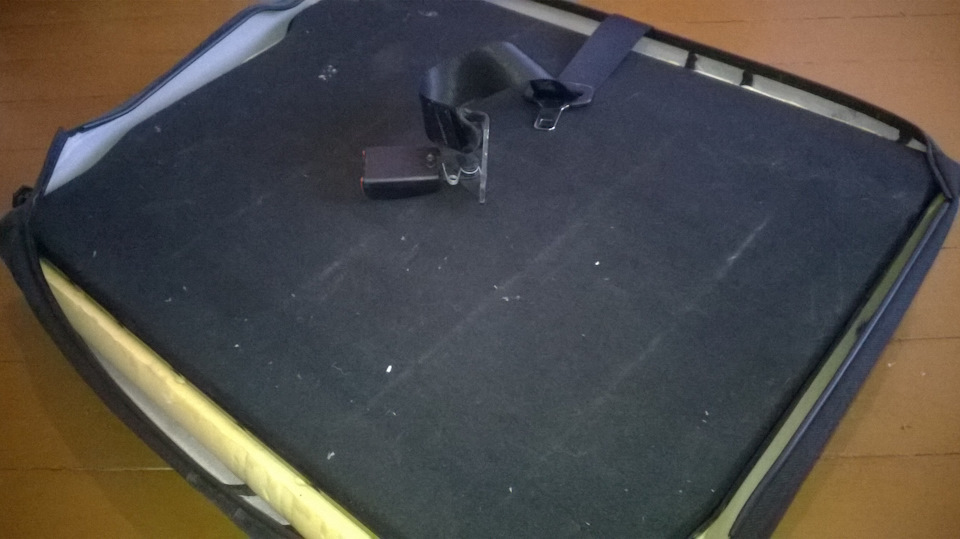

Крепление ремня откручиваем торксом на 50. Аналогично поступаем со второй стороной и тащим домой. На короткой стороне ремня нет. Дома, снимаем подголовники. Весь верхний пластик снимаем руками.
Можно поддеть слегка отверткой. Снимаются легко. Далее снимаем обшивку, как и на сиденьях.

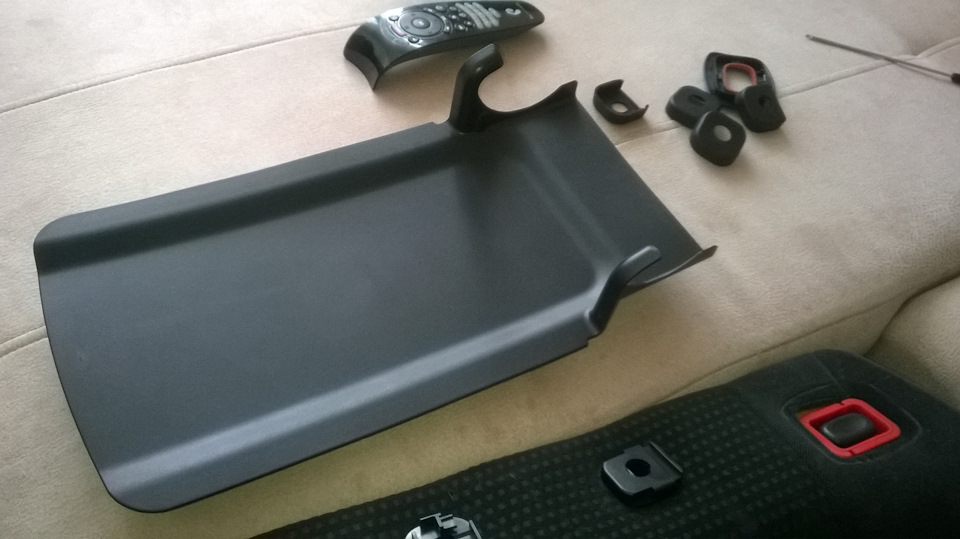

Короткая сторона снимается быстро. На длинной надо еще снять подлокотник. Откидываем его и хватаемся сверху за пластиковую пластину.
Выдергиваем ее и снимаем.
После этого достаем торкс из кармана и откручиваем болты крепления на подлокотнике.

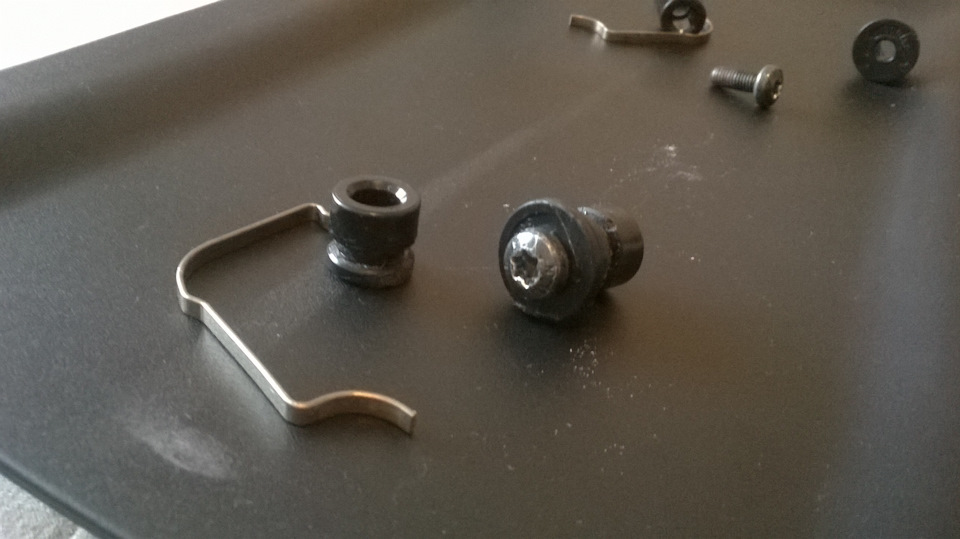

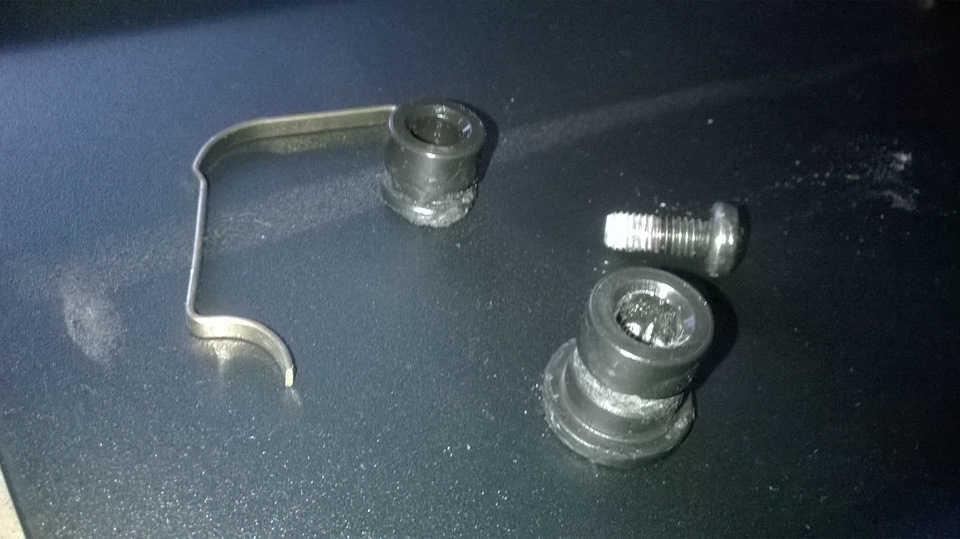

Достаем металлическую скобу — в нижней части давим отверткой и достаем. Потом руками снимаем втулки — их 4 штуки. Две одеваются просто так, а 2 закручиваются.
Затем отгибаем колечки и снимаем обшивку. К этому моменту машинка уже должна пропищать, что все постирано. Сиденья отправляем сушиться, спинки загружаем в машинку. Собирается в обратной последовательности. Колечки можно заменить стяжками. Фото выложу попозже, когда все это буду собирать. Сейчас сохнет) На все ушло не больше 1,5 часов вместе со стиркой и с учетом, что первый раз делал. Все оказалось просто.
Заднее сидение Форд Фокус 2
Заднее сидение автомобиля Ford Focus II Форд фокус 2
ЗАДНЕЕ СИДЕНЬЕ
Заднее сиденье оборудовано подголовниками, которые можно регулировать по высоте.
Для этого потяните подголовник вверх до момента фиксации (будет слышен щелчок). Для того чтобы опустить подголовник, нажмите на фиксатор и опустите его. Для снятия подголовника…
…нажмите на фиксатор и немного наклоните спинку сиденья вперед.
Нажмите на фиксатор и снимите подголовник.
Спинку заднего сиденья можно сложить полностью, на 2/3 или 1/3.
Для того чтобы сложить спинку…
…возьмитесь рукой за подушку сиденья…
…и откиньте ее вперед. Нажмите на фиксатор…
…и опустите левую часть спинки сиденья вниз. Примечание Подголовник должен быть в крайнем нижнем положении. Правую часть спинки сиденья сложите аналогично.
ИСПОЛЬЗОВАНИЕ ДЕТСКИХ СИДЕНИЙ
Согласно требованиям Правил дорожного движения детей до 12 лет необходимо перевозить в специальных детских сиденьях. Информацию о типах детских сидений и местах в автомобиле, на которые они могут быть установлены, см. в табл. 1.3. Таблица
1.3 Допустимость установки детских сидений в зависимости от весовой категории (вес, возраст ребенка)
Условные обозначения:
«–» – место не пригодно для установки сиденья;
«+» – место пригодно для установки сиденья;
«+*» – место пригодно для установки сиденья, но перевозить детей рекомендуется
с использованием соответствующих устройств на заднем сиденье.
Предупреждение
При установке детского кресла на переднее пассажирское сиденье отключите подушку безопасности пассажира (при ее наличии) .
Выключатель находится в правом верхнем углу вещевого ящика. Подушка отключается ключом автомобиля. При выключении подушки безопасности пассажира на панели приборов загорится сигнальная лампа отключения подушки безопасности (место, где находится лампа, показано стрелкой). Категории 0 и 0+ (до 13 кг) Шея двухлетнего ребенка очень хрупкая. Перевозите детей в сиденьях корзиночного типа, установленных против направления движения. В этом положении обеспечивается максимальная безопасность ребенка. Категория I (9–18 кг) Для перевозки детей от 2 до 4 лет используйте охватывающее сиденье, которое позволяет поддерживать ребенка с помощью специального детского ремня безопасности или специальной упругой подушки. Категории II (15–25 кг) и III (22–36 кг) Для детей младше 12 лет используйте детское сиденье в виде подушки с направляющими для ремней, обеспечивающими скольжение ремня безопасности по бедрам ребенка без перекручивания.
Ford focus 2 и 3 как разложить заднее сидение в автомобиле
Заднее сиденье автомобиля Ford focus 2 или Ford focus 3 оборудовано подголовниками, которые можно регулировать по высоте. Для этого потяните подголовник вверх до момента фиксации (будет слышен характерный щелчок).
Для того чтобы опустить подголовник в автомобиле Ford focus 2 или Ford focus 3, нажмите на фиксатор и опустите его.
Для того чтобы снять подголовник с сидения в автомобиле Ford focus 2 или Ford focus 3
…нажмите на фиксатор и немного наклоните спинку сиденья вперед.
Нажмите на фиксатор и снимите подголовник.
Для перевозки крупногабаритных грузов на автомобилях Ford focus 2 или Ford focus 3 спинку заднего сиденья можно сложить полностью, на 2/3 или 1/3.
Для того чтобы сложить спинку возьмитесь рукой за подушку сиденья…
…и откиньте ее вперед.
Нажмите на фиксатор…
…и опустите левую часть спинки сиденья вниз.
Примечание
Подголовник в это время должен быть в крайнем нижнем положении. Правую часть спинки сиденья сложите аналогично левой.
