Длительные поездки могут быть утомительными и скучными. Настроив радио на любимую волну или включив диск с приятной музыкой, можно улучшить себе настроение, и путешествие покажется более увлекательным. Но иногда автолюбители сталкиваются с необходимостью замены штатной магнитолы. Причины могут быть самыми разными. Одни желают улучшить качество звука, у других устройство перестало правильно работать.

Также возможны случаи, когда в комплектации автомобиля не предусмотрено наличие автомагнитолы. Поэтому водителям приходится обращаться в автосервисы и выкладывать немалые суммы за оказанные услуги. Однако монтаж музыкального приемника не является сложным процессом. Обладая минимальными навыками и знаниями об основах электротехники, можно выполнить установку автомобильной штатной магнитолы своими руками. Также производители устройств всегда прилагают к изделию подробные инструкции со схемой и фото.

Виды автомобильных магнитол

Штатная магнитола в автомобиле Магнитола размера 2 DIN

Перед приобретением музыкального прибора необходимо обратить внимание на особенности автомагнитолы, которое изначально установлено в машине. В том случае, если приемник отсутствует, надо осмотреть предназначенную для него нишу. Магнитолы делятся на два основных вида:

• Стационарные (монтируются в процессе производства автомобилей).
• Встраиваемые (обладают съемной панелью или снимаются с помощью специальных салазок).

Помимо этого, различают одноблочные (1DIN) и двухблочные (2DIN) проигрыватели. Одноблочные приемники наиболее распространены. Однако многие автовладельцы желают, чтобы штатная магнитола обладала большим количеством функций. Поэтому в последнее время возрастает спрос на двухблочные автомобильные магнитолы. Величина корпуса и наличие цветного экрана позволяет водителям не только слушать музыку, но и просматривать киноленты, телевизионные каналы, использовать в качестве своеобразного навигатора. Но следует помнить, что формат магнитолы должен обязательно соответствовать марке автомобиля.

Как выбрать штатную магнитолу

Чтобы выбрать автомагнитолу, следует заранее определиться, какие функции она должна выполнять. Ведь сегодня выпускается множество приемников, которые способны не только воспроизводить видео или музыку, но также обладают возможностью подключения разнообразных датчиков и дополнительных устройств. Конечно, чем больше функций будет у автомобильной магнитолы, тем она будет дороже стоить. После этого выбирают модель, которая будет иметь привлекательный дизайн, и приемлемую стоимость. Важно обратить особое внимание на производителя устройства. Ведь известные компании предлагают своим клиентам гарантийное обслуживание, а также сервисную поддержку.

При покупке стоит уточнить несколько таких важных деталей, как:

• модель, марка и год выпуска автомобиля.
• комплектация машины.
• модель установленной магнитолы.
• наличие специальной кнопки на руле.

Установка автомагнитолы

Чтобы подключить музыкальный приемник своими руками, прежде всего, необходимо детально изучить схему и инструкцию, которая идет в комплекте с прибором. Если же самостоятельная установка кажется трудным процессом, то можно посмотреть представленные на сайте фото и видео. Также следует проверить наличие необходимых проводов и креплений, которые понадобятся во время выполнения работ.

Существует два основных способа монтажа аудиопроигрывателя:

1. Сначала устанавливают разъемы формата ISO. Рекомендуется использоваться именно этот метод крепления, поскольку он обеспечивает прочные соединения и гарантирует долгий срок работы штатной магнитолы. При этом установка музыкального приемника не вызовет трудностей даже у неопытного человека. Для этого нужно демонтировать прежнюю автомагнитолу и переключить штекеры к новому устройству. После этого приемник с помощью салазок возвращают в нишу.
2. При этом способе установки обрезают электрические провода, которые идут от жгутов проводки автомобиля или от штекера приемника. Затем при помощи изоляционной ленты соединяют соответствующие кабели. Существенным недостатком данного способа является его недолговечность. Изолента довольно плохо переносит сильные морозы в зимний период, что может привести к короткому замыканию. Чтобы избежать этой ситуации, стоит использовать термоусадочные трубки либо особые зажимные клеммы.

Рамка для магнитолы

Для установки музыкального прибора может понадобиться специальная рамка. Она необходима для того, чтобы надежно закрепить прибор и гармонично соединить все элементы внутреннего дизайна машины. Рамка для монтажа автомобильной штатной автомагнитолы должна подбираться одновременно со всеми остальными деталями аудиосистемы. Но в таком случае выбор устройства сильно усложняется. Поэтому многие автолюбители применяют переходную рамку. Ее прикручивают к передней панели машины, после чего устанавливается проигрыватель. Некоторые водители предпочитают сделать такую рамку самостоятельно.

Особенности установки автомагнитолы

Для получения качественного результата следует учитывать следующие советы:

• Чтобы правильно установить устройство своими руками, необходимо обязательно придерживаться указаний, которые написаны в инструкции. Нарушение правил может привести к пожару или поломке прибора. Также не желательно пользоваться схемой или инструкцией от другой модели магнитолы, так как могут отличаться маркировки и цвета электрических проводов.
• Для подключения всех элементов аудиосистемы рекомендуется использовать провода, сечение которых составлять более 1,5 – 2 мм. Кабели меньшего размера приводят к искажению или исчезновению звука.
• Для того чтобы звук в автомобиле был качественный, стоит приобрести и установить сабвуфер. Он будет воспроизводить низкие частоты, что, в свою очередь, снимет нагрузку с главных динамиков.

Монтаж аудиосистемы имеет ряд своих особенностей. Поэтому для получения хорошего результата процесс установки можно посмотреть на видео.

Утверждение, что любое бортовое устройство должно быть надежно и правильно закреплено, банально. Обычно универсальная арматура входит в комплект поставки, а штатные устройства подразумевают аналогичное исполнение с заводскими элементами.

Проблем с монтажом аудиоустройства обычно не возникает из-за приспособлений, имеющихся в комплекте. Но всегда бывают исключения, универсальные крепления магнитолы смогут помочь, когда нужно установить не штатную модель на автомобиль с пробегом, и сделать это самостоятельно.

Магнитола в автомобиле

Универсальные комплекты обеспечивают простую инсталляцию своими руками, но не всегда могут обеспечить необходимую надежность и конструкционную защиту вашей магнитоле.

Краткий обзор вариантов крепления

В продаже можно встретить несколько вариантов приспособлений для 1 din и 2 din, включая модификации модульного типа, представляющие собой законченные решения. Самым современным, конечно, является роботизированный лифт, включающий в себя движущие элементы. Этот вариант нельзя считать общедоступным. В большинстве случаев используются хорошо зарекомендовавшие себя способы.

Монтаж к торпедо

В некоторых автомобилях с целью обеспечения надежности монтажа аудиосистемы и отсутствия рисков выхода из строя, в результате вибрации, монтаж проводится к торпеде, то есть к силовой арматуре автомобиля. Вся торпедо держится на трубе, к которой фиксируется с помощью специализированных уголков. Такой вариант монтажа практикуется в ряде премиальных автомобилей, например, Тойота, Мазда и другие. Продуманная силовая конструкция, в свою очередь, обеспечивает бесшумность салона.

Где найти необходимые запчасти? В каталогах запасных частей к вашему автомобилю, например, номера уголков для Тойота Карина следующие — 86211-20330 и 86212-20320. Примерно это выглядит так, как на фото. Аналогичным образом реализовано жесткое крепление для 2 din магнитолы.

Монтаж с помощью шахты

Монтаж магнитолы 1 и 2 дин с помощью шахты без дополнительной фиксации практикуется АвтоВАЗом. В основном принято крепить устройство к центральной консольке с помощью шахты. В свою очередь, медиасистема оказывается закреплена обычными пластиковыми защелками. Это так называемая безвинтовая арматура, применяемая также в Лачетти. При всем удобстве инсталляции, оказывается, что, по сути, устройство висит и не может выдержать даже небольшую ударную нагрузку. При этом имеет вес девайса около 1 кг.

Результат подобного монтажа понятен без дополнительных объяснений, вдобавок такая инсталляция может еще повредить (банально разломать) переднюю консоль. Большинство автомобилистов не задумываются, зачем сделаны дополнительные отверстия в корпусе автомагнитолы по бокам.

Дополнительные отверстия в автомагнитоле

Они сделаны именно для качественного монтажа 1 и 2 дин к торпедо, с помощью уголков описанных в первом варианте. Это заводские крепления, дополняющие стандартную шахту или рамку. Их можно приобрести в автомобильных магазинах. Некоторые поставщики продают их как кронштейн крепления магнитолы. Но это неправильная трактовка, кронштейн и рамка представляют собой похожие способы монтажа, при этом отличные от описанных.

Проявляется недостаток монтажа без жесткой фиксации сначала в виде посторонних шумов. Затем лопается и консоль. Если вы хотите избежать этого, прикрепите автомагнитолу изначально правильно, как это предусмотрено производителем.

Корзина и другие варианты крепежной арматуры шахтного типа

Шахта, корзина, рамка на 1 din и двухдиновые версии представляют собой модификации шахтного монтажа. Но как уже говорилось выше, далеко не все конструкции обеспечивают необходимое жесткое положение автомагнитоле, которое ее убережет от повреждений в момент удара и езду по неровным дорогам. Производители оригинальных запчастей и реплик предлагают различные комплекты, в том числе, состоящие из нескольких дополнительных частей, собирающихся в единый крепежный модуль.

Безвинтовой монтаж

О безвинтовой инсталляции на 1 и 2 дин, реализуемой, например, Лачетти, говорилось выше. Это очень удобно при самостоятельной установке, но не обеспечивает жесткость конструкции. Универсальные решения с гарантированной надежностью используют монтаж на защелки и дополнительный крепеж уголками к силовой арматуре.

Проблемой конечного владельца автомобиля становится то, что арматура для инсталляции устройств недостаточно продумана по своей конструкции. По этой причине лучше остановиться на рекомендованном производителем варианте монтажа. Причем это касается однодиновых и двудиновых версий. Во втором варианте (2 din) вес автомагнитолы может быть больше, качество сборки иногда хуже. Вероятность выхода из строя при вибрации выше.

Единственным способом обеспечить себе длительную работоспособность медиасистемы является использование варианта монтажа 1 и 2 din, предложенного производителем. Могут быть и исключения, например, монтаж аудиосистемы Kia Spectra на два кронштейна вряд ли можно назвать надежным. Двухдиновая автомагнитола без дополнительной фиксации не выдержит длительную скоростную езду.

Монтаж автомагнитолы Kia Spectra на два кронштейна

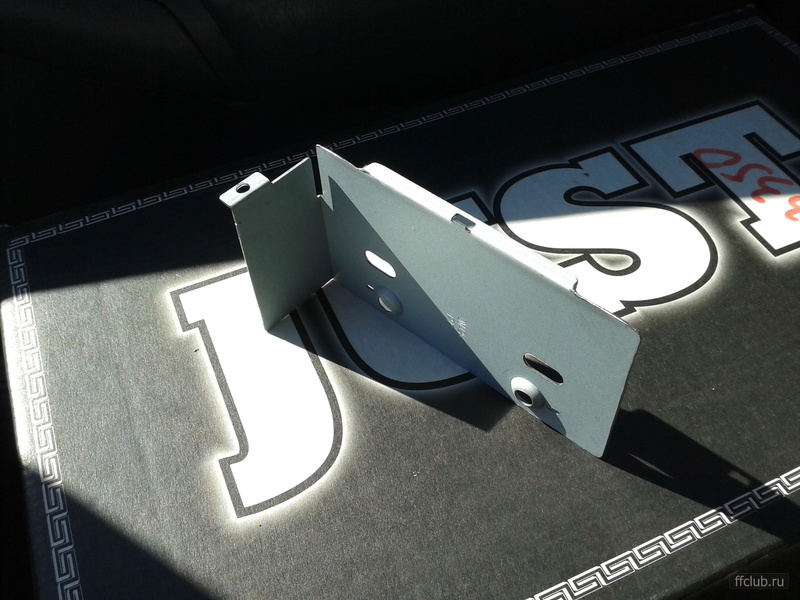

Некоторые умельцы устраняют недостатки монтажа или отсутствия приспособлений своими руками, но это возможно только для людей, хорошо знающих конструкцию своей машины. Крепление 2 дин магнитолы всегда должно выполняться к силовой арматуре авто. Надежность безвинтовой инсталляции той же Лачетти можно отследить в отзывах автомобилистов.

Что такое 2 din магнитола

Штатная 2 din магнитола автомобиля 2 din магнитола в тюнингованной тойоте

Сначала стоит определиться с терминами – что такое 2 DIN магнитола и чем она отличается от 1DIN. Потому что первый вопрос, который задаст вам менеджер в магазине по продаже аудиокомплектующих: какая модель вас интересует — 2 DIN или 1DIN.

Аббревиатура дин (DIN) происходит от названия национального института по стандартизации Германии: Deutsches Institut für Normung e.V. Не так давно (всего-то в конце 20 века, тридцать пять лет назад), производители автомобилей и автомобильной акустики осознали, что для общей пользы необходимо установить стандарт и единые подходы к размерам головного устройства, устанавливаемого в автомобили.

Ходить далеко не пришлось – оказалось, что немецкие специалисты по стандартизации уже имеют такой стандарт — DIN 75490. Четыре года спустя национальный немецкий стандарт был принят в качестве международного, имеющего номер ISO 7736. А названия стандартных типоразмеров для магнитол остались с приставкой DIN. Сейчас используется два типоразмера:

• 50х178 мм, глубина 155 – 165 мм – 1 DIN;
• 100х178 мм, глубина 145 – 190 мм – 2 DIN;

К слову, имейте в виду, что не все автомобильные концерны применяют единый стандарт DIN.

И зачем она нужна

Кроме возможности прослушивать музыку с помощью CD проигрывателя, тюнера и радио, модели стали обладать навигационными устройствами, выходом в интернет, возможностью смотреть телевизор, и пр. Кроме более широких возможностей, 2 дин мультимедиа центры, как правило, имеют более хорошее звучание.

Поэтому если владельца авто перестала устраивать 1 DIN магнитола, то вполне понятно желание установить что-нибудь более современное и функциональное. Примеры дизайна современных моделей можно посмотреть на фото.

Как это сделать

Если автомобиль оборудован посадочным местом под 2 din, то проблем нет никаких – подобрал подходящую по запросам модель, купил, вынул дефолтный вариант, поставил в штатное место новую магнитолу – всего делов. Также несложно сменить магнитолу 2 din на модель 1 din – буде такая необходимость. Правда, тут потребуется покупка переходной рамки, которая перекроет ненужное отверстие в приборной панели.

Переходная рамка может потребоваться и в случае, если в салоне автомобиля осуществлена установка штатной магнитолы, вписанный в дизайн салона авто. Переходник позволит вписать в интерьер салона более продвинутую модель вместо штатной заводской. Гораздо больше возникнет проблем у владельца более древних моделей автомобилей, где штатное отверстие на панели под магнитолу не предусматривает установку расширенного варианта.

Как установить магнитолу 2 дин, там, где для нее нет места

Если вы являетесь обладателем машины с приборной панелью, рассчитанной на Головное Устройство типоразмера 1 дин, это совсем не значит, что вам недоступен качественный звук и прочие мультимедийные радости. Установка 2 дин магнитолы в этом случае потребует значительно больше средств, а если решили произвести все операции своими руками, то и знаний и умений, но произвести все необходимые манипуляции для достижения хорошего результата вполне возможно.

В сервисцентре вам смогут помочь решить этот вопрос профессионально. Но если хочется все сделать самостоятельно или нет охоты кормить сервисменов, что является вполне оправданным желанием, то в этом случае, если достаточных знаний нет, перед началом работ по апгрейду центральной консоли приборной панели, ознакомьтесь с видео инструкцией.

Какие проблемы могут возникнуть

Подобные работы потребуются и для внедрения нового ГУ и в другие модели, оборудованные устройствами стандарта 1 дин.

Установка магнитолы в машину является достаточно сложным и кропотливым процессом, который требует некоторых навыков и определённых знаний. Большая часть автолюбителей обращаются по этому поводу в специализированные сервисы либо же техцентры.

В таком варианте результат произведённой работы должен быть положительным. В автосалонах качество установки может быть уже не таким хорошим, как кажется на первый взгляд. Объясняется это тем, что мастер просто физически не успевает, как следует обслужить весь поток поступающих автомобилей.

Как установить автомагнитолу

В некоторых ситуациях водители, у которых есть навыки самостоятельного ремонта машины, зачастую стараются произвести самостоятельную установку автомагнитолы. Но для этого необходимо знать особенности монтажа и подключения автомагнитол в машины с разными уровнями оснащённости.

В минимальный набор аудиосистемы для автомобиля входит головное устройство, комплект акустических систем, а также проводки. Все последующее оборудование будет появляться с возрастанием требований к качественности звука.

Более распространены сейчас магнитолы стандарта 1DIN. У производителей европейских машин ниша как раз такого размера. У американских, японских и корейских машин ниша для установки автомагнитолы в два раза больше в высоту, которая имеет стандарт 2DIN.

Как и чем закрепить автомагнитолу в автомобиле

Любой головной аппарат крепится двумя методами: фронтальным креплением при помощи специальной монтажной рамы и боковым креплением. В инструкции для магнитолы отлично расписаны эти два метода установки. Фронтальная панель закрепляется при помощи специальной монтажной рамы, которая входит в комплект многих головных устройств 1DIN. Автомобильные магнитолы 2DIN иногда не имеют подобного типа монтажа.

Это объясняется большим весом аппаратов. Чтобы закрепить автомагнитолу требуется вначале поставить держатель в гнездо на панели впереди и отогнуть зубцы для фиксации на угол девяносто градусов. После чего уже подключённая магнитола устанавливается в монтажную раму.

При наличии штатных стандартных элементов крепежа в машине, ставится боковое крепление. Когда выбрана необходимая позиция, чтобы отверстия на кронштейне и автомагнитоле совпадали, закрепляется блок при помощи специальных винтов. Для более надёжного закрепления нужно надёжно затянуть все четыре винта. В инструкции ко всем автомагнитолам всегда есть информация о максимальной длине винтов крепления.

Очень важно во время самостоятельной установки магнитолы аккуратно закрепить её в передней части панели. В комплект к магнитоле входит несколько декоративных рамок, которые закрывают по контуру все устройство. В основном такой рамки хватает. Однако в тех ситуациях, когда в стандартное отверстие для 2DIN ставится автомагнитола стандарта 1DIN, понадобиться, применить специальную рамку с заглушкой.

Подключение автомагнитолы своими руками

Во время подключения магнитол 1DIN и 2DIN, используется провода со специальными разъёмами либо стандартный разъем ISO. Иногда в автомобиле отсутствует разъем и проводка. Если нет проводки, потребуется проложить её собственноручно. Это довольно сложная ситуация, когда установщику понадобиться, произвести прокладку проводки незаметно под обшивкой салона.

Просто замечательно, если в машине предусмотрен разъём ISO, тогда вопрос как установить автомагнитолу будет решен очень быстро. В этом варианте следует соединить подходящие части разъёма машины с головным устройством и вставить штекер для антенны в гнездо.

К большому огорчению машины с нестандартными разъёмами встречаются намного чаще. Здесь можно поступить несколькими наиболее простыми способами: использовать дополнительный переходной разъём либо же откусить разъем в машине и головном аппарате с дальнейшим соединением каждого из проводов в отдельности.

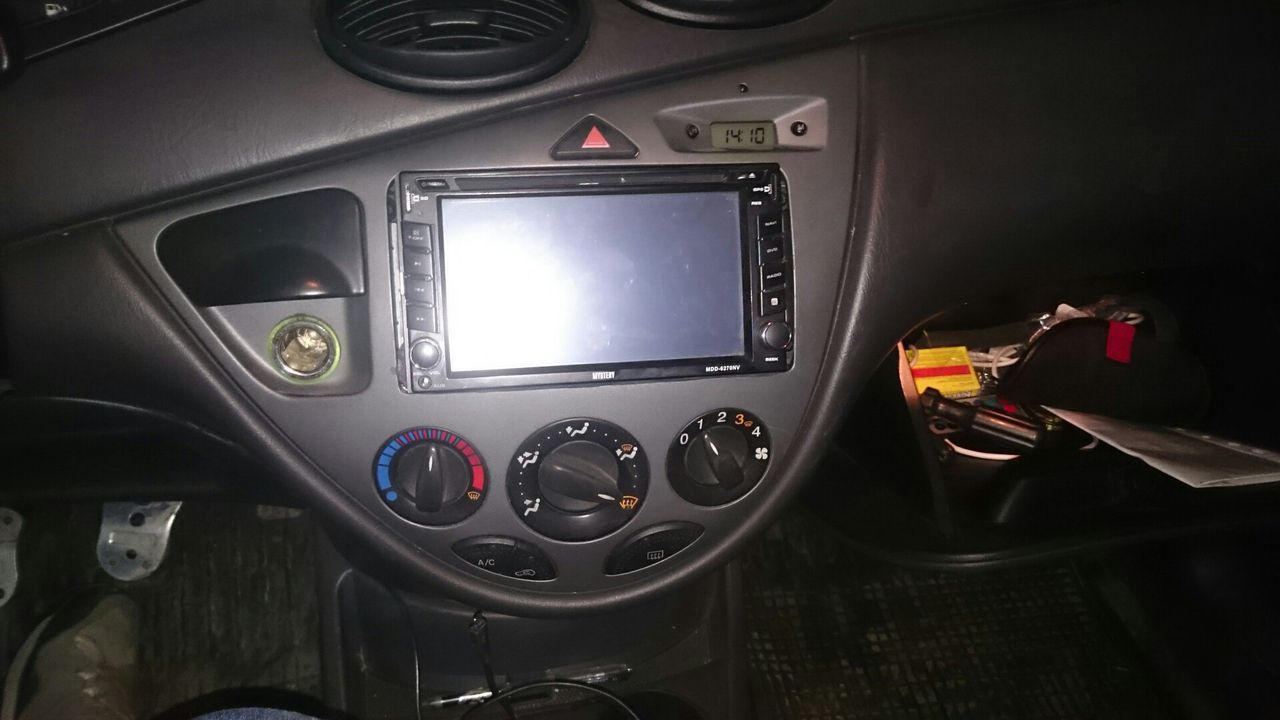

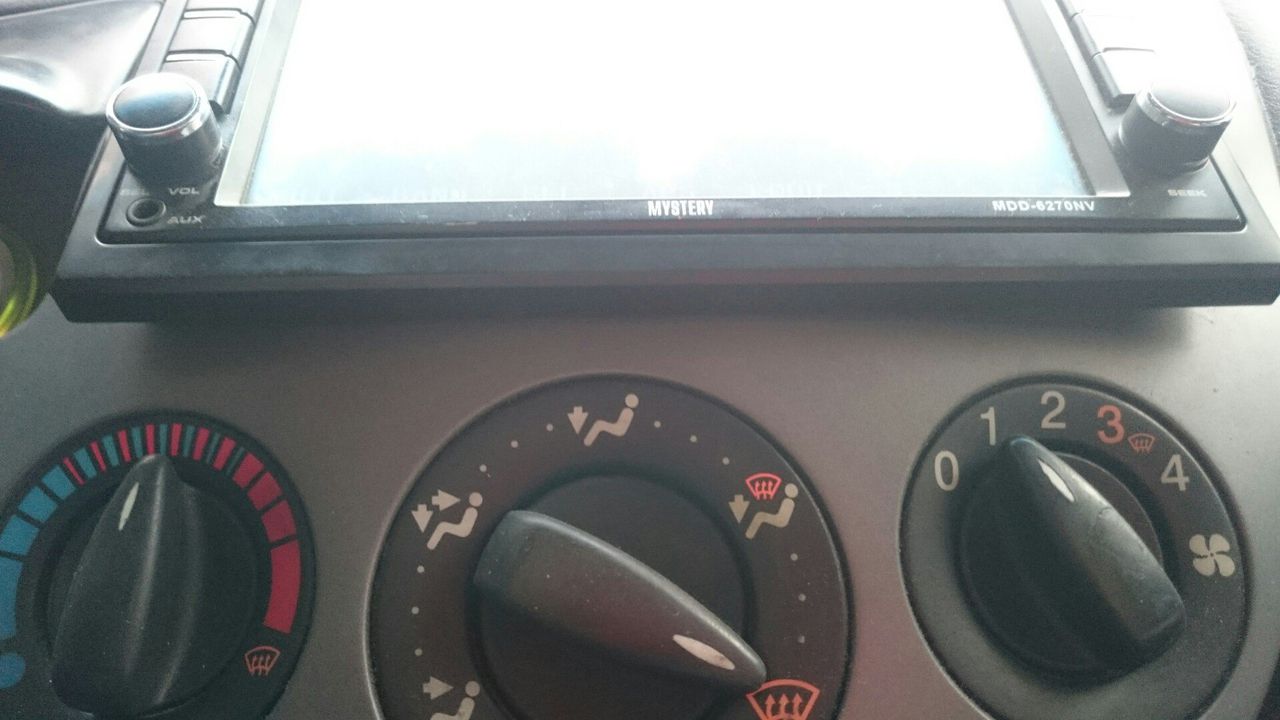

Привет всем!
Установил в мае, но никак руки не доходили что бы выложить.

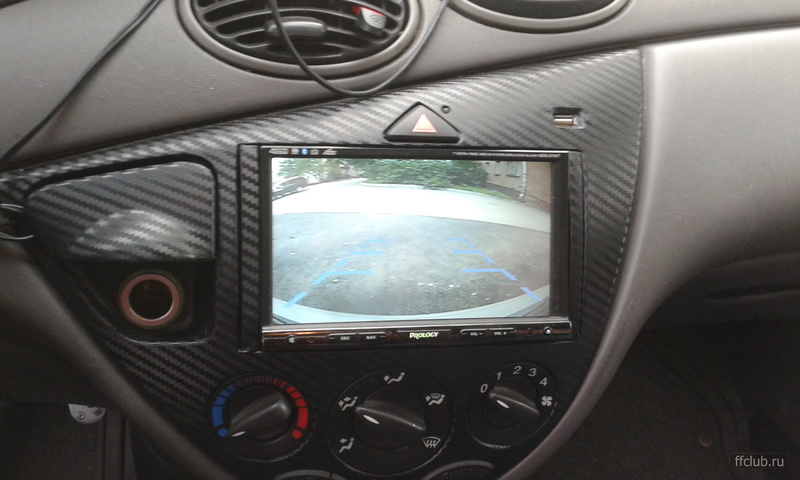

Магнитола PROLOGY MDN-2740.

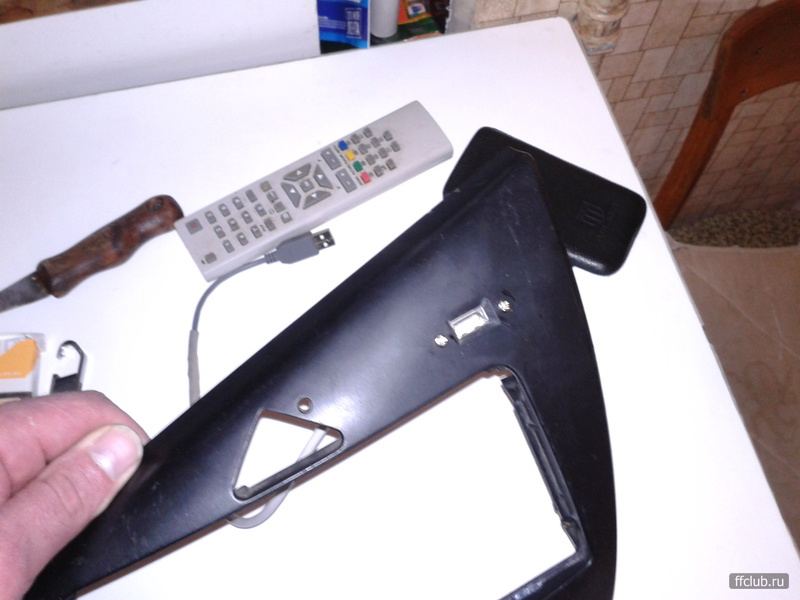

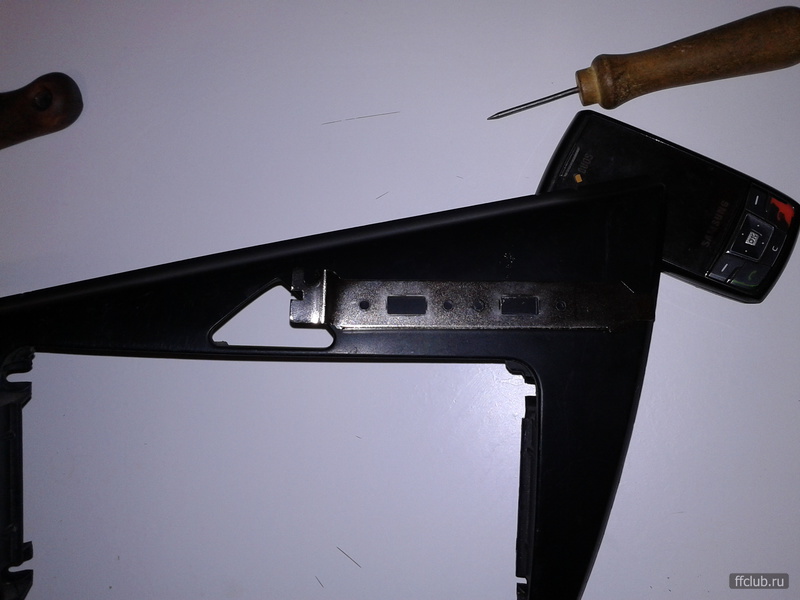

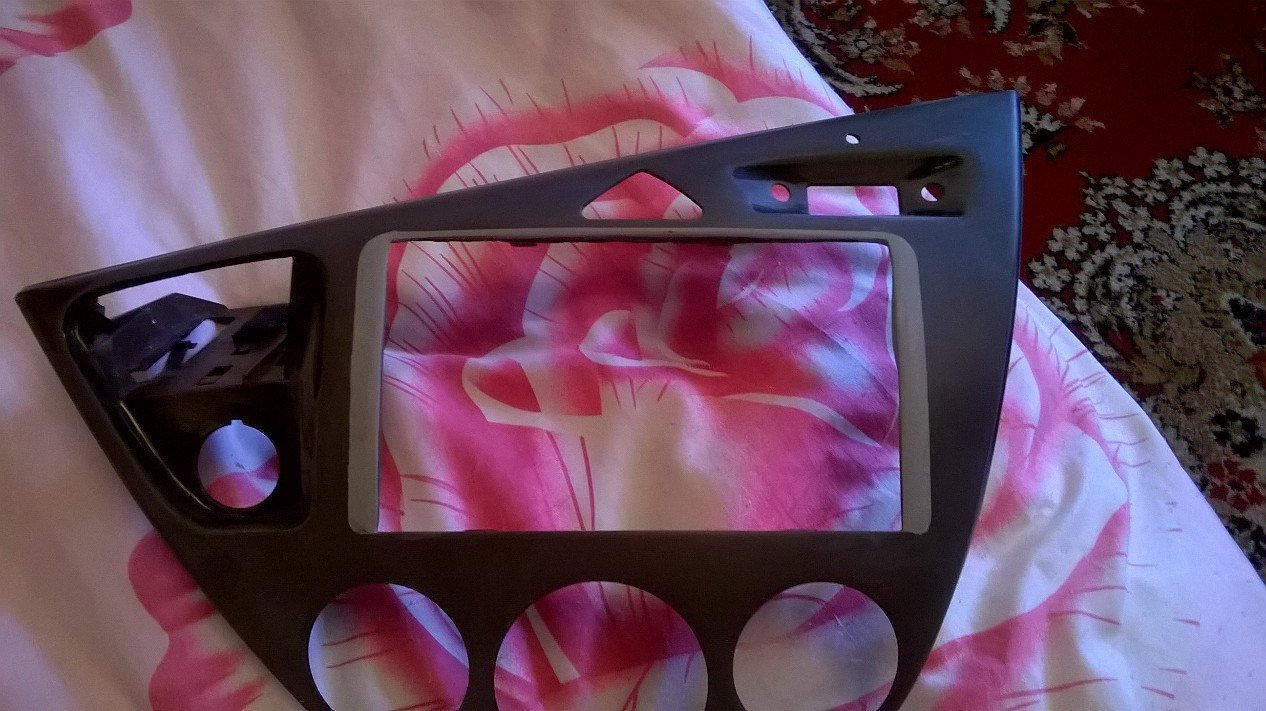

Установка была стандартно, как у всех: резал, пилил, точил, подгонял. Пришлось даже комплектные от магнитолы кронштейны для крепления распилить, настолько плотно было, что иначе, просто не влезала в консоль.

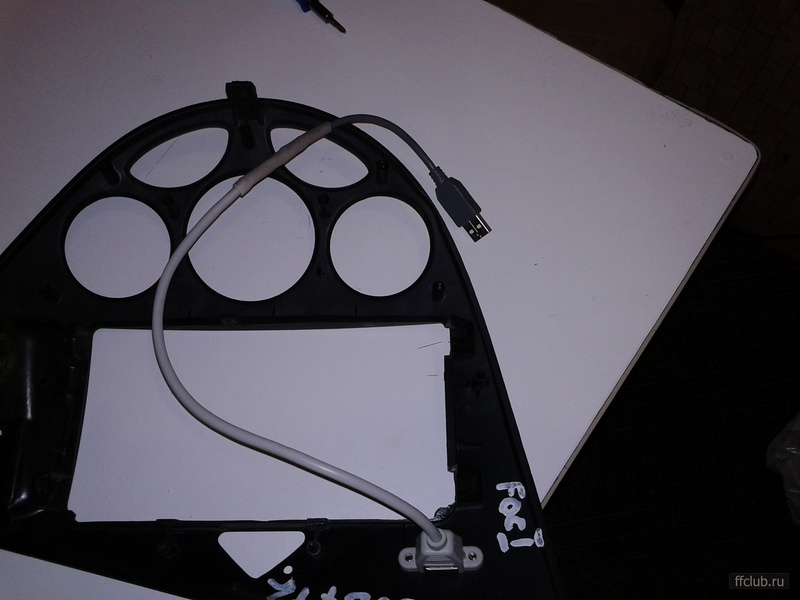

Очень неудачное решение, на мой взгляд, USB вход на задней панели на шнурке. Решил я его вывести не переднюю панель. Использовал для переходника USB разъем от компа.

По окончании, как смог, обклеил все это безобразие пленкой. (клеил в первый раз, посему, есть небольшие косячки). Ну, и соответственно, из плотного пенопласта сделал боковые заглушки, которые так же обклеил. В дополнение, установил и подключил камеру.

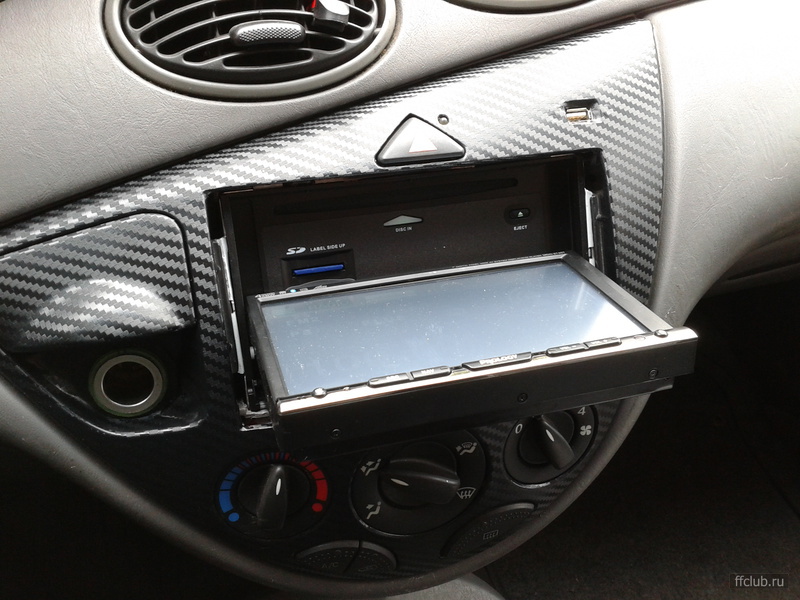

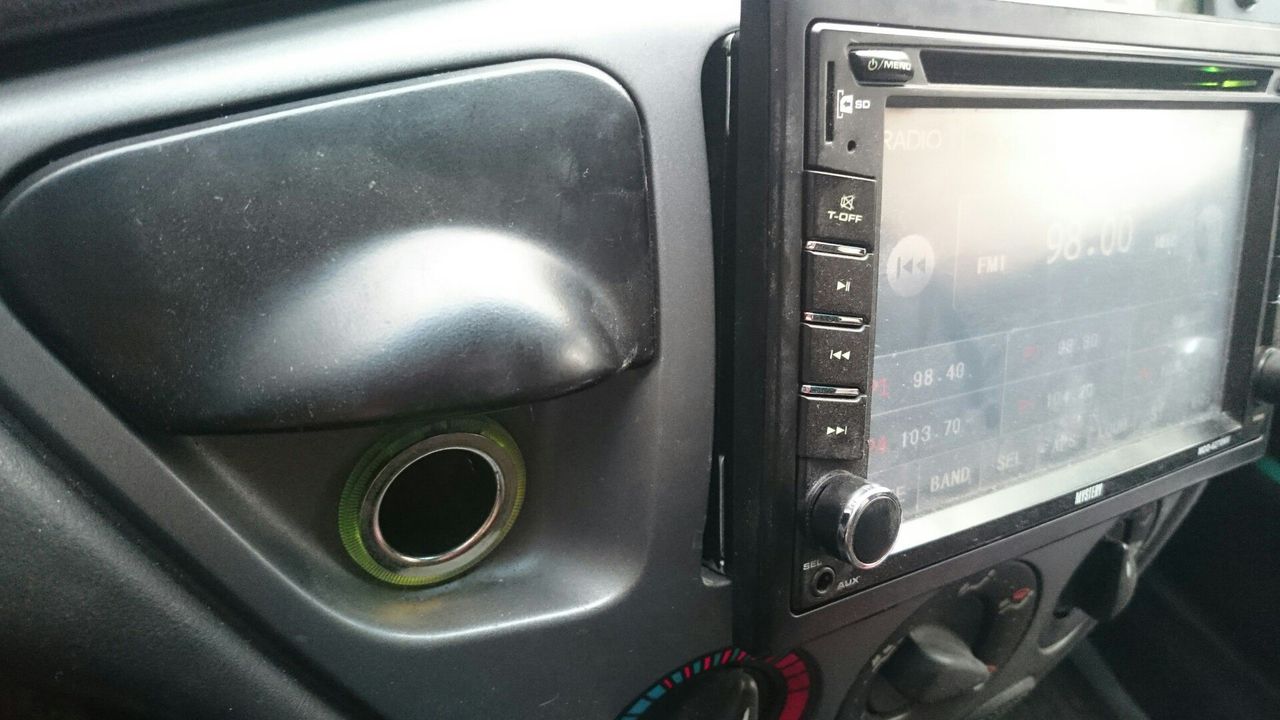

В итоге, получилась вот такая картинка.

Я поставил kenwood ddx3051,
докупил за 400 р. заглушки в остающиеся отверстия справа и слева от магнитоллы.
подпилить пришлось только корпус кнопки аварийки.
Bys[ проблем не возникло

amaic
Мне боковушки панели пришлось подпиливать, иначе не влезало. Да и щели под заглушки перекрылись отбортовкой каркаса от магнитоллы.
Так что с этим мне не повезло. Да и подвижный дисплей тоже доставил некие неудобства для монтажа.

У меня стоит kenwood 3051
для установки пришлось подпилить кнопку аварийки (в нижней части убрал излишки пластмассы)
по глубине лучше бы она бала на 10-15 мм меньше — провода мешают плотно ее утопить

amaic
И все же мне не дает покоя вопрос — как снять 2-х диновую магнитолу с такими рамками?
Подскажи, плиз, ты пробовал ее снимать?
У меня пока только одна мысль — сломать защелки этих переходных рамок и заказать на ebay новые.
Потом прикрутить их только на 2 задних винта. До них хоть можно добраться из под торпедо.

У меня рамки винтами прикручены к магнитолле
Сама панель торпеды сидит за счет собственного веса без крепежа. пожтому сначала снимается панелль торпеды с магнтоллой, а потом откручивается магнитолла.

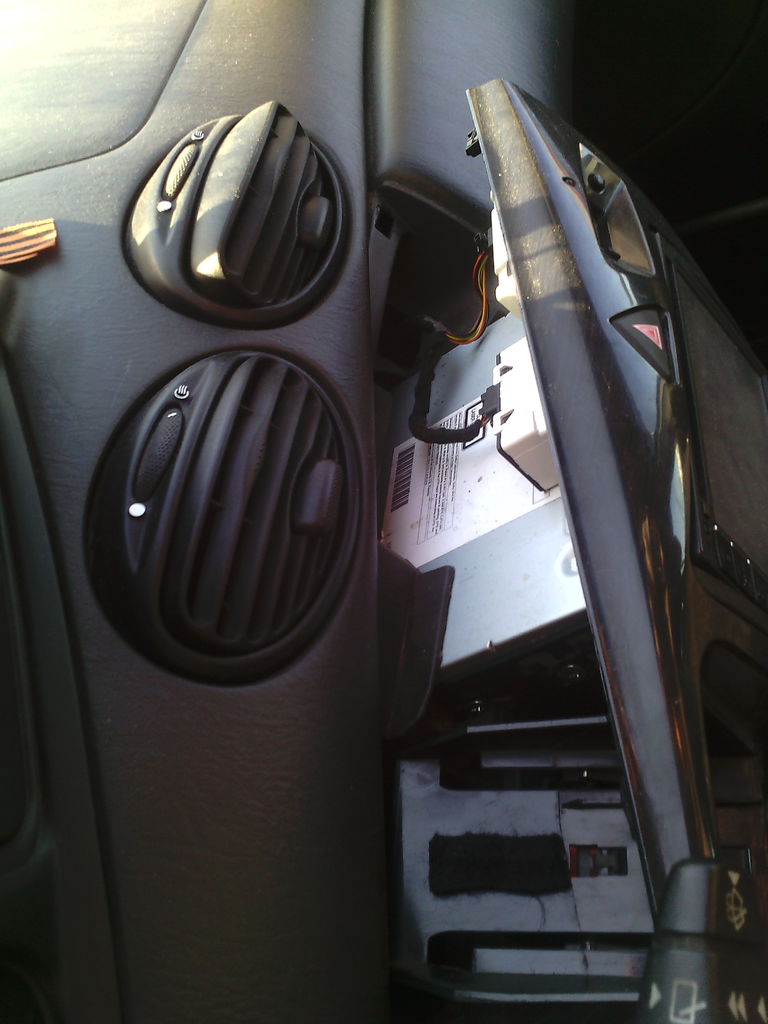

Это реально лучше 1 раз увидеть чем 20 раз прочитать

постараюсь сегодня-завтра сделать фото

Если же ты уже все намертво закрепил то тут 2 пути.
чем-то тонким и жестким подопгнуть каждую из 3-х защелок каждой из рамок. у меня ушло минут 20 на 1 защелку (еще когда свою только думал как ставить)

2-й путь на мой взляд проще.
заказать новые рамки. по ним на старой разметить места защелок и аккуратно высверлить , потом сломать защелки и вуаля.

amaic
А ты накладку торпеды подпиливал со всех сторон?
Я ее только сверху и снизу подпилил, по бокам оставил.
Суть в том, что переходные рамки магнитолы защелкиваются на торпеду и собой прижимают накладку торпеды.
Хорошо, что я ее забыл четырьмя винтами к торпеде прикрутить
Я когда ставил, без накладки торпеды защелкнул магнитолу и проверил, можно добраться сзади или нет.
С накладкой все оказалось по другому

я винты взял самые короткие

если магнитолу надо снять — просто откручиваются винты и она вынимается в сторону проводов.
так как лицевая часть уже чем сам корпус — то для установки пилить накладку не нужно, только корпус кнопки аварийки

amaic
Спасибо за фотки!
Ну раз мне свою не снять, воспользуюсь твоими

Магнитола у тебя не болтается? Я подпиливал накладку торпеды и кнопку аварийки вверху и внизу, по сторонам не трогал.

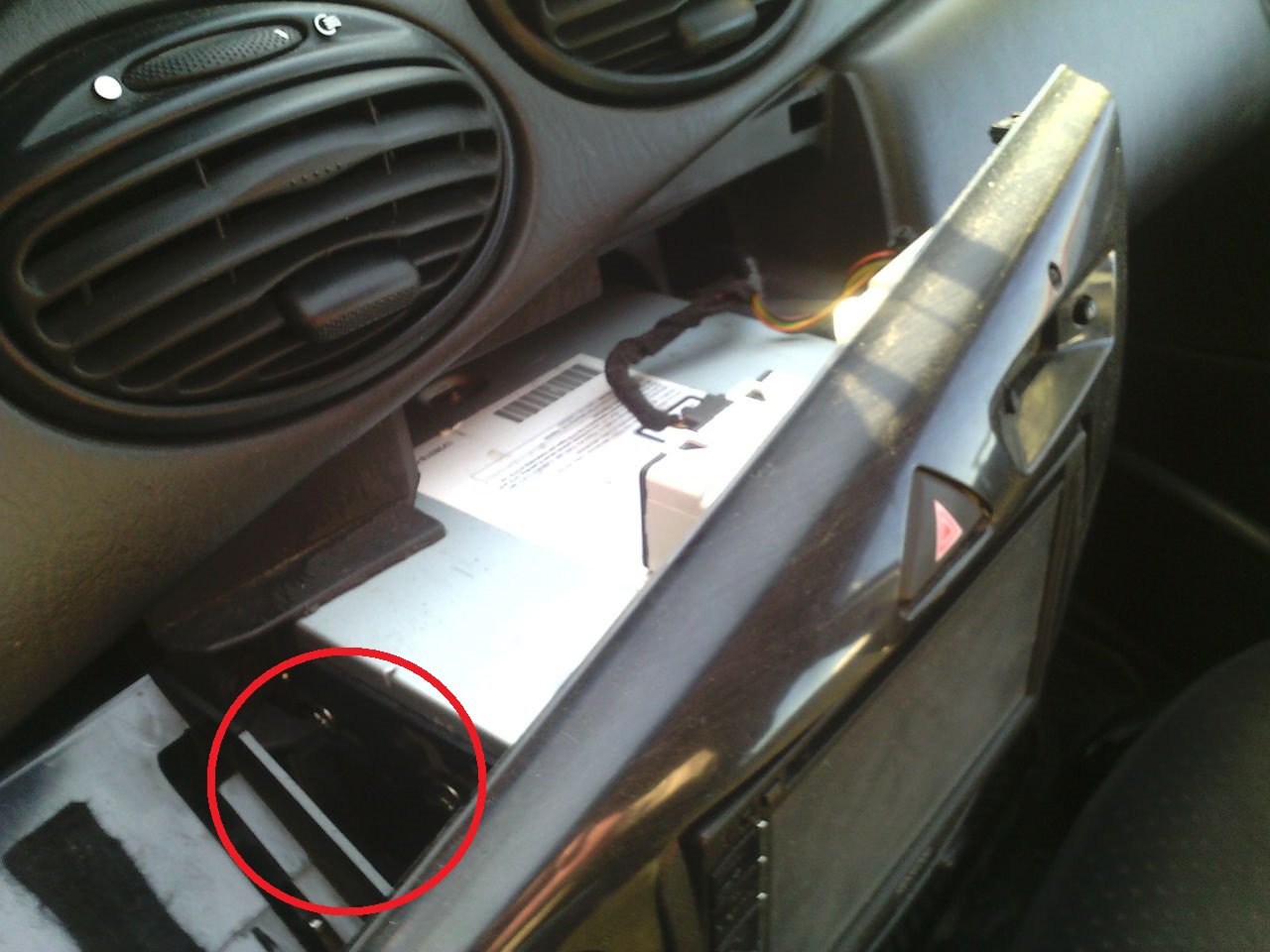

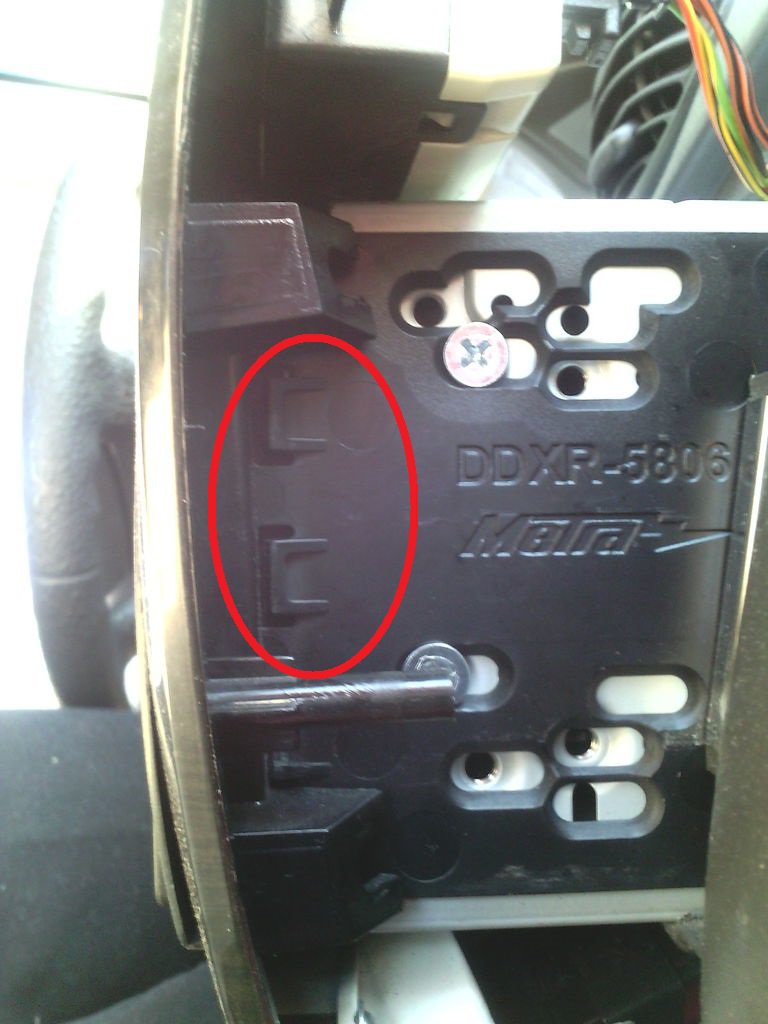

Все дело в том, что у меня вот эти места

Защелкиваются на места для оригинальной магнитолы на торпеде. На фотке даже видно, что есть расстояние до накладки

Если туда не защелкнуть — магнитола болтается и торчит немного вперед.
Я ее как положено защелкнул и теперь она очень жестко сидит в вперед ее не выдвинуть

странно.
я поставил так, как стояла рамка под 1-din

у меня магнитола не болтается.

я не очень понял за что ты ее закрепил, однако подозреваю чтодаже если защелкивать их за торпеду — то надо сначала к ним прикрутить магнитолу, потом защелкнуть, а потом сверху установить накладку.
думаю это будет даже правильнее.тогда ты снача снимаешь накладку, а потом магнитолу

я, если честно, не очень понимаю что тебе мешает снять накладку торпеды

amaic
Сначала я прикрутил рамки к магнитоле с помощью 4-х винтов с каждой стороны.
Потом установил накладку торпеды и уже после этого вставил магнитолу.
Вот она и защелкнулась на штатные места, как я и писал выше.
Снять накладку мешает рамка, которую я подпилил только сверху и снизу.
По бокам остались выступы для салазок и рамка через них не пролезет

Ну а накладку вместе с магнитолой не получается снять потому, что она крепко защелкнута на торпеду.
Не могу понять, почему она у тебя снимается отдельно от магнитолы?
Ты же сбоку тоже не подпиливал?

Если по твоему алгоритму то она у тебя защелкнулась на накладку, так же как и у меня (если с боков не пилил)

Ты накладку винтами на шурупы крепил перед тем как мгнитолу впихивал? если да — то понятно почему ты ее снять не можешь

amaic
Да в том и дело, что защелкивается она не на накладку, а на торпеду.
Даже на твоей фотке видно, что между защелками рамки и накладкой есть расстояние.
Вот как раз в этом месте и защелкивается на торпеду.
Накладку не прикручивал, тоже думал снять магнитолу с накладкой вместе.
На практике при попытке ее выташить только пластик трещит.
Ладно, в любом случае спасибо за участие!
Подожду теплых деньков и буду пытаться снять, заказав перед этим новые рамки на ebay

16 сент ября 2015

BlakBratan
Холодная сварка 2 компонентная как пластилин.Смешал и погнал делать,после чуток аккуратно напильником ровные углы и шкурил!

Ребят, помогите с магнитолой в наше время для фф1 usa. 1 дин или 2 дин, какую выбрать не знаю.
Если 2 дин, то что делать с переходной рамкой?Где ее брать?

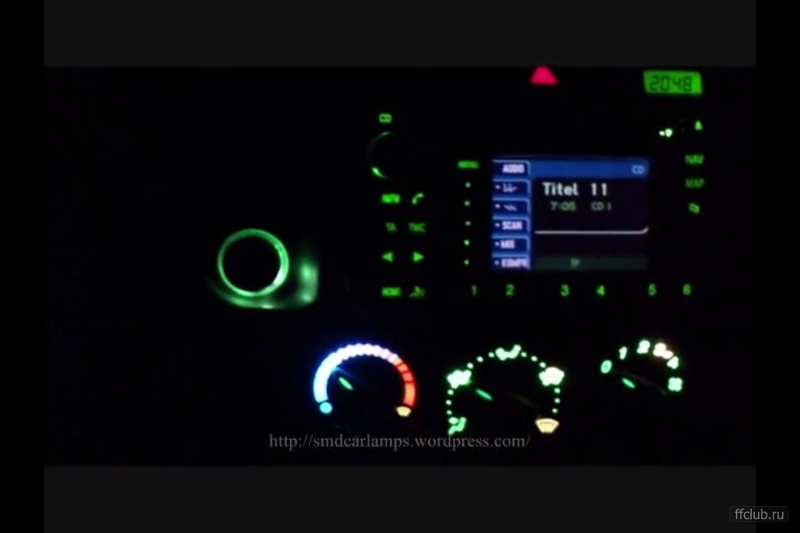

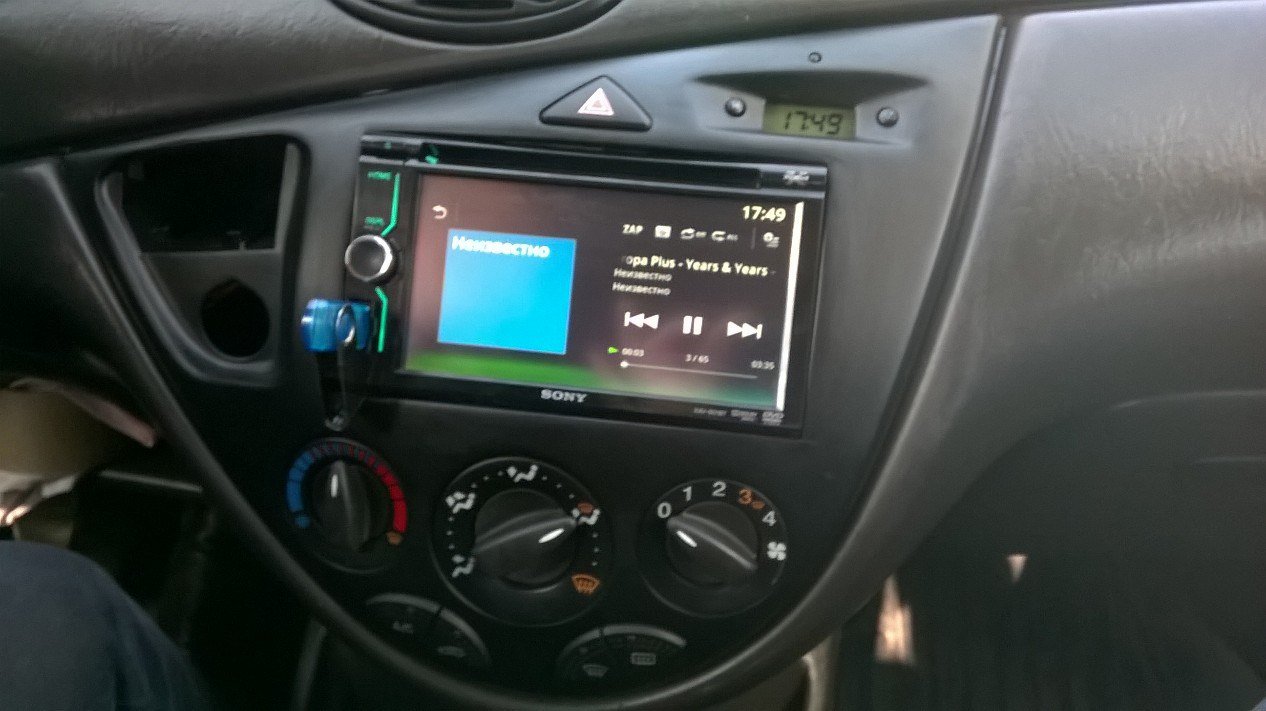

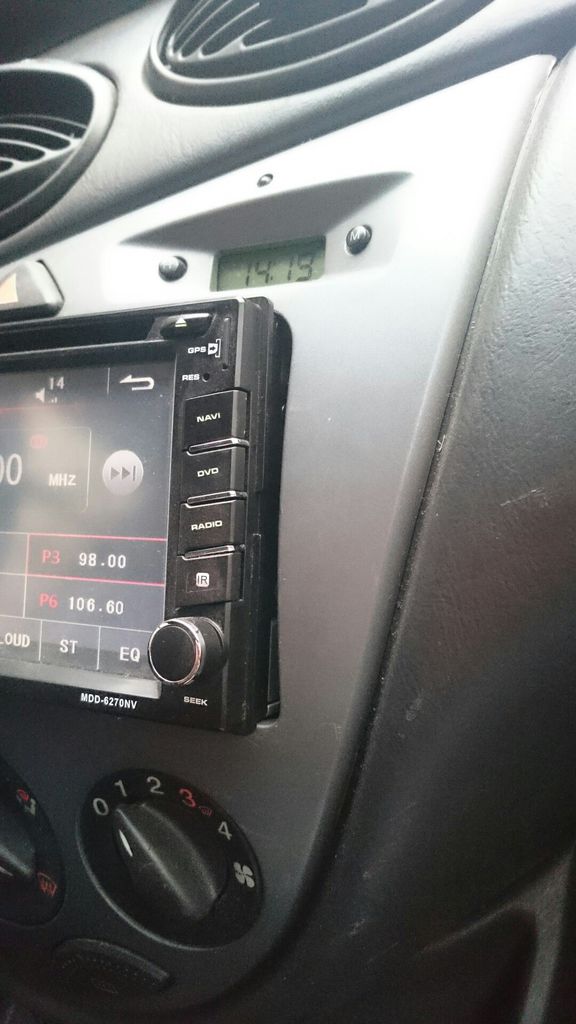

Купил я форда уже с установленной 2-din магнитолой. Сама магнитола радовала, но вот установлена она была совершенно некрасиво: довольно таки большая часть магнитолы торчала снаружи.

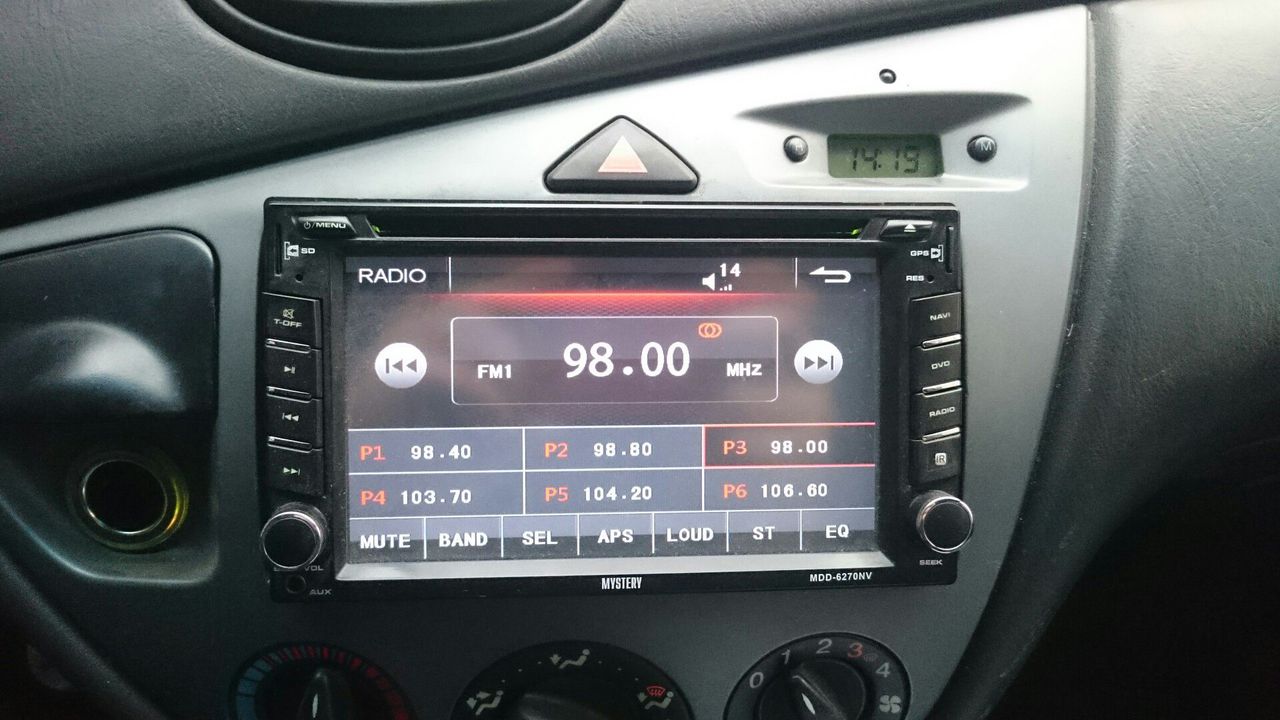

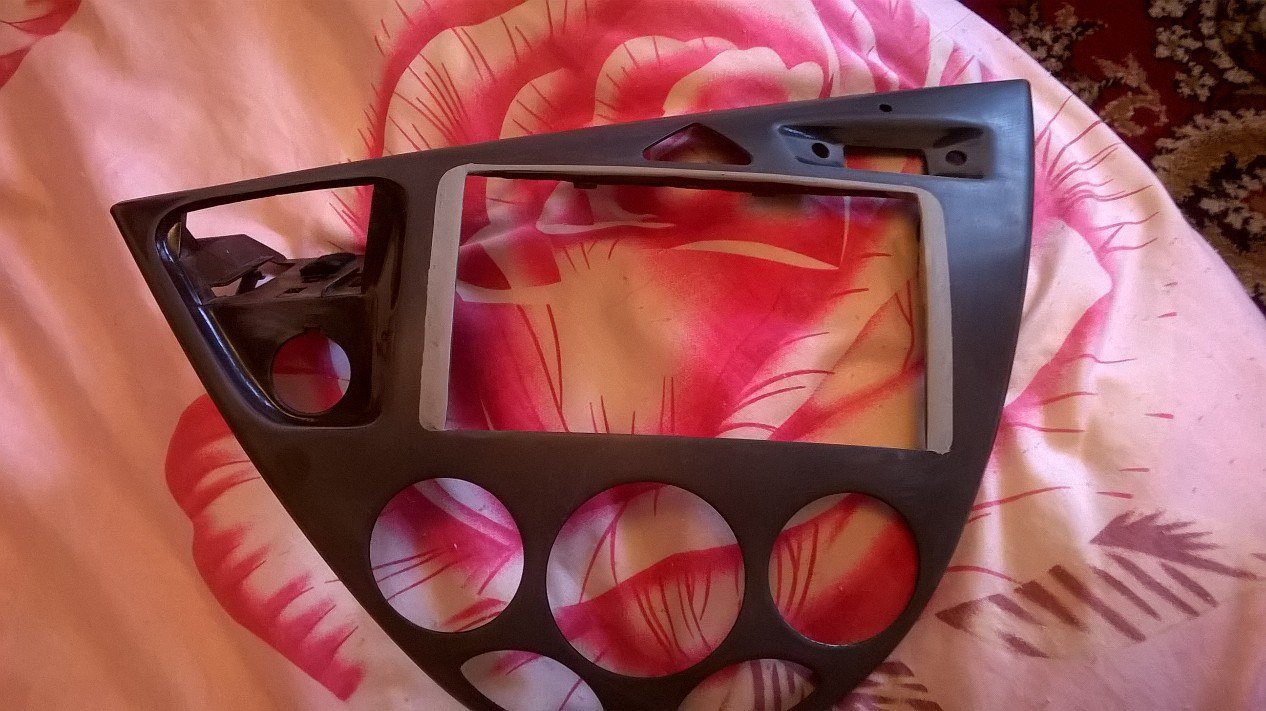

Решено было переделать. я снял рамку, обрезал крепления рамки на магнитоле, что позволило углубить магнитолу в торпеду. Из остатков рамки сделал заглушки побокам от магнитолы. результат такой:

Всем доброго времени суток! Установил планшет вместо (вместе) магнитолы. Получилось ка кто так ))

Roman88
Панель штатная, переделанная, удалили пепельницу и прикуриватель (все ровно не курю ) перенесли аварийку, часы тоже убрали

По самому проекту коротенько:

— Панель как я уже написал штатная модифицированая, по материалам использовался пластик (запаивали и делали скосы в проеме), шпаклевка, обычная матовая черная BODY.
— сам планшет NEXUS 7 3G
— питание планшета сделано по схемам с pccar. По сути удалили батарею и через DC-DC преобразователь на 5в питается от АКБ автомобиля.
— работает через AUX, в торпеде за планшетом установлена ГУ кенвуд какой-то (который был до планшета), вот тут хитрость сделана. Из панельки ГУ выпаян энкодер (крутилка громкости). Т.е. грубо говоря ее мы вынесли на рамку (на фото видна крутилка), а к кнопке в этом энкодере подпаяны контакты включения (просыпания) планшета.

Читайте также:

• Как разобрать lifan x60
• Как установить двигатель на иж юпитер 5
• Как установить навигацию в камри в 50
• Шкода октавия подушки безопасности как срабатывают
• Как попасть на ралли водителем

Как подключить (установить) китайскую магнитолу 2 din (дин) в машину и схема распиновки разъемов

Магнитолы

На чтение 5 мин Просмотров 8.2к. Опубликовано 26.11.2018

При подключении китайской магнитолы нужно обратить внимание, что на задней панели находится маркировка узлов. В помощь владельцу авто к магнитоле прилагается инструкция по эксплуатации и в ней же можно найти схему присоединения проводов. Трудности при подключении появляются, когда процесс подходит к электропроводке.

Как подключить

Если в автомобиле и в головном устройстве находятся разъемы ISO с одинаковой схемой распиновки, то подсоединить китайскую магнитолу 2din не составит трудностей. Для этого потребуется произвести демонтаж прошлого проигрывателя и установить новое устройство на те же разъемы. После этого собирают консоль.

При необнаружении разъемов ISO в головном устройстве или в авто потребуется заменить магнитолу на другую и подключить ее специальным переходником. Или используют обрезанный штатный кабель и провод из новой китайской автомагнитолы и соединяют их вместе по схеме подключения. Для этого потребуется сделать переходник своими руками. Если проводить установку самостоятельно, необходимо следить, чтобы не было повреждений на контактах, а также безопасно провести изоляцию проводов.

Соединять кабели вместе следует при помощи следующих действий:

• скрутки;
• пайки;
• зажимных разъемов-клипс.

Если провода требуется изолировать в месте скруток, то используют термоусадочный кембрик. Этот материал применяют вместо изоленты.

Существует иной способ, чтобы подключить китайскую магнитолу в машину — для этого используется прикуриватель, как разновидность схемы подсоединения к аккумулятору. В этом случае сигнал не проходит через замок зажигания. Если подключение осуществляется через провод, то красный и желтый штекер соединяют вместе.

При длительных остановках рекомендуется отключать разъем от прикуривателя.

Если подключать магнитолу этим способом, то устройство будет потреблять заряд аккумуляторной батареи.

Подключение автомагнитолы при помощи разъемов ISO предусматривает распределение схемы распиновки. На магнитоле ее указывают, а к подводящему гнезду к автомобилю могут не предоставлять этой информации. Если неправильно подсоединить провода, то не будет звука или может возникнуть замыкание.

Читайте также:

Замена или установка магнитолы 2 din – отличный и несложный способ модернизировать акустическую систему Вашего автомобиля. А также подключение усилителя, колонок и других неотъемлемых частей звуковой системы.

Схема распиновки

При подсоединении китайских проигрывателей к машине требуется провести правильное подключение проводов. Проведение монтажных работ становится ответственным этапом. К основным требованиям схемы подключения для правильного подсоединения проводов относят следующее:

• Правильная разработка схемы разъемов.
• Электромонтажные работы проводятся качественно, проходя все этапы.
• Проверка правильности выполненного монтажа со схемой распиновки разъемов в китайских 2din автомагнитолах.

Для установки и подключения проигрывателя необходимо ориентироваться на стандартный ISO интерфейс. В иностранной магнитоле устанавливается китайцами 2 din размер гнезда. Это делают для того, чтобы при замене не потребовалось вносить изменения и впаивать новые входы для подсоединения к авто. Дополнительно при взгляде на схему каждому автовладельцу становится ясно, как проводится подключение контактов. Перед подсоединением проводов требуется приобрести стандартные переходники.

Схема подключения и распиновки в китайской магнитоле проводится, начиная с изучения гнезда. Разъем разделяется на 2 части, где располагается ряд контактов на секции А и В.

Дополнительно в каждой части находится по 2 ряда разъемов для подключения.

Верхние контакты справа налево считают четными номерами, а нижние относятся к нечетным числам. Это разделение на секциях А и В одинаковое.

Затем проводится распиновка на китайских магнитолах с размером гнезда в 2 дин, где выделяют следующее назначение контактов по цветам:

• А4 — контакт красного цвета, предназначен для подачи постоянного питания в 12 В.
• А6 — небольшой разъем синего цвета для выхода питания на автомобильную антенну.
• А7 — контакт желтого цвета, потребляет 12 В при включенном АСС.
• А8 — разъем черного цвета для массы.
• В1 — белый контакт, выводящий на правый задний динамик с положением +.
• В2 — выход наполовину белый и черный, предназначен для правого заднего динамика с положением -.
• В3 — светло-коричневый контакт, проводит подачу положительного сигнала на правый передний динамик.
• В4 — белый выход отрицательного сигнала на правый передний динамик.
• В5 — коричневый контакт для левого переднего динамика со значением +.
• В6 — фиолетовый выход для левого переднего динамика со знаком -.
• В7 — зеленый контакт, выводящий положительный сигнал на левый задний динамик.
• В8 — зелено-черный выход на левый задний динамик с отрицательным значением.

Как установить

Для монтажа и установки китайской магнитолы с размером гнезда в 2 din потребуется подготовить инструменты и материалы. По стандарту понадобится отвертка, нож и кусачки. Дополнительно следует взять специальный переходник с разъема ISO на штатный штекер, если это необходимо. Монтажные работы проводятся по этапам, которые нельзя нарушать.

Чтобы провести установку китайской магнитолы, потребуется сначала проверить соответствие электрических схем в проигрывателе и автомобиле. Если наблюдаются некоторые отличия, то следует переставить контакты разъемов на необходимые места. Чтобы не возникло проблем, потребуется отключить аккумулятор при помощи отсоединения минусовой клеммы или проводов питания.

Чтобы установить китайский проигрыватель, следует снять старую автомагнитолу. Для этого при помощи отвертки выкручивают болты и саморезы и снимают головное устройство. Затем магнитолу примеряют в рамку и вставляют в нишу консоли, чтобы провести настройку крепления. Проигрыватель снимают и на салазках отгибают лепестки. После этого рамка закрепляется в намеченном положении. Если есть винтовые отверстия, то можно использовать штатные крепления.

После закрепления рамки следует вытащить провода с разъемами 2 din наружу, чтобы подключить к задней панели на магнитоле. Если штекер не соответствует, то используют переходник. Затем проигрыватель устанавливают в рамку, но еще не закрепляют. Перед фиксацией требуется подключить питание, чтобы проверить работоспособность головного устройства. Когда все в порядке, надавливают на автомагнитолу, чтобы закрепить ее, а затем на рамку для этой же процедуры.

• Как установить магнитолу в Гранту
• Как подключить магнитолу к аккумулятору
• Распиновка магнитолы Форд Фокус 2
• Провода для магнитолы

Установка автомагнитолы 2 din

Установка автомагнитолы 2 din – это задача, которую можно выполнить самому или в студии автозвука, чтобы сделать автомобильный салон более комфортным и современным. Многие водители предпочитают использовать 2din автомагнитолы, так как они позволяют наслаждаться многофункциональностью и высоким качеством звука. Однако, установка такой магнитолы может потребовать использования специальных рамок, особенно в случае, если она не предназначена для конкретной марки автомобиля. Многие китайские магнитолы имеют нестандартные размеры, поэтому рамки необходимы для придания им правильной формы и обеспечения надежной фиксации в автомобильном салоне.

Важно учесть размеры и форму магнитолы, чтобы рамка точно подходила к салону вашего автомобиля. Заказав переходную рамку, вы сможете легко установить магнитолу без необходимости делать дополнительные дыры или изменять конструкцию автомобиля.

Современные автомагнитолы имеют андроид, большой дисплей (например, 9 дюймов), могут поддерживать беспроводное подключение и другие удобные опции. Цена зависят от их характеристик и производителя. Установка 2 din магнитолы в Газель или Ниву будет отличаться от установки в легковой автомобиль, поэтому рекомендуется обратиться к инструкции, которая идет в комплекте с приобретенным устройством.

Как правильно установить магнитолу 2 din: полезные советы и подробная инструкция

Подключение автомагнитолы 2 Дин — это отличный способ улучшить звуковое и визуальное оборудование вашего автомобиля. Вы сможете наслаждаться качественным звуком, большим экраном и множеством дополнительных функций, таких как навигация, Bluetooth-подключение и многое другое. Мы расскажем вам, как правильно установить магнитолу и дадим полезные советы.

1. Подготовка и выбор магнитолы 2 din

Прежде чем приступить к установке, убедитесь, что вам подходит формат магнитолы 2 din. Он распространен для многих автомобилей, включая модели, такие как Приора, Форд Фокус, Киа Рио, Гранта, Логан, Нива, Веста и многие другие. Проверьте размер отверстия в автомобиле и сравните его с размером магнитолы. Также спросите у продавца или в сервисе, есть ли для вашей марки автомобиля переходные рамки и кабели для подключения. Правильные переходные рамки и кабели позволят установить магнитолу без необходимости внесения изменений в автомобильную электронику. Вы можете выбрать магнитолу с операционной системой Android, если вы хотите использовать дополнительные функции, такие как навигация, доступ в интернет, установка приложений и многое другое.

2. Установка автомагнитолы

1. Снятие старой. После того, как вы отключили аккумулятор, аккуратно снимите старую, отсоединив все кабели и отвинтив все необходимые болты. Внимательно и аккуратно отключайте кабели, чтобы не повредить контакты.
2. Подсоединение новой. После удаления старой установите новую в отверстие. Последовательно подключите все кабели, следуя инструкции и аккуратно закрепите ее в отверстии с помощью крепежных болтов.
3. Подключение переходных рамок. Если для вашей марки машины необходимы переходные рамки, установите их в соответствии с инструкцией. Переходные рамки помогут грамотно и надежно закрепить автомагнитолу в отверстие.
4. Подключите аккумулятор. После того, как автомагнитола была закреплена и все кабели были подключены, подключите аккумулятор и проверьте ее работоспособность.

3. Дополнительные советы

Вот несколько полезных советов:

• Перед установкой магнитолы убедитесь, что вы прочитали инструкцию и смогли понять все шаги.
• Не торопитесь и будьте аккуратны. Неправильное подключение может привести к повреждениям в машине или неправильной работе электроники.
• Если вам сложно самостоятельно подключить 2дин автомагнитолу, обратитесь к профессионалам в сервисе.
• Не забудьте подключить все необходимые кабели, такие как антенна радио, антенна GPS (если у вашей автомагнитолы есть навигация) и другие.
• Проверьте, что все функции автомагнитолы работают должным образом после установки. Проверьте звук, функции навигации и другие возможности устройства.

Подключение может быть произведена своими руками с помощью детальной инструкции и некоторых простых инструментов. Также, она может быть выполнена в сервисе автомагнитол или специалистами по установке автотехники.

Заключение

Если вы хотите установить автомагнитолу, следуйте данной инструкции и рекомендациям. Не забудьте проверить ее совместимость с вашим автомобилем, выбрать правильные переходные рамки и подключить все кабели. При необходимости обратитесь за помощью в нашу студии автозвука Гараж.

Подготовка: что вам потребуется

Перед подключением необходимо подготовить все необходимые материалы и инструменты. Следующий список поможет вам определить, что вам потребуется для успешной установки:

• Переходные рамки — это специальные пластиковые или металлические элементы, которые позволяют подогнать автомагнитолу 2 дин под размер и форму салона вашего автотранспорта. Вам необходимо выбрать правильные рамки в зависимости от марки и модели машины. Часто в продаже встречаются переходные рамки для популярных марок, Веста, Логан, Нива и других.
• Автомагнитола 2 дин. Выберите которая вам подходит. Существуют разные типы и модели, включая классические и китайские модели, а также модели с системой Android.
• Инструменты: мерный инструмент (например, линейка), отвертки, проводники, ножницы, ключи и т.д.

Цена переходных рамок и автомагнитол могут различаться от их качества, производителя, модели, функциональности и других факторов. Установка автомагнитолы 2 din может потребовать определенных дополнительных материалов и компонентов, таких как кабели, разъемы, адаптеры и т.д.

Если вы имеете достаточные навыки и опыт, вы можете попытаться установить 2 din своими руками, следуя инструкциям, описанным в руководстве по эксплуатации. Однако, если у вас нет необходимого опыта, рекомендуется обратиться к профессионалам.

Основные шаги подключения автомагнитолы 2 Дин: пошаговая инструкция

• Подготовка автомобиля
• Выбор и покупка автомагнитолы
• Закупка дополнительных материалов и инструментов
• Снятие старой
• Подготовка для установки новой
• Подключение проводов
• Установка в панель автомобиля
• Проверка работоспособности
• Закрепление в машине
• Завершение подключения

1. Подготовка автомобиля

Перед подключением необходимо убедиться, что поверхность панели чистая и сухая. Также проверьте, что все остальные компоненты автомобиля находятся в рабочем состоянии.

2. Выбор и покупка магнитолы

Берите 2 din в соответствии с маркой и моделью вашего авто. Учтите все необходимые функции, такие как размер экрана (например, 9 дюймов), поддержка андроид, наличие GPS и т.д. Уточните цену и наличие у продавца.

3. Закупка дополнительных материалов и инструментов

Для установки 2 din потребуются переходные рамки или рамки, соответствующие марке и модели автомобиля. При необходимости приобретите дополнительные кабели, разъемы или другие аксессуары.

4. Снятие старой магнитолы

Отсоедините провода от старой магнитолы, аккуратно извлеките ее из панели автомобиля и удалите ее.

5. Подготовка для установки новой магнитолы

Установите переходные рамки или рамки в панель автомобиля в соответствии с инструкцией производителя. Проверьте, что они прочно закреплены.

6. Подключение проводов

Соедините провода с соответствующими разъемами в автомобиле. Убедитесь в правильности соединений и защелкивании разъемов.

7. Установка автомагнитолы в панель автомобиля

Вставьте новую в переходные рамки или рамки и аккуратно установите ее в панель автомобиля. Убедитесь, что она прочно фиксируется и не блокирует работу других компонентов автомобиля.

8. Проверка работоспособности

Включите мотор автомобиля и проверьте работоспособность новой автомагнитолы. Проверьте функции, звук, экран и другие возможности. Убедитесь, что все работает правильно.

9. Закрепление магнитолы в автомобиле

Если все работает корректно, закрепите ее дополнительными креплениями или замками, предусмотренными производителем. Это поможет избежать случайного отрыва или падения ее при движении автомобиля.

10. Завершение установки

После полной установки убедитесь, что она правильно интегрирована в панель автомобиля и работает без сбоев. Проверьте наличие всех необходимых функций и удостоверьтесь, что новая магнитола полностью функциональна.

Наличие андроид-магнитолы размером 2 дин, такой как 2din магнитола 9 дюймов с дополнительными функциями и возможностью подключения к дополнительным устройствам сделает ваши поездки более комфортными и удобными.

И, конечно, перед тем, как принять решение о покупке магнитолы 2 din или произвести ее установку, учитывайте цены и бюджет.

Проверка работоспособности и настройка магнитолы 2 din

После присоединения автомагнитолы 2 Дин в ваш автомобиль (например, в Весту, Логан, Гранту, Киа Рио, Рено, Ниву, Приору, Газель или Форд Фокус) необходимо выполнить проверку работоспособности и настройку устройства.

Перед началом работы убедитесь, что магнитола правильно установлена с помощью переходной рамки, если необходимо, и убедитесь, что все соединения и провода подключены правильно.

Далее, включите магнитолу и проверьте, работает ли она корректно. Убедитесь, что есть звук и что он проигрывается без искажений. Проверьте работу всех аудиоканалов, чтобы убедиться, что музыка звучит со всех динамиков.

Также, убедитесь, что экран магнитолы работает и отображает все необходимые функции и настройки. Проверьте цветность и четкость изображения на экране.

Если магнитола имеет функцию навигации или подключения к интернету (например, для андроид-магнитол или китайских моделей), убедитесь, что они работают корректно. Проверьте, что навигационная система загружается и отображает карту, а также что магнитола может подключаться к сети Wi-Fi или 3G/4G и работать с интернетом без проблем.

Не забудьте проверить работу радио и настроить его на нужные вам частоты. Также, убедитесь, что вы можете вводить и сохранять станции радио в память магнитолы.

Проверьте работу функции Bluetooth и убедитесь, что магнитола может подключаться к вашему смартфону или другому устройству через Bluetooth и воспроизводить музыку или принимать звонки.

Если у магнитолы есть возможность воспроизведения видео, просмотра фотографий или подключения задней камеры, убедитесь, что они работают корректно.

Важно также проверить настройки магнитолы и внести необходимые изменения, чтобы приспособить ее к вашим предпочтениям. Это может включать настройку звука, яркости экрана, выбор рабочего языка, установку даты и времени и другие настройки.

И, конечно же, не забудьте проверить процессор магнитолы и ее производительность. Убедитесь, что магнитола работает плавно и без задержек, и что она может обрабатывать все необходимые функции без проблем.

В завершение, еще раз проверьте все соединения и убедитесь, что магнитола надежно закреплена в автомобиле. Но если что-то вас не устроит, вы можете обратиться к нам за консультацией или помощью.

Дополнительные советы и рекомендации

Подключение автомагнитолы 2 Дин – это процесс, который можно выполнить самостоятельно, но он требует определенных навыков и знаний. В этом разделе представлены дополнительные советы и рекомендации, которые помогут вам успешно установить автомагнитолу.

• Перед присоединением автомагнитолы 2 din вам необходимо подготовить все необходимые инструменты и материалы. В зависимости от марки и модели автомобиля, могут потребоваться переходные рамки или специальные крепления.
• При выборе 2 din обратите внимание на ее размеры и форму. Некоторые модели автомобилей могут иметь специфическую форму панели, поэтому нужно выбирать магнитолу под тип вашего автомобиля.
• При подключении 2 din к электросети автомобиля, обязательно проверьте соответствие проводов, чтобы избежать повреждения электрической системы автомобиля. Чаще всего, провода нестандартного размера и не подходят к штатным разъемам, поэтому может потребоваться покупка дополнительных переходников.
• Снимите защитную пленку, чтобы избежать появления неестественного блеска на экране.
• Если магнитола имеет экран размером 9 дюймов или больше, установите ее подальше от водителя, чтобы сохранить поле зрения и обеспечить безопасную езду.
• При покупке китайской автомагнитолы смотрите на качество. Часто дешевые модели имеют ограниченные возможности и низкое качество звука.
• Если вы устанавливаете магнитолу 2 din впервые, рекомендуется обратиться в студию автозвука, который поможет установить устройство наиболее эффективно и эстетично.

Установка магнитолы 2 din – это процесс, который требует внимания и осведомленности. Следуйте указанным выше советам и рекомендациям, чтобы успешно установить магнитолу и насладиться ее преимуществами на дороге.

Особенности установки автомагнитолы 2 Дин на конкретные модели автомобилей

Например, если у вас есть Рено или Форд Фокус, для установки 2 din вам потребуется специальная переходная рамка, созданная специально для этих моделей. Она обеспечивает надежное крепление ее в автомобиле и позволяет с легкостью соединить с оригинальными штатными проводами.

Для моделей Гранта и Веста также доступны специальные переходные рамки, которые упрощают процесс подключения. Благодаря этим рамкам вы сможете с легкостью заменить оригинальную на новую, установить собственные динамики и провести дополнительные работы с электропроводкой.

Если вы хотите установить автомагнитолу размером 9 дюймов, то вам лучше обратиться в автосервис или производителю, чтобы узнать, есть ли подходящие переходные рамки для вашей модели автомобиля. Обычные переходные рамки могут быть недостаточно широкими для установки такой большой магнитолы.

Если вы хотите сами подключить автомагнитолу, то вам понадобится набор инструментов, включающий отвертки, пассатижи и другие необходимые инструменты для снятия штатной и установки 2 din вместо нее. Также вам потребуется переходная рамка, которую можно купить в автомагазине или заказать через интернет.

Стоимость зависит от функциональности, особенностей и бренда. Однако, китайские модели обычно дешевле, чем известные бренды. Но тоже с штроким функционалом.

Для некоторых моделей автомобилей, таких как Газель, Киа Рио, Нива, Логан и другие, также имеются подходящие переходные рамки.

Китайские модели с операционной системой Андроид также доступны для установки в автомобили. Они обладают набором дополнительных функций и возможностей, таких как навигация, интернет, приложения, подключение к камере заднего вида и др.

Вопрос-ответ:

Как установить магнитолу 2 din самостоятельно?

Возможна, но требует определенных навыков и инструментов. Во-первых, необходимо отключить аккумулятор автомобиля. Затем нужно снять старую и очистить место под установку новой. После этого следует подключить провода новой к соответствующим разъемам автомобиля и закрепить ее в специальном крепеже. Затем провода необходимо подключить к акустической системе автомобиля. В завершение установки нужно проверить ее работу и убедиться в правильности ее функционирования.

Как выбрать?

При выборе нужно обратить внимание на ряд критериев. Во-первых, нужно учесть размеры и соответствие их размерам авто. Потом возможности и функции — радио, Bluetooth, USB и другие. Ещё посмотрите бренд и репутацию производителя. Можно почитать отзывы и рекомендации пользователей.

Сколько стоит подключение в сервисном центре?

Стоимость зависит от региона, сложности подключения и сервисного центра. Обычно цены на начинаются от 1000 рублей до нескольких тысяч рублей.

Какие инструменты необходимы?

Для установки необходимы следующие инструменты: отвертка или специальный ключ для снятия старой, проводники для подключения к машине, инструменты для закрепления новой (возможно понадобится отвертка, плоскогубцы и т. д.), и, возможно, некоторые другие специализированные инструменты, зависящие от конкретной модели.

Отзывы

Иван Петров

Статья о подключении интересует меня, так как недавно я приобрел новую магнитолу для своей Приоры. Я долго искал подходящую модель, учитывая мои потребности и, конечно же, цену. В итоге, я выбрал 2 din автомагнитолу, так как она обладает множеством полезных функций, а именно возможностью подключения камеры заднего вида и функцией Bluetooth, что очень удобно в пути. Перед установкой магнитолы, я изучил несколько инструкций и прочитал много полезных советов. Оказалось, что для разных марок машин требуются разные переходные рамки. В итоге я решил воспользоваться услугами студии установки Гараж. И не пожелел! За 1,5 часа уложились. И без очередей. По записи. Благодарю!

Екатерина Попова

Я недавно решила обновить автомагнитолу в моей машине и решила установить китайскую. Долго искала информацию и наткнулась на статью этого сайта про их различия. Это было то, что мне нужно! Статья была очень полезной. Я была рада узнать, что подключение и приобетение находятся в одном месте в Москве. Позвонила, договорилась, узнала цену. Все сделали как договаривались. Цена не увеличилась! А бонусом сделали скидку 50% на фирменные провода и демонтаж старой! Спасибо, Артем!

Сергей Завьялов

Я решил подключить автомагнитолу 2дин в мой любимый Форд Фокус! Это было давно запланированное обновление. Перед началом я изучил цены и модели. После тщательного рассмотрения каталогов я выбрал 2 дин универсальной модели, так как она подходила и для моего Форда. Я заказал ее и набор переходных рамок в интернет-магазине Урал и узнал, что у них есть студия установки Гараж. Очень кстати! Спасибо ребята! Быстро и без геммороя). Рекомендую!

Сергей Пивоваров

Я недавно установил такую в свою «Весту» и не могу не поделиться своими впечатлениями. Большой 9-дюймовый экран, и теперь могу комфортно просматривать навигационные карты и меню андроид-системы без напряжения. Переходные рамки. Без них невозможно правильно вставить автомагнитолу 2дин в салон авто. На рынке есть для разных моделей машин, включая «Логан», «Ниву» и даже «Форд Фокус» и «Киа Рио». Не бойся устанавливать ее или лучше доверить эту задачу мастерам студии автозвука Гараж!

Дмитрий Смирнов

Здравствуйте! Я хочу поделиться своим опытом. Недавно я приобрел автомагнитолу для своей машины Приора. Цена на нее оказалась очень доступной, так что выбор был сделан быстро. Я решил взять с андроидом, потому что хотел иметь больше возможностей, чем просто радио и CD. Взял с рамкой. Изучил инструкцию. Это помогло мне понять, что придется немного поработать руками. У меня были инструменты, так что я приступил к работе. Первым делом, я отключил аккумулятор, чтобы безопасно провести работы. Затем я аккуратно снял старую автомагнитолу и подключил провода новой. Все соединения были понятными и простыми. Я только должен был обрезать рамку, чтобы новая идеально подошла к интерьеру моей Приоры. Теперь я могу наслаждаться моими любимыми радиостанциями, путешествовать с навигацией и просматривать информацию из своего телефона на 9-дюймовом экране. Рекомендую вам изучать инструкцию.

Как закрепить магнитолу 2 din

Здравствуйте, дорогие читатели нашего сайта! Сегодня хочу обсудить вместе с вами такую тему как установка магнитолы 2 din. Это достаточно распространенное решение среди автомобилистов, которые хотят расширить возможности имеющейся аудиосистемы.

Как показывает практика и отзывы множества автовладельцев, для них не составляет большого труда своими руками установить подобное оборудование.

Сразу замечу, что под понятием 2 din подразумевается типоразмер магнитолы, который составляет 180 мм или 7 дюймов в длину и 100 мм или 4 дюйма в высоту. Если же параметры 180 на 50 мм, тогда перед вами однодиновая система. Не переживайте, поскольку поставить 1 din вместо 2 din так же реально, как и сделать наоборот. Нужна лишь специальная рамка или кронштейн-переходник для установки нештатной магнитолы.

Особенности китайских магнитол

Не просто так в названии материала фигурирует именно понятие китайской 2 дин магнитолы. А почему бы и нет? Кто против того, чтобы на машины устанавливать китайские устройства? Напишите в комментариях и аргументируйте свои решения.

Вообще в китайской магнитоле нет совершенно ничего плохого. Это объясняется предельно просто.

Практически все автомагнитолы можно считать китайскими. Почему? Все элементарно. Ведущие производители, в числе которых японские, европейские и американские бренды, предпочитают осуществлять сборку именно на территории Китая. Это обусловлено финансовой выгодой. Собирать все в Поднебесной, включая магнитолы, очень дешево. Отсюда и вывод о том, что большинство предлагаемых магнитол на рынке из Китая. Но тут еще важно определить, о каком именно китайском продукте идет речь.

Все автомагнитолы можно условно разделить на несколько категорий. Причем этот вопрос я советую вам отдельно изучить более подробно.

Каждая категория автомагнитол продается в Москве, Спб, Уфе, Киеве, Минске, Волгограде и через Интернет-магазины. Только стоимость у них несколько разная.

Цена выступает во многом определяющим фактором выбора. Покупая себе китайскую магнитолу, вы фактически выбираете один из 3 вариантов.

• Магнитолы, изготовленные по заказу ведущих производителей. К ним можно отнести Sony, Pioneer, Kenwood и пр. Есть четкий регламент, правила и стандарты, от которых исполнитель (завод в Китае) не имеет права отходить. Это позволяет получать очень качественные устройства при низкой себестоимости изготовления для владельца бренда;
• Китайские бренда. Это компании с хорошим именем, которые предлагают магнитолы под собственными брендами на международном рынке. Качество может немного ниже, но и цена соответствующая. В большинстве случаев они копируют или делают максимально похожие на устройства ведущих производителей магнитолы;
• Неизвестные китайские бренды. Это магнитолы с непонятным названием и таким же происхождением. Если вы впервые слышите о компании и в Интернете ничего толком о ней найти не удается, с такой 2 din магнитолой лучше не связываться.

Делая выводы, могу сказать, что лучшим решением будет покупку магнитолы в свой автомобиль из 1 или 2 категории.

Нюансы подключения

Думаю, ни у кого не возникнет проблем или сложностей с тем, чтобы снять штатную магнитолу. Есть руководство по эксплуатации и ряд роликов в сети, по которым можно пошагово выполнить работу.

Нет смысла описывать процедуру снятия и установки, поскольку для каждой машины предусмотрены свои нюансы демонтажа. Но чаще всего 2 din ставят:

• в Гранту;
• Форд Фокус;
• Ладу Калина 2;
• Киа Рио;
• ВАЗ 2110;
• Ладу Ларгус;
• Ладу Приора;
• Рено Логан;
• Рено Сандеро;
• ВАЗ 21099;
• ВАЗ 2114;
• Ниссан Альмера и пр.

Если у вас стоит обычная магнитола, на ее место можно с легкостью поставить более функциональную и богатую на мультимедийные возможности аппаратуру типоразмера 2 din.

В инструкции, прилагаемой к вашей китайской магнитоле, есть четкая и подробная инструкция по эксплуатации.

Читайте также: Зимние куклы своими руками

Чтобы облегчить пользователю подключение, также со стороны задней панели устройства обычно имеется маркировка узлов и требуемых соединений.

Практика показывает, что основные трудности при установке 2 дин возникают утех, кто впервые занимается подобными мероприятиями. Причем сложнее всего правильно соединить именно электропроводку, найти нужные разъемы и объединить новую магнитолу с уже имеющимися контактами. Но если знать распиновку и понимать, куда примерно что вставляется, разобраться с подключением будет не сложно. И основным элементом в этом вопросе выступает разъем под названием ISO.

Именно он является главным действующим лицом в вопросе установки на автомобиль китайской двудиновой магнитолы.

Разъем ISO и распиновка

Как именно вы будете фиксировать новую магнитолу в салоне, непосредственно зависит от конструктивных особенностей вашего авто. Но все машины в этом вопросе схожи тем, что для подключения 2 din требуется разъем ISO.

Речь идет о штекерных коробках в количестве 2 штук (А и В). В некоторых автомобилях коробки объединены, но все равно разделяются на 2 секции. При этом каждая секция имеет по 8 контактов. Первая коробка или секция служит в качестве штекера силового подключения оборудования (нашей китайской магнитолы), а вторая коробка или секция В используется для автомобильной акустики.

Начнем с первой секции. В ней имеется 8 контактов. Распиновка здесь следующая:

• 1 контакт не используется;
• 2 контакт не задействован;
• 3 как и предыдущие;
• 4 кабель желтого цвета является силовым и идет на АКБ (аккумулятор);
• 5 контакт в виде синего провода выводит на усилители и внешнюю антенну;
• 6 контакт это кабель оранжевого цвета, отвечающий за подсветку;
• 7 контакт красный и идет на зажигание;
• 8 контакт окрашен в черный цвет и это у нас масса.

Как видите, все довольно просто и понятно. Важно лишь иметь под рукой инструкцию и схему с распиновкой.

В следующей колодке или секции В нет ничего сложного, как и в случае с А.

• 1 и 2 контакты в виде фиолетового и фиолетово-черного цвета идут на плюс и минус на правой задней колонке;
• Контакты 3 и 4 серые и серо-черные. Это соответственно плюс и минус на переднем правом динамике;
• Контакты 5 и 6 выполнены в белом и бело-черном цвете. Здесь мы говорим о подключении переднего левого на плюс и минус;
• Контакты с маркировкой 7 и 8 выполнены в зеленом и зелено-черном цвете проводов. Отвечают за плюс и минус на заднем левом динамике.

Когда вы будете выполнять подключение, очень внимательно следите за тем, чтобы ни в коем случае не перепутать контактные группы проводки. В противном случае вы рискуете не только качеством звучания, но и целостностью всей автомагнитолы. А порой даже всего электрооборудования в вашем автомобиле.

Если у вас есть опыт подключения 2 din в своем автомобиле, обязательно делитесь секретами и личными наблюдениями в комментариях. Возможно, вам есть чем дополнить этот материал.

Спасибо всем, кто с нами! Подписывайтесь, задавайте вопросы, оставляйте комментарии и зовите к нам своих друзей!

(2 оценок, среднее: 4,00 из 5)

Стандартная медиасистема для автомобиля не имеет всех необходимых водителю функций. Решить эту проблему помогает установка 2 DIN магнитолы, обладающей расширенными возможностями. Корпус прибора вводится как в штатное, так и в переделанное посадочное гнездо, расположенное на центральной консоли.

Инструменты и материалы

Для установки 2 ДИН магнитолы потребуются следующие материалы и инструменты:

• переходная рамка;
• ножницы;
• изолента;
• набор установочных кабелей;
• плоскогубцы;
• набор отверток.

Как установить

Некоторые автомобили снабжаются посадочными гнездами 2-динового формата. Устройство закрепляется с помощью металлических кронштейнов или монтажного кожуха, прикручиваемого к приборной панели саморезами. Установку 2DIN магнитолы выполняют так:

1. Металлическое гнездо размещают в посадочном месте. Закрепляют его с помощью отгибаемых язычков. Оборудование удерживается благодаря пружинным замкам, расположенным в боковых частях автомагнитолы.
2. Удаляют переднюю рамку приборной панели, снимают элементы управления системой климат-контроля. Устанавливают магнитолу, фиксируя ее штатными креплениями.
3. Закрепляют направляющие полосы, используемые для установки двухдинового проигрывателя в машину. Устанавливают декоративную панель, проверяют правильность монтажа направляющих.
4. Подключают магнитолу, закрепляют ее в монтажном кожухе.

Читайте также: Как кормить теленка в 1 месяц

Некоторые автомобили поставляются в комплекте с аудиосистемой формата 1 DIN. Ее устанавливают в полноразмерное посадочное гнездо через переходную рамку. Часть этого элемента занимает карман для дисков, снабженный крышкой. После доработки рамки можно устанавливать двухдиновую магнитолу. Существует 2 варианта монтажа оборудования:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

1. Удаление переходной рамки. Деталь фиксируется с помощью саморезов или защелок. Для получения доступа к местам крепления удаляют старый проигрыватель. Для этого используют тонкие металлические пластины или специальные ключи. В полученное посадочное гнездо вводят металлический кожух. Его закрепляют, отгибая язычки по периметру. После этого подсоединяют кабели к автомагнитоле.
2. Замена декоративной рамки приборной панели. Из-за конструктивных особенностей салона автомобиля добавляют вспомогательные крепежные изделия. Большие размеры головного устройства требуют удаления внутренних элементов консоли. Для подрезки используют канцелярский нож, срезы выравнивают пилкой.

Переходные рамки для установки

Использование переходной рамки помогает правильно поставить оборудование нестандартного размера взамен магнитолы 1 DIN. Деталь не входит в комплект проигрывателя, ее покупают отдельно. Некоторые модели переходных рамок занимают большую часть консоли, что считается главным недостатком. Снять установленный на заводе монтажный элемент сложно. Установка новой магнитолы осложняется отсутствием нужного размера в рамке, из-за чего остаются зазоры.

При покупке детали учитывают модель автомобиля, тип кузова. Рамки разных брендов отличаются качеством. Монтажных элементов для некоторых видов машин не существует. В таком случае дорабатывают уже имеющуюся деталь или изготавливают новую под заказ.

Как подключить

Стандартные схемы для подключения двухдиновой магнитолы не подходят.

Маркировка проводов

Почти все производители аудиосистем используют единый способ маркировки кабелей, подразумевающий наличие следующих обозначений:

1. BAT/B+. Кабель желтого цвета подсоединяется к плюсовой клемме аккумулятора. В электрическую цепь включают предохранитель на 10-20 А.
2. GROUND/GND. Это обозначение помогает отличить массу (минусовой кабель), имеющую черный цвет.
3. ACC/А+. Провод красного цвета подключают к системе зажигания.
4. REM. Управляющий кабель голубого цвета отвечает за функционирование антенны или усилителя.
5. ILL. Оранжевый кабель подводится к выключателю освещения.
6. MUTE. Провод в черно-желтой оплетке отвечает за отключение или убавление громкости звука. В некоторых случаях кабель не входит в комплект.

Подключение динамиков

При подсоединении динамиков учитывают схемы, приложенные к инструкции. Клеммы маркируются знаками «+» и «-«. Широкий контакт является положительным, узкий — отрицательным. Если маркировка отсутствует, динамики тестируют с помощью батарейки.

Ее подсоединяют к клеммам с учетом полярности. Смещение диффузора свидетельствует о правильном подсоединении. При неправильном подключении установленные громкоговорители со временем выходят из строя.

Подключение антенны

Для подключения пассивной антенны достаточно ввести штекер в предусмотренное для этого гнездо. При установке активного устройства требуется выполнение более сложных действий. К антенне подводят питающий кабель. Чаще всего он имеет синий цвет и входит в комплект автомагнитолы.

Примененное на автомобилях головное мультимедийное устройство имеет характеристики, удовлетворяющие не всех владельцев, поэтому они меняют проигрыватели на модернизированную технику. Установка 2 DIN магнитолы производится как в штатное, так и в доработанное монтажное гнездо, находящееся на центральной консоли. При выполнении монтажных работ требуется произвести коммутацию проигрывателя со штатной акустикой, антенной и дополнительным оборудованием.

Как установить

Установка 2DIN магнитолы является распространенным способом модернизации акустической системы легкового автомобиля. Чтобы установить автомагнитолу с увеличенными размерами фронтальной части требуется произвести доработку декоративной крышки на центральной части панели приборов.

Дополнительно проверяется глубина посадочной ниши, при использовании проигрывателей с увеличенными размерами необходима подрезка внутренних элементов.

На установленное место

В ряде машин имеются штатные места, рассчитанные на оборудование размером 2 ДИН. Крепление магнитолы осуществляется при помощи металлической монтажной шахты или специальных кронштейнов, которые прикручиваются к силовому каркасу панели. Монтажное гнездо, входящее в комплект поставки неоригинальных проигрывателей, устанавливается в окно, а затем фиксируется при помощи отгибаемых лепестков. Удержание оборудования осуществляется с помощью пружинных зажимов, размещенных по боковинам корпуса.

Читайте также: Как можно украсить стены дома

Чтобы установить магнитолу при помощи штатных элементов крепления, требуется удалить фронтальную рамку и регуляторы климатической системы. Затем производится фиксация направляющих элементов, в которые устанавливается двухдиновый проигрыватель. После этого закрепляется декоративная панель и выставляется параллельность деталей. После определения взаимного положения элементов производится подключение и фиксация магнитолы.

Вместо 1 DIN

Ряд автомобилей оснащается магнитолой стандарта 1 DIN, установленной через переходную рамку в полноразмерное окно приборной панели. Часть переходного элемента занимает карман для мелких вещей или компакт-дисков, закрываемый крышкой. Владелец может поставить 2-диновое головное устройство после соответствующей доработки элементов транспортного средства.

Базовым вариантом установки 2 ДИН магнитолы взамен стандартного оборудования является удаление штатной переходной шахты, которая крепится при помощи клипс или винтов. Для доступа к точкам фиксации требуется удаление установленного проигрывателя, которое осуществляется специальными ключами или пластинами.

В полученном окне размещается монтажная корзина, которая крепится отгибанием язычков по периметру, а затем производится подсоединение проводки к проигрывателю.

На части автомобилей для установки автомагнитолы 2 ДИН требуется замена декоративной рамки на центральной части консоли. Из-за конструктивных особенностей необходимо установить дополнительные крепежные элементы. Увеличенные габариты головного устройства требуют доработки внутренних пластиковых элементов приборной панели. Подрезка производится при помощи пилки и строительного ножа.

Как подключить

При подключении 2 DIN оборудования на автомобили, оснащенные цифровой шиной, требуется дополнительная доработка жгута кабелей, идущего от замка зажигания.

Необходима установка шнуров, имитирующих положение ключа ACC, что позволит снизить ток потребления на припаркованной машине. Подача положительного и отрицательного заряда выполняется от штекера прикуривателя или штатной розетки.

Динамики

Чтобы подключить в машине магнитолу требуется проверить состояние соединительных кабелей, рекомендуется использовать для коммутации изделия, снижающие уровень помех при передаче сигнала. К каждому громкоговорителю подведены шнуры подачи положительного и отрицательного сигнала, при этом «минусовой» жгут требуется подсоединять только к усилителю головного устройства. Запрещается соединять выходы в единую цепь или коммутировать проводники с кузовом автомобиля.

Соединение колонок и усилителя проигрывателя осуществляется при помощи общего штекера ISO или специальных коммутационных разъемов. Допускается соединение проводников при помощи припоя или металлической трубки, обжимаемой специальным инструментом. Места стыка защищаются изоляционной лентой или иным способом.

Место размещения жгута не должно находиться в месте скопления конденсата, который ухудшит работу оборудования.

Если пользователь применяет альтернативную акустику с установкой отдельных высокочастотных устройств, то требуется провести разные магистрали для коммутации. Кабели размещаются внутри панели приборов и под декоративными элементами обшивки салона. Применение низкочастотного динамика также требует создания индивидуального маршрута. При установке дополнительного усилителя или сабвуфера со встроенным усилителем необходимо обеспечить подачу питания от бортовой сети.

Антенна

Если оборудование устанавливается первично, то необходимо вывести штатный кабель с разъемом к месту монтажа. Шнур укладывается в глубине панели приборов или под шумоизоляционным ковром около ног переднего пассажира.

Коммутация штекера производится напрямую к разъему магнитолы, для обеспечения совместимости элементов возможно использование переходника. По аналогичной схеме подсоединяется антенна навигационного приемника или элемент, обеспечивающий прием телевизионного сигнала.

Штекер ISO

Для подключения акустического оборудования на автомобилях используется жгут кабелей, оснащенный разъемом ISO. Для обеспечения совместимости с проигрывателем применяется переходник, содержащий 8 кабелей для коммутации динамиков и 3 провода для подачи питания. Блок кнопок управления на рулевом колесе подключается дополнительными кабелями.

При установке или модернизации аудиосистемы требуется обеспечить безопасность эксплуатации устройств. В цепи питания вводятся дополнительные предохранители, номинал зависит от мощности подключенного оборудования. Штатные плавкие вставки, расположенные в корпусе магнитолы или усилителя, удалять запрещается.

Похожие записи:

1. Как живет татьяна буланова
2. Как называется чайник который поддерживает температуру воды
3. Как покрыть лаком старый паркет без циклевки
4. Как проверить телефон на вирус через ноутбук
