Разъем VGA на материнской плате — для чего? (Video Graphics Array)
Приветствую уважаемые читатели!
Разъем VGA на материнской плате — предназначенный для подключения мониторов, устаревший видеопорт, раньше был популярный в эпоху ЭЛТ-мониторов.
VGA неплохой, НО картинка содержит меньше цветов, особенно это заметно на больших мониторах. По возможности лучше использовать DVI или HDMI.
Разбираемся

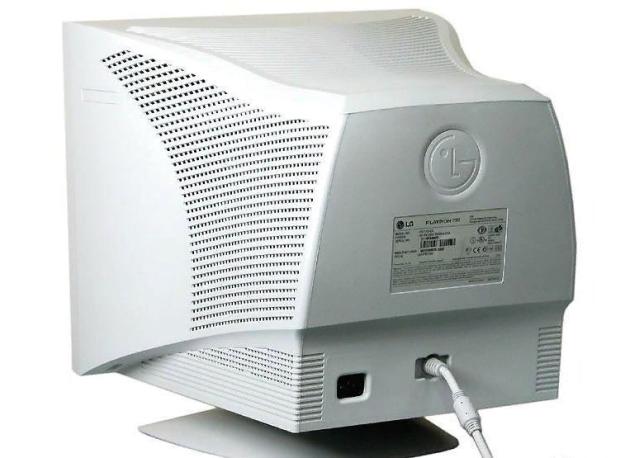

VGA (расшифровывается как Video Graphics Array) это такой синенький разьем, предназначенный для подключения монитора (передается аналоговый сигнал). Но не современных, а устаревших, вообще к этому разьму раньше, например лет 15 назад в основном подключались большие ЭЛТ-мониторы, вот такие (даже как-то по-современному смотрится):
Сегодня эти мониторы уже пережиток прошлого. Но разьем остался. Некоторые ЖК мониторы тоже поддерживают подключение по VGA, но качество картинки хуже (правда на глаз не всегда заметно).
VGA просто не рассчитан на вывод картинки в большом разрешении, например 23 дюйма хоть и можно подключить по VGA, но крайне желательно использовать все же DVI. А еще лучше HDMI.

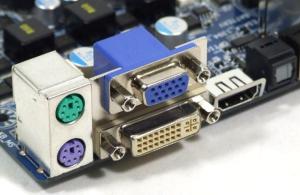

Вот собственно сам VGA-разьем и другие:
Вы можете купить материнскую плату с видеовыходами. Получается в материнской плате есть видеокарта? Нет. Эти видеовыходы будут работать только при условии наличия встроенного графического видеоядра в процессоре. Многие современные процессоры это видеоядро содержат, его более чем достаточно для офисного ПК, но крайне недостаточно для игр, особенно современных.
VGA был придуман аж в далеком 1987 году. Теперь понятно почему он не очень дружит современными ЖК мониторами, например 20-23 дюйма (хотя не так часто когда такие модели поддерживают и VGA, обычно только DVI/HDMI).

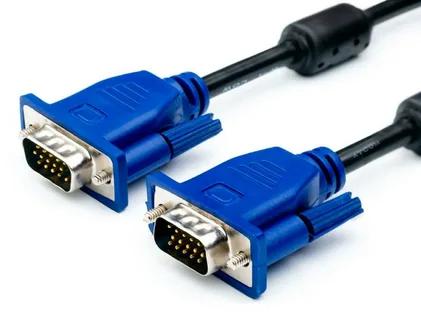

Кабель VGA выглядит следующем образом:

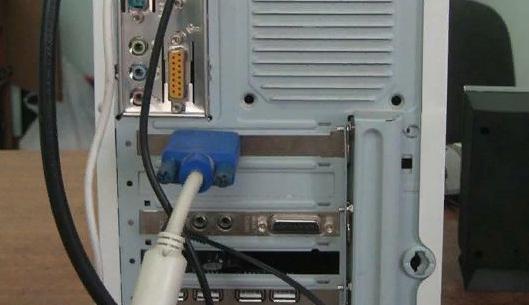

Кабель VGA монитора, подключенный к системному блоку:
Часто кабель от монитора был несьемным:
Надеюсь данный материал был полезен. Удачи и добра, до новых встреч друзья!
