Как вскрыть внешний жесткий диск

  • автор:

Ремонт внешнего жесткого диска

Ремонт внешнего жесткого диска-1

Ремонт внешнего жесткого диска — попытка восстановления

Ремонт внешнего жесткого диска — бывают моменты, когда винчестер не понятно по какой причине перестал показываться во время подключения, или же просто не хочет работать. Даже в таких случая не все еще потеряно и не торопитесь отправлять его на свалку. Надежду на восстановление его работоспособности никто не отменял. А при условии имеющегося у вас, хотя бы небольшого опыта в ремонте радиоэлектронике, то можно сделать попытку самостоятельного ремонта HDD.

В этой статье я хочу поделится своим личным опытом как не профессионального ремонтника, а как любителя с некоторым опытом работы с паяльником. По этой причине, здесь я расскажу как выполнялся ремонт внешнего жесткого диска в домашних условиях. При этом не претендую на профессионализм, а только делюсь своим опытом.

Имеет большое значение взять на заметку следующее: В случае попытки самостоятельного ремонта, вы рискуете в следствие неправильных действий, лишится всей информации находящейся на жестком диске. И если на винчестере имеются важные для вас данные, все же лучшим выходом бедет — отнести накопитель к профессиональным специалистам.

Самостоятельный ремонт внешнего жесткого диска

Один мой знакомый попросил меня посмотреть внешний жесткий диск, который перестал корректно функционировать и по возможности отремонтировать его. Неполадки заключались в том, что во время его подключения начинал светится светодиод, отображающий состояния жесткого диска и тут же погасал.

Сам хард не подавал признаков жизни до тех пор, пока его повторно не переподключишь к USB-коннектору. К слову сказать, модель диска на тот момент считалась в достаточной степени известной — портативный внешний винчестер Seagate BackUp Plus Slim 2 Тb.

Читайте также: Подключение второго жесткого диска в ноутбук

Ремонт внешнего жесткого диска-2

Что такое внешний жесткий диск?

Данное устройство выполнено в виде малогабаритного бокса из металла либо пластика и встроенным в него USB-портом. Начинка этого пенала состоит из обычного жесткого диска и дополнительной платы, к которой с внешней стороны подключается обычный соединительный провод USB. Эта же плата-контроллер предоставляет возможность обеспечения диска напряжением питания, а также адаптирует соединение между USB-портом и входным разъемом SATA на винчестере.

В общем, искать поломку нужно не в самом накопителе, конечно если ему не были нанесены механические повреждения, а именно в контроллере, расположенным на данной плате. Сама по себе эта плата достаточно нежная и вывести ее из строя, в виду ее хрупкости, проще некуда. Поэтому выполнять ремонт внешнего жесткого диска нужно предельно осторожно.

Следовательно, можно попытаться отыскать поломку самостоятельно, прежде чем избавляться от проблемного диска. Чтобы точно убедится в неисправности или целостности жесткого диска, для этого нужно разобрать бокс, вынуть из него накопитель, а затем подключить его непосредственно к компьютеру либо ноутбуку.

Как правильно разбирать внешний накопитель

В нашем случае для наглядности представлен портативный внешний хард Seagate BackUp Plus Slim 2 Tb, который легко разбирается. Что вам нужно сделать для этого — подцепить верхнюю крышку скальпелем, показано на верхнем снимке красной стрелкой, при этом она выйдет из своих защелок и свободно снимется.

Предупреждение! Есть много моделей, которые не подлежат разборке, поэтому, чтобы их вскрыть приходиться применять радикальные методы. А именно, вскрывать крышку при помощи тонкой фрезы или другого подходящего инструмента, при этом велика вероятность повреждения самого механизма винчестера.

Между прочим, очень часто бывает так: вскроешь корпус и сразу видно поломки, это могут быть отвалившиеся контакты, лопнувшая плата и другие визуально видимые повреждения. Как говорилось выше, если вы имеете навыки обращения с паяльником, тогда можно отремонтировать плату.

Читайте также: Очистка ноутбука от мусора и пыли

Собственно говоря, на снимке ниже показан уже вскрытый внешний диск, где мы видим сам накопитель и плату контроллера, служащую переходником для соединения со стандартным диском на 2,5 дюйма.

Ремонт внешнего жесткого диска-3

Теперь необходимо осторожно разъединить диск от платы и вынуть его из бокса.

Ремонт внешнего жесткого диска-4

Далее нужно будет подключить HDD к компьютеру по любому их двух представленных вариантов:

  • можно приобрести отдельный корпус для харда. Образуется аналогичный жесткий диск внешнего использования, однако в новом корпусе;
  • можно подсоединить его непосредственно к компьютеру, таким же образом, как соединяются и все остальные диски. Вот для начала, я бы посоветовал воспользоваться именно этим методом, дабы точно понять, работает он или нет

Ремонт внешнего жесткого диска-5

В итоге оказалось, что вытащенный из бокса диск абсолютно работоспособный. Далее, соединил его с разъемом SATA на ПК и скопировал все данные имеющиеся на нем. Потом купил внешний контейнер (корпус), установил в него все внутренности и он прекрасно до сих пор работает, ничем не отличаясь от первоначального образца.

Ремонт внешнего жесткого диска-6

Смысл данной статьи заключается в том, что не стоит спешить выбрасывать отказавший в работе внешний жесткий хард, протестируйте сам накопитель на предмет целостности, вполне вероятно и вам удасться так быстро его «починить».

Как работает механика жесткого диска?

WD My Passport 1TB или «Дареному коню в рот не заглядывают. «

WD My Passport 1TB или

Изначально, еще до момента получения мне хотелось данный диск использовать не как внешний, а как внутренний, ибо у меня уже есть внешний диск WD 500Gb USB3.0, чего мне вполне хватает для медиаплеера и PS3. Но вдруг на форуме у нас проскочила информация, что WD стал делать диски USB3.0 ONLY, т.е. это не просто SATA-диск внутри корпуса с контроллером USB, а сразу диск с USB3.0 интерфейсом. Стал гуглить нашел инфу по предыдущим моделям данной серии, информация подтвердилась, но конкретно по данной версии инфы не нашел и вследствии чего теплилась надежда, что внутри может быть обычный SATA диск, который я извлеку из корпуса и поставлю в ПК как дополнительное хранилище, которое мне как раз необходимо

Фото шильдика диска

Диск получил, однако гарантийного талона не было, что уже подстегивало разобрать диск. Далее, я обратил внимание, что никаких пломб и винтиков на корпусе нет, кейс просто закрыт защелками.

Сегодня таки не выдержала душа поэта и я воспользовавшись нехитрым инструментом решил вскрыть корпус, чтобы окончательно развеять сомнения. Данным девайсом (зеленый на фото ниже) можно успешно вскрывать мелкие детали, панели на разных корпусах не боясь повредить, в итоге гарантию мы не теряем 🙂

Вскрыл корпус, опасения подтвердились — внутри диск WD10TMVW с интегрированным USB3.0 интерфейсом. Жаль, я так хотел использовать его для хранения и бекапа, а сейчас думаю что с ним делать, оставить про запас или продать, ибо хранить на нем что-то опасно, т.к. при выходе из строя USB-контроллера, что часто случается с внешними дисками, извлечь инфу без паяльника будет затруднительно и даже с паяльником шансов будет не много, т.к. у многих дисков меняются платы и соответственно надо искать SATA разъем. На забугорных сайтах народ обсуждает эту тему и для некоторых дисков даже находят выводы и питание для SATA, для сабжа пока что беглым поиском инфы найти еще не удалось. Как вариант, еще думаю приобрести себе USB3.0 контроллер в мать, т.к. у меня уже 2 харда на USB3.0 и толк вроде бы от этого теперь есть, но необходимо еще раз все обдумать

Итогом скажу лишь то, что ни в коем случае не храните важную информацию, особенно в единственном экземпляре на флешках и вот таких вот хардах, в виду отсутствия родного SATA в случае проблем с USB3.0 на пути извлечения информации появятся лишние препятствия

А вообще как приз хороший, за то, что и так раньше делал на DNS’е бесплатно, т.е. общался, публиковал материал и помогал новичкам — очень хороший бонус, я доволен, что могу участвовать в таких акциях и получать такие солидные призы. Спасибо Клубу DNS за это!

Далее фотографии диска в разборе. Фотографии делал на трубу, поэтому качество не супер

Диск с в основной части корпуса, держится на «шасси», которые обвернуты в резинки, компенсирующие тряску и шум диска во время работы

3 части диска вместе

Собственно диск WD10TMVW, сбоку видны «шасси», одетые в демпферы

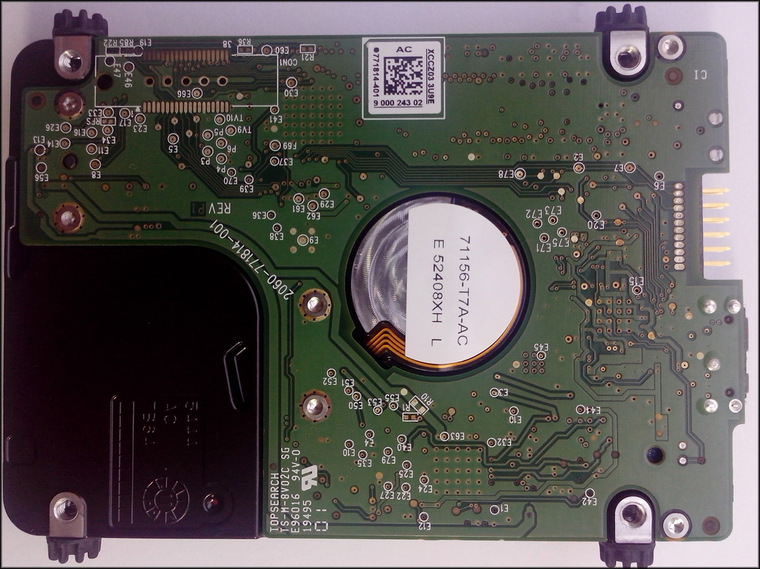

Вид со стороны платы

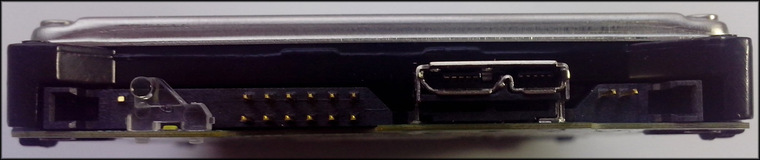

Разъем

Как самостоятельно отремонтировать внешний жёсткий диск

Жёсткий диск является важной частью компьютера, ведь именно на нём пользователи хранят свои файлы и данные. Если недостаточно встроенного ЖД, можно приобрести внешний HDD, на котором можно держать всё что угодно. Сбои в работе ЖД случаются нечасто, однако всегда очень сильно волнуют пользователей, ведь появляется риск потерять огромное количество важных данных и ценных файлов. В этой статье рассмотрим, как самостоятельно сделать ремонт жёсткого диска. Давайте разбираться. Поехали!

Как самостоятельно отремонтировать внешний жёсткий диск

Прежде всего необходимо понимать, что ремонт ЖД не подразумевает восстановление данных с него, при этом восстановление в принципе не всегда возможно, всё зависит от степени и характера поломки. Сперва давайте разберёмся какие же существуют предпосылки для ремонта внешнего HDD:

  • Жёсткий диск издаёт нехарактерные звуки во время работы. Это может быть скрип, шуршание или треск.
  • Внезапное, беспричинное исчезновение файлов и папок.
  • «Тормоза» и «глюки» при обращении к диску.

Стоит отметить, что сами по себе ЖД выходят из строя довольно редко и причиной этому может быть только заводской брак. В остальных случаях ответственность за поломку возлагается на самого пользователя. Именно неправильная эксплуатация и доводит жёсткий диск до нерабочего состояния. Периодически следует выполнять проверку на сбойные секторы, bad-блоки, запускать процедуры дефрагментации и диагностики, а также контролировать температуру работающего устройства. Невыполнение какого-либо из этих пунктов рано или поздно приводит к поломке устройства.

Итак, если ваш внешний ЖД во время работы издаёт какие-то странные звуки, то, вероятнее всего, проблема в записывающей головке, которую, к сожалению, самостоятельно заменить не получится. Но вы можете предпринять необходимые меры и сделать резервную копию диска, чтобы не потерять все данные. Имейте в виду, что ЖД не обязательно должен работать бесшумно. Речь идёт только о необычных и подозрительных звуках.

Начинать диагностику и ремонт следует с проверки исправности USB-кабеля. Можно подсоединить кабель к другому устройству, чтобы определить его работоспособность.

Внешний жесткий диск подключен к компьютеру

Если компьютер видит подключенный внешний ЖД, но во время работы с ним появляются различного рода зависания, вылеты и ошибки, то необходимо запустить проверку жёсткого диска на наличие вредоносного программного обеспечения, проще говоря, на вирусы.

После этого диск необходимо отформатировать. Обратите внимание, что форматирование обязательно должно быть полным, а не быстрым. Выбор утилит, позволяющих это сделать, довольно большой: Acronis Disk Director, HDD Low Level Format и другие. Конечно же, в этом случае все файлы, хранящиеся на диске, будут удалены. Запустить форматирование можно несколькими способами:

  • через командную строку;Форматирование через Командную строку
  • «Управление дисками»;Управление дисками
  • «Мой компьютер».Форматирование через Мой компьютер

Если ПК обнаруживает внешний жёсткий диск, но из него не удаётся извлечь информацию, проверьте, какая её часть имеет сильные повреждения, а какая поддаётся восстановлению. Для этого вам понадобится утилита Recuva, Partition Recovery. После запуска этой программы вы увидите список файлов, которые поддаются восстановлению. Все «битые» данные остаётся просто удалить.

Если вы решили самостоятельно разобрать и отремонтировать жёсткий диск, вот инструкция, которая поможет вам сделать это правильно:

  1. Открутите плату контроллера. Для этого вам понадобится крестообразная отвёртка. Имейте в виду, что этим вы лишаете себя гарантии. На определённых моделях жёстких дисков элементы расположены с внешней стороны так, что их можно рассмотреть, не откручивая плату.
  2. Внимательно изучите плату. Посмотрите имеются ли на ней какие-либо повреждения. Довольно часто на микросхемах можно обнаружить нагар или вспучивания, которые образуются из-за перегрева. Воспользуйтесь лупой, чтобы детально изучить места пайки разъёмов. Имейте в виду, что даже одна отошедшая ножка может крайне негативно повлиять на работу ЖД целиком. В случае обнаружения чего-либо подобного можете не беспокоиться, так как это можно легко и быстро исправить. Нужно просто найти артикул либо наименование платы, подходящей для вашего устройства, в интернете. После чего купить её и установить.
  3. Помните, что пыль на контактах может вывести из строя винчестер или сбить поток сигналов, которые идут от материнской платы и наоборот. Чтобы почистить электрическую плату, возьмите обыкновенный ластик, спирт и ватные палочки. Действуйте осторожно, чтобы не залить контакты, поскольку это может привести к полному выходу из строя.
  4. Если чистка шлейфов и платы контроллера прошла удачно и принесла плоды, выполните дефрагментацию диска и реестра.

Теперь вы знаете, как отремонтировать внешний жёсткий диск своими руками в домашних условиях. Пишите в комментариях удалось ли вам успешно починить свой ЖД, делитесь собственным опытом и советами с другими пользователями, а также задавайте свои вопросы, если в чём-то не разобрались.

Облачное хранилище и жесткие диски: преимущества, недостатки, сходства и различия

В мире цифровых технологий и мобильной связи облачные системы хранения данных играют важную роль, ведь пользователям нужно иметь доступ к файлам дома, на работе и в пути. Но это вовсе не означает, что внешние жесткие диски можно списывать со счетов. В этом руководстве мы расскажем, как подобрать наиболее подходящее для вас решение.

Женщина работает на пляже за ноутбуком без внешнего жесткого диска.

Перейти к разделу

  1. Общие сведения об облачных хранилищах и внешних жестких дисках
  2. Лучшие варианты для фрилансеров и организаций
  3. Лучшее хранилище для универсального доступа, защиты данных и синхронизации

Облачные хранилища и внешние жесткие диски: общие сведения

Что такое внешний жесткий диск?

Внешний жесткий диск подключается непосредственно к компьютеру и не требует соединения с Интернетом. Существуют вращающиеся жесткие диски (HDD) и твердотельные жесткие диски (SSD), которые обеспечивают более быстрый доступ к данным. Внешние жесткие диски могут быть маленькими (например, флешка) или большими (например, сервер). Они отличаются от внутренних жестких дисков по нескольким параметрам:

  • Внутренний диск является неотъемлемой частью устройства — чтобы его извлечь, нужно вскрыть компьютер.
  • На внутренних дисках хранятся операционная система, приложения и другие программные компоненты, необходимые для работы компьютера.

Что такое облачное хранилище?

Облачное хранилище также служит для физического хранения данных, но ваши файлы размещаются на серверах, которыми управляет поставщик облачной системы хранения. Доступ к содержимому можно получить с помощью приложения, программы для ПК или веб-браузера.

Обратите внимание: облачное хранилище и облачное резервное копирование похожи, но не одно и то же.

  • Облачное хранилище служит для хранения содержимого на дисках с удаленным доступом, чтобы вы могли с легкостью получать доступ к своим файлам, редактировать и обновлять их в любое время.
  • Облачное резервное копирование используется для создания резервных копий компьютера и внешних накопителей через регулярные промежутки времени. Таким образом вы сможете восстановить свои данные и устройства из облака в случае взлома, атаки вредоносной программы, потери устройства или выхода из строя жесткого диска.

Для получения дополнительной информации читайте нашу статью «Облачное хранилище и облачное резервное копирование».

Внешний жесткий диск или облачное хранилище — что лучше для бизнеса?

Все зависит от типа вашей деятельности, потребностей и от того, что вы хотите сделать. Ознакомьтесь с приведенными ниже примерами, чтобы выбрать оптимальный вариант.

Вы — фрилансер

Если вы фрилансер, для вас, скорее всего, важны свобода и гибкость. С помощью облачного хранилища, например Dropbox, можно создавать и автоматически синхронизировать файлы на всех ваших устройствах, чтобы получать к ним доступ и редактировать их в любое время.

Тарифный план Dropbox Professional включает в себя 3000 ГБ места для одного пользователя и идеально подходит для начинающих предпринимателей и фрилансеров. Еще одна очень приятная особенность этого тарифного плана — отсутствие ограничений на количество подключенных устройств! Кроме того, если вы путешествуете или работаете в дороге, вам не придется беспокоиться о потере или поломке внешнего диска.

Вы — владелец небольшой компании

Если вы — владелец цветочного киоска, зоомагазина или какого-либо другого небольшого заведения, для хранения данных можно использовать внешний жесткий диск. Только обязательно используйте систему резервного копирования, например метод 3-2-1.

Вы также можете использовать облачное хранилище, чтобы делиться файлами с сотрудниками или клиентами или хранить документы, к которым требуется доступ в дороге. Кроме того, вы можете создавать резервные копии своих компьютеров и жестких дисков для дополнительной безопасности. Попробуйте тарифный план Dropbox Basic, который включает 2 ГБ бесплатного места для хранения. А если у вас трое и более сотрудников, рекомендуем ознакомиться с нашими тарифными планами для рабочих групп.

Если вы занимаетесь цифровым бизнесом, у вас будут другие приоритеты в том, что касается доступа, резервного копирования и хранения данных. В этом случае вам больше подойдет тарифный план Dropbox Professional.

Вы — владелец средней и крупной компании

Масштабируемость облачного хранилища — большое преимущество для растущих компаний. Тарифный план Dropbox Standard включает 5000 ГБ облачного хранилища с возможностью подключения трех и более пользователей.

К вашим услугам все необходимые функции: мониторинг безопасности, средства управления и восстановление файлов за период до 180 дней. Наши тарифные планы для бизнеса также включают в себя интуитивно понятные инструменты для обмена файлами и защиты конфиденциальности. Что может быть лучше? И никаких проблем с внешними жесткими дисками.

Облачные хранилища и жесткие диски: сравнение

Универсальный доступ

Доступ к внешнему жесткому диску можно получить только посредством физического подключения его к устройству или в некоторых случаях — через локальную сеть. То есть пользователь может получить доступ к данным, только если диск находится под рукой.

Если вы пользуетесь облачным хранилищем, все ваши файлы доступны на всех подключенных устройствах. Пока у вас есть подключение к Интернету, вы можете получить доступ к файлам в любое время и откуда угодно. А если настроить автономный доступ, вы сможете открывать определенные файлы даже без доступа в Интернет.

Безопасность данных

Безопасность стала основной проблемой для всех видов хранения данных и приоритетной задачей для многих предприятий. Dropbox обеспечивает защиту содержимого с помощью самой современной технологии 256-битного шифрования AES, недоступной у многих провайдеров.

Хакеры не смогут получить доступ к внешнему жесткому диску, если он не подключен к компьютеру. Тем не менее его могут украсть, а если случится пожар или диск выйдет из строя, вы потеряете все данные — не идеальный вариант с точки зрения безопасности.

Если вы пользуетесь облачным хранилищем, любые потерянные или случайно удаленные файлы можно восстановить, а в случае атаки вредоносной программы вы даже можете «перемотать» аккаунт полностью!

Синхронизация данных

Синхронизация отлично подходит для автоматизации задач резервного копирования, обновления версий файлов и выполнения других трудоемких задач. При использовании облачного хранилища синхронизация данных происходит в фоновом режиме, пока вы работаете.

Если вы используете внешний жесткий диск, придется синхронизировать данные вручную. Кроме того, если вы внесете изменения в файлы, используя другое устройство, вам придется обновить и файлы на внешнем диске, в то время как в облачном хранилище это делается автоматически.

Достижения последних лет в области хостинга файлов и облачного хранения данных открывают новые возможности. Большинство людей могут без опасений использовать облачное хранилище и резервное копирование для работы, учебы или бизнеса.
