Подключение камеры заднего вида на хендай солярис
Водитель, находясь за рулем, должен обеспечить максимальный обзор дороги со всех сторон для того, чтобы иметь возможность спрогнозировать и предотвратить опасную дорожную ситуацию.
Установка задней камеры Хендай Солярис на любой хэтчбек или седан обеспечит улучшение качества обзора. Изображение с камеры передается на монитор, установленный на торпеде, и водитель имеет возможность быстро анализировать дорожную обстановку.
Купить видеокамеру с монитором можно за не очень высокую цену. Самостоятельный монтаж ее несложен, но займет несколько часов из-за необходимости снятия и обратной установки внутренней обивки багажника и салона. Возможно, придется производить работу в несколько этапов, в течение 2-3 дней.
Выбор аппаратного устройства
Водители предпочитают останавливать свой выбор на штатном оборудовании. Установка камеры заднего вида на Хендай Солярис седан, если она выпущена тем же производителем, что и сам автомобиль вызовет меньше проблем, связанных с совместимостью.
Она устанавливается на место плафона освещения номера. Но есть и недостаток: то, что она располагается не на центральной оси автомобиля, а немного сбоку, ухудшает качество обзора.
Цена штатной камеры около 900 рублей, универсальная модель китайского производства обойдется водителю в 350-500 рублей. Можно подобрать черный или хромированный варианты, наиболее подходящие к цвету автомобиля.
Отдельно приобретается монитор, устанавливаемый в салоне седана или хетчбека, на торпеде или на зеркале.
Как установить устройство на Хендай Солярис?
Процесс установки состоит из нескольких этапов. Чтобы установить камеру заднего вида Хендай Солярис на автомобиль своими руками, необходимо иметь стандартный набор инструментов.
Место установки – пластиковая накладка над номером автомобиля, в просторечии называемая «сабля».
Этапы работы:
- снимается внутренняя обшивка багажника;
- откручивается «сабля», при этом необходимо снять 4 гайки и две шпильки;
- находится закрытое резиновой заглушкой отверстие для провода, расположенное под «саблей», в которое он и протягивается, но предварительно необходимо просверлить отверстие в заглушке;
- тонким сверлом делается отверстие в «сабле», совпадающее с расположением аналогичного отверстия в заглушке;
- устанавливается видеокамера с небольшим наклоном вниз, так она лучше фиксирует движущиеся объекты;
- провод выводится на провода питания заднего фонаря и соединяется с ними. Схема соединения проводов может быть различной, необходимо ориентироваться на цветовые совпадения: черный с черным; красный с зеленым;
- провод от камеры по крыше или по стенкам салона под обшивкой ведется к месту установки монитора.
Как подключить камеру заднего вида Хендай Солярис?
Финальным этапом установки задней камеры на Хендай Солярис станет подключение оборудования и проверка его работоспособности. Для проведения провода потребуется снять обшивку дверей и облицовку стойки лобового стекла.
Провода от монитора соединяются с проводами плафона подсветки салона. Работоспособность камеры проверяется при включении автомобиля. Запитывается она от заднего фонаря, специально включать фонари не требуется, устройство должно подключаться сразу при включении мотора.
Изображение подается на монитор.
В процессе установки камеры необходимо так расположить монитор, чтобы просмотр изображения на нем не отвлекал внимание водителя от переднего обзора.
Расположение его на зеркале заднего вида позволит решить эту задачу.
Авто обзоры — тест драйв. Крутые тачки — смотреть онлайн
Разберемся, как снять и поставить обратно бампера на Хендай Солярис
Выбираем и надеваем чехлы на Хендай Солярис
Тормозная жидкость Хендай Солярис: какой тип и когда менять?
0 thoughts on “ Установка камеры заднего вида Хендай Солярис ”
Какая камера заднего вида подойдет на Hyundai Getz ( 2008)? Установка на место плафона освещения номера. Ну или может знает кто где нарыть параметры крепления плафона освещения номера.
Большой выбор камер заднего вида на Хендай на сайте aviselectronics.
Самостоятельно поставил камеру заднего вида на шкода рапид, с гарантии слетаю? машине 4 месяца Вопрос: как быть? Заранее спасибо
Сколько можно объяснять? Слёта с гарантии не существует! ! ! Существует отказ в каком- либо конкретном ремонте, если экспертиза проведённая за счёт дилера доказала вину потребителя.
Не все машины корейского производства укомплектованы штатным парковочным видеоустройством. Однако есть возможность смонтировать ее самостоятельно. Устанавливается камера заднего вида на Хендай Солярис седан в штатное место, расположенное на крышке багажника вместо одного из фонарей подсветки номерного знака.
Функции и особенности штатной
Видеокамера штатная для Hyundai Solaris представляет собой заглушку, выполненную в форме светильника с вмонтированной оптикой. Она ставится вместо любого фонаря. Устанавливать ее несложно, т. к. крепление и разводка выполнены в полном соответствии с заменяемым прибором. Однако многие водители не рекомендуют этого делать. Есть несколько моментов, которые влияют на такое решение.
При монтаже видеокамеры заднего вида Hyundai Solaris в работе остается 1 фонарь освещения номера. Если он выйдет из строя, то номерной знак подсвечиваться не будет, а это повод для остановки транспортного средства инспекторами ГИБДД. В связи с тем, что светильники установлены в стороне от оси крышки багажника, то изображение будет смещено в одну или другую сторону в зависимости от размещения устройства, что негативно сказывается на качестве парковки у водителей, имеющих небольшой стаж вождения. Это в полной мере относится к установке камеры заднего вида Солярис хэтчбек.
Чем можно заменить оригинальную
Подключение оборудования не отличается от подсоединения стандартного устройства. Другое расположение камеры заднего вида Hyundai Solaris приводит к ее преждевременному выходу из строя из-за попадания влаги внутрь корпуса и повреждения оптики.
Как установить и подключить
Установка штатного устройства сложностей не вызывает, т. к. для этого необходимо демонтировать 1 фонарь и установить камеру на его место. Крепится она 2 саморезами в тех же точках, что и светильник. Подключение к бортовой сети автомобиля (+12 В) проводят от правого блока кормовых фонарей. Здесь находится лампа заднего хода. Минусовой провод подсоединяют к корпусной клемме приборов освещения номерного знака.
Монтаж универсального видеоустройства вместо штатной камеры заднего вида Hyundai Solaris предполагает наличие отверстия для крепления. На корпусе прибора расположена резьбовая шпилька с гайкой для крепления. Камера выполнена таким образом, что при расположении на ровной поверхности объектив направлен под углом 10-15° вниз. Это дает возможность лучше ориентироваться в дорожной обстановке и правильно определять дистанцию до препятствия.
Провода протягивают в багажник через штатное отверстие с резиновой заглушкой. В связи с тем, что пластиковые элементы салона трудно демонтировать, то линию прокладывают под обшивкой крыши. Для этого снимают дверной уплотнитель и проталкивают кабель под крышу. Если в качестве экрана используют монитор в зеркале, то провода протягивают сверху через уплотнение плафона освещения салона. При подключении дисплея штатного головного устройства линию проводят под обшивкой стойки лобового стекла вниз.
Штекер камеры вставляется в соответствующее гнездо на задней панели магнитофона. При установке парктроника на автомобиль провода от обоих устройств соединяют в 1 жгут и протягивают вместе. Эти монтажные работы лучше проводить одновременно, чтобы лишний раз не снимать обшивочные элементы.
Если водитель правильно поставил и подключил видеосистему, то при включении задней передачи на экране появится изображение обстановки позади автомобиля, а цветные сигнальные линии покажут расстояние до препятствия.
На Hyundai Solaris установка камеры вида и обзора дорожной обстановки при парковке обойдется в пределах 1 100-1 300 рублей и на семейном бюджете сильно не отразится. Наличие этих устройств позволяет парковку автомобиля сделать простой и безопасной.
Неисправности и ремонт
Работоспособность видеокамеры зависит от условий эксплуатации и качества монтажа. В некоторых случаях небрежно проложенные провода могут перетереться от тряски и вибрации. Тогда жгут придется демонтировать и проводить осмотр и поиск места повреждения изоляции. Этого можно избежать, проложив провода в гофрошланге.
При эксплуатации устройства возможно попадание влаги внутрь корпуса из-за нарушения его герметичности. Штатная камера имеет съемную заднюю крышку. Корпус разбирается, а элементы продуваются воздухом и сушатся. Универсальное видеоустройство разобрать можно, хотя оно залито герметиком. Действия по восстановлению работоспособности аналогичные. Лучше если эти работы будут выполняться специалистом.
Осторожно много букв!
Всем привет.
Загорелся я еще в 2020 году установить себе камеру заднего вида. Вроде ни чего сложного не было исходя из записи www.drive2.ru/l/575736724970275489/ . Грубо говоря купи себе камеру, сними магнитолу, удали 32 пин из колодки, подключи к магнитоле и вот оно счастье. Так подумал и я почитал БЖ, посмотрел видео, на Али заказал себе камеру за 1350 рублей. Камера приехала довольно быстро и счастливый я договорился с сервисом, чтобы я своими «кривыми» ручёнками ни чего случайно не оторвать. В день Х приехал в сервис, около часу снимали рамку магнитолы (я думал хоть бы она не треснула). Успели снять приборную панель, чтобы хоть как то снять рамку и вытянуть магнитолу. В итоге мы ее вытащили.
Начали по схеме подключать все провода, обнаружили, что пин 32 уже отсутствует в колодке. Все подключили и в итоге магнитола не видит камеру от слова совсем. Начали листать форумы, разные записи и т.д., но все было тщетно. Сигнал есть, а на ШГУ не выводится изображение. В итоге мучались мы часов 5 и результата 0.
Уехал я ни с чем домой, расстроенный, злой, что убил столько времени, а результат нулевой.
Позже начал мониторить интернет и понял, что легким способом, а именно «Просто подключаем по рисунку провода от камеры +- и удаляем 32 черный провод»
Можно лишь подключить Solaris II Рестайлинг и Solaris II в комплектации супер серия. Остальные магнитолы работают с камерами через инженерное меню (применение некоторых параметров) или же прошиваются.
Опять начитавшись форумов я залез в инженерное меню ШГУ.
www.drive2.ru/l/521182806290727238/
Ссылка как попасть в него
В нем были пункты «сигнал камеры» и тут я обрадовался подумал «во повезло» и можно снова ехать в сервис подключаться к камере залазить в инженерное меню менять настройки т.е. включить сигнал камеры и вуаля я на коне. Опять поехал в сервис и снова промучались с рамкой, благо уже все провода были выведены под камеру подцепили ее и в итоге опять не было изображения, сигнал есть изображения нет. Сколько магнитолу не перезагружали, какие параметры не меняли все было тщетно…опять потратив 3 часа я уехал домой. Решил, что больше онанизмом страдать не буду и как поеду в г.Москву заеду к Руслану активирую камеру и сразу там же подключу. Сумма в 5000 рублей за подключение+активацию меня устраивала. Договорился заранее, приехал по адресу, подключили быстро буквально 1-1.5 и я довольный уехал домой. Так же ему большое спасибо за подключение и активацию.
Камера встала идеально, зазоров в прокладке нет.
Так же могу добавить, что пункт с инженерным меню, вот этими настройками «включение камеры» помог одному из форумчан активировать камеру на своем ШГУ без различных активаций и прошивок. Мне данный способ не помог как я писал выше. Могу сказать, что как дополнительный аксессуар камера заднего вида полезна, а именно видеть препятствия сзади, или когда выезжаешь задом с «кармана» на дороге видны машины, но использовать именно для парковки без зеркал я бы не стал т.к. съедает «хорошо» углы и искажает реальное изображение до объекта. Паркуюсь по зеркалам, но иногда посматриваю теперь в камеру)))
Далее могу сказать, что через инженерное меню на магнитолу можно установить различные приложения YouTube и другие, у меня это получилось, но не разобрался как звук выводить в колонки т.е. изображение есть, звука нет. (но тоже как то программой поправляется).
Недавно тут увидел на драйве пост о том, что вышло обновление карт для ШГУ Hyundai скачал программу на пк начал вводить номер ПО магнитолы, а программа мне пишет, что такой магнитолы на Hyundai Solaris нет и вообще в Hyundai.
Забил данный номер ПО в интернете и мне высветилась ШГУ Kia Rio. Полагаю, что ШГУ прошивается мозгами от Kia Rio и после этого магнитола начинает видеть камеру заднего вида. Это мои мысли вслух, кому интересно вэлком пробуйте мб у Вас получится подключиться к камере через прошивку, отпишитесь по результату если получится. Очень долго не мог написать данный пост, то лень, то времени не было, но вот ручки мои добрались. Всем удачной дороги, надеюсь смог кому то помочь/разобраться/донести всю информацию, что накопил о моем ШГУ.
Сейчас немного отчёта о самой установки камеры.
Установка: Снял обшивку багажника, открутил крепления сабли, наметил место для отверстия (пришлось сместить влево камеру на несколько сантиметров, что бы камера плотно прилегала к основанию. Если делать по центру, по пришлось бы герметизировать лишние отверстия т. к. по центру расположена ручка для поднятия крышки багажника), замерил диаметр крепления камеры, подобрал сверло, просверлил, пропустил шнур через отверстие и зафиксировал гайкой с гравером, прикрутил саблю на место.
Производители всё рассчитали и оставили отверстие, которое прикрыли резиновой заглушкой, делаем очень тонкое отверстие (гвоздём или шилом) и пропускаем внутрь наш штекер от камеры. резина очень плотно прижала провод — даже герметик не понадобился.
———————————————————————————————————————————————
Теперь перейдём к следующему этапу: Подключение
Протягиваем провод с 2 RCA разъёмами от крышки багажника до головного устройства (протягиваем по противоположной стороне от силовых проводов идущих на усилитель).
Кто не в курсе, может за одно протянул + от лампы заднего хода как это сделал я. — Я вообще забыл его протянуть, собрал всю обшивку, а камера не показывала при включении задней передачи.
Не хотелось мне снова вскрывать все обшивки и немного по размыслив, пришёл к тому, что все провода идут к блоку предохранителей или по крайней мере в моторный отсек.
Немного погуглив , наткнулся на схему, ради которой и затеял всю эту писанину в своём БЖ.
Суть в следующем: есть такой разъём EF 11 на электрической схеме я обвёл его красным кружком.
Так где же его найти? — спросите вы (как когда то и я этим вопросом озадачился)
Слева от левой ноги водителя, из этого разъёма в жгут уходят провода нам нужен ЗЕЛЁНЫЙ.
Т. е. как все уже поняли, при включении задней передачи, на этом зелёном проводе появляется + 12 В — это то, что нам нужно. Так, что подключайте +12 от камеры на ЗЕЛЁНЫЙ провод разъёма EF 11.
———————————————————————————————————————————————
P. S: или ВЫВОДЫ:
Камера работает уже 2 года, без всяких косяков, без герметиков, прошла испытание многих моек в разных местах и по прежнему радует и помогает своему хозяину, то есть мне =) парковаться и информировать о наличии препятствий позади автомобиля (на пару с парктрониками).
Долго выбирал камеры, смотрел тесты изучал параметры и нашёл то, что искал. ССD матрица камеры хорошо проявляет себя в сумерках (водно как днём), а 0,01 Люкс освещённости достаточно что бы разглядеть\различить объекты.
Стоимость камеры на момент покупки при 1$ = 35р
Всем спасибо за просмотр, кому статья была полезна жмякайте на кнопку Нравится.
Подписывайтесь на автомобильчик.
Всем привет! Поделюсь первой частью монтажа камеры заднего вида (хода) это выбор подключения и места установки, временная установка, проверка работы.
Для удобства, оглавление по разделам:
— выбор камеры и прочее ла ла ла;
— проверка работы системы перед монтажом;
— установка;
— устранение глюка или ПНР;
— ссылки откуда брал инфу.
*** Выбор камеры и прочее ла ла ла ***
Установку парктроников даже и не рассматривал, т.к. магнитолу изначально брал, чтобы у неё была громкая связь и поддержка камеры заднего вида. То есть, во первых это продолжение установки магнитолы, то есть пятая часть марлезонского балета, а во вторых читая про монтаж камер постоянно находишь записи что те у кого есть парктроники всё равно устанавливают камеры т.к. порой не видно штырей, столбиков и прочих атрибутов ландшафтного интерьера. Соответственно в этом противодействии победа остается за камерами, а не парктрониками.
Итак, что же необходимо, чтобы в автомобиле появилось это столь необходимо удобство? 1. Сама камера, 2.монитор вывода изображения, 3.питание для этой системы. Все эти составляющие можно приобрести комплектом так и по частям.
С монитором у меня проблемы выбора нет, т.к. видео будет выводиться на магнитолу, а так на рынке для этого еще есть накладки на зеркала заднего вида со встроенным монитором, мониторы камеры заднего вида, чипы в голову ну наверное и все…
Переходим теперь к выбору камеры:
Выбор как и у всех был между: а)рамкой номера с камерой, б)универсальной, в)камерой для модели авто, г)камера с инфракрасным изображением. А и Г я отверг, выбор был между Б и В оставшимися на трубе. Проезжая мимо автомагазина зашел, спросил и у них был камера для соляриса, купил вот и весь выбор. Сейчас после всей установки я бы взял универсальную камеру, почему? Расскажу об этом в отдельном посте.
Итак, встречайте камера заднего вида для Hyundai Solaris — INCAR VDC 078. Устанавливается вместо лампы освещения заднего номера, для того чтобы подсветка осталась в камере установлена лампочка.
Распаковал камеру вечером в машине при свете лампочки, увидел пару мотков проводов, как я понял это уже стандартный набор проводов, но тогда смущенный этим клубком и отсутствием инструкции я отправился на поиски информации как все это поженить между собой.
*** Проверка работы системы перед монтажом ***
Не знаю откуда у меня появилось это правило: семь раз проверь и только потом начни установку. Но я этому очень и очень рад.
Перед установкой начал проверять работоспособность камеры. Вынул из полки магнитолу, подключил тюльпан камеры, нужно подключить камеру к + и -. Решил к плафону освещения, разобрал нашел наклейку от завода, не нашел куда подключиться, собрал все обратно
Вынул планку с прикуривателем, на клемме подключения нашел местечко куда подсунуть проводки питания
Включаю в магнитоле изображение с камеры и ДА! Работает! Праворукий солярис вы ещё не видели, правда?!
*** Установка ***
Работоспособность камеры и магнитолы проверена, можно устанавливать. Выбора даже и не было, начитавшись решил как и все подключать к лампе освещения заднего хода. Но мне это не понравилось буду менять схему подключения, но об этом позже ещё думаю ньюансы.
Для того чтобы установить камеру нужно:
-снять обшивку крышки;
и вот пригодился набор съемников обшивки салона! Работать с ним кайф.
Снимая обшивку нужно помнить о хитрой клипсе. Вытаскивать её нужно между головкой и юбкой
-снять накладку багажника на освещение заднего номера, встретившееся название сабля понравилось буду использовать его;
-вынуть лампу освещения;
Сначала вынул её на улицу, там уже разъединил клемму, поначалу было не понятно, нужно нажать где показано отверткой
-снять обшивку багажника возле фонаря заднего хода;
Тут решил пойти другим путем не подключаться к проводке в багажнике, а подключаться в самом фонаре, чтобы не искать какой идет провод после клеммы заднего фонаря. Для этого нужно:
-вынуть фонарь;
-запитать камеру в самом фонаре.
Установил камеру вместо фонаря и та да дам! Сюрприз от китайцев — если ставить чтобы лампа камеры светила на номер сабля на место не встанет.
Если её развернуть, то фонарь не светит на номер, и нафиг следовательно он не нужен. А так и ладно, меньше подключать.
Камера уперлась в рамку номера и не встает в паз, без рамки тоже упирается, да и зачем мне штатная камера из-за которой нужно ездить без рамки!
Как оказалось я затупил, можно рамку опустить ниже, на штатных проемах! ))))
Снимаем обшивку багажника, вообще все легко крутиться снимается у меня занимался этим ребенок
Снимаем фонарь для этого нужно разъединить разъем и открутить три гайки
Подсоединяюсь + к красному на фонаре, а минус на минусе фонаре
Устанавливаю фонарь обратно, прокидываю временно подключение к магнитоле, подключаю камеру к магнитоле. Завожу авто, включаю задний ход и ничего. Включая в магнитоле видео с камеры и ничего. Пробую все режимы освещения автомобиля, все настройки камеры и ничего…
*** Устранение глюка или ПНР ***
ПНР это пуско-наладочные испытания, проверка, настройка и заключительное испытание электрического оборудования для обеспечения режима и параметров, которые были заданы проектом. В моем же проекте это просто умная аббревиатура )))
После установки камеры, подключения её питания, ПНР прошли не успешно. Просто диво дивное, что перед установкой я подключал и проверял, что камера работает.
Проверили с тестем напряжение на проводке лампы заднего хода 10 вольт, проверили на прикуривателе где все работало — 11 вольт. Если лампа работает, то и камера должна! Вынул лампу — результата нет. Всё работает, а камера нет! Нонсэнс!
Думал, думал в итоге сделал кусь на проводе который подключался к минусу на лампу заднего хода, цепляю его на кузов и ЭВРИКА! Камера включилась!
Снова всё разъединил, снял фонарь, заизолировал минус на лампе заднего хода, обратно всё собрал, проверяю и не работает! Опять прогнал на всех режимах освещения и магнитолы не работает! Опять подумал, соединил минус на кузов через болт, затянул и все работает!
Резюмируя: подключение питания к фонарю заднего хода мне не понравилось т.к. изображение выводиться только когда включаешь задний ход. Сейчас думаю как грамотнее подключить камеру заднего вида с учетом того, что думаю поставить еще и переднего вида.
Читайте также:
- Как включается кондиционер на мазда 3
- Что такое гейн в автозвуке
- Замена втулок трамблера ауди 80 б3
- Диагностика и ремонт эбу двигателя
- Не идет питание на эбу газель
Установка камеры заднего вида на хендай солярис 2020
Как установить и подключить камеру заднего вида на Hyundai Solaris седан или хэтчбек в штатное место
Не все машины корейского производства укомплектованы штатным парковочным видеоустройством. Однако есть возможность смонтировать ее самостоятельно. Устанавливается камера заднего вида на Хендай Солярис седан в штатное место, расположенное на крышке багажника вместо одного из фонарей подсветки номерного знака.
Функции и особенности штатной
Видеокамера штатная для Hyundai Solaris представляет собой заглушку, выполненную в форме светильника с вмонтированной оптикой. Она ставится вместо любого фонаря. Устанавливать ее несложно, т. к. крепление и разводка выполнены в полном соответствии с заменяемым прибором. Однако многие водители не рекомендуют этого делать. Есть несколько моментов, которые влияют на такое решение.
При монтаже видеокамеры заднего вида Hyundai Solaris в работе остается 1 фонарь освещения номера. Если он выйдет из строя, то номерной знак подсвечиваться не будет, а это повод для остановки транспортного средства инспекторами ГИБДД. В связи с тем, что светильники установлены в стороне от оси крышки багажника, то изображение будет смещено в одну или другую сторону в зависимости от размещения устройства, что негативно сказывается на качестве парковки у водителей, имеющих небольшой стаж вождения. Это в полной мере относится к установке камеры заднего вида Солярис хэтчбек.
Чем можно заменить оригинальную
Подключение оборудования не отличается от подсоединения стандартного устройства. Другое расположение камеры заднего вида Hyundai Solaris приводит к ее преждевременному выходу из строя из-за попадания влаги внутрь корпуса и повреждения оптики.
Как установить и подключить
Установка штатного устройства сложностей не вызывает, т. к. для этого необходимо демонтировать 1 фонарь и установить камеру на его место. Крепится она 2 саморезами в тех же точках, что и светильник. Подключение к бортовой сети автомобиля (+12 В) проводят от правого блока кормовых фонарей. Здесь находится лампа заднего хода. Минусовой провод подсоединяют к корпусной клемме приборов освещения номерного знака.
Монтаж универсального видеоустройства вместо штатной камеры заднего вида Hyundai Solaris предполагает наличие отверстия для крепления. На корпусе прибора расположена резьбовая шпилька с гайкой для крепления. Камера выполнена таким образом, что при расположении на ровной поверхности объектив направлен под углом 10-15° вниз. Это дает возможность лучше ориентироваться в дорожной обстановке и правильно определять дистанцию до препятствия.
Провода протягивают в багажник через штатное отверстие с резиновой заглушкой. В связи с тем, что пластиковые элементы салона трудно демонтировать, то линию прокладывают под обшивкой крыши. Для этого снимают дверной уплотнитель и проталкивают кабель под крышу. Если в качестве экрана используют монитор в зеркале, то провода протягивают сверху через уплотнение плафона освещения салона. При подключении дисплея штатного головного устройства линию проводят под обшивкой стойки лобового стекла вниз.
Штекер камеры вставляется в соответствующее гнездо на задней панели магнитофона. При установке парктроника на автомобиль провода от обоих устройств соединяют в 1 жгут и протягивают вместе. Эти монтажные работы лучше проводить одновременно, чтобы лишний раз не снимать обшивочные элементы.
Если водитель правильно поставил и подключил видеосистему, то при включении задней передачи на экране появится изображение обстановки позади автомобиля, а цветные сигнальные линии покажут расстояние до препятствия.
На Hyundai Solaris установка камеры вида и обзора дорожной обстановки при парковке обойдется в пределах 1 100-1 300 рублей и на семейном бюджете сильно не отразится. Наличие этих устройств позволяет парковку автомобиля сделать простой и безопасной.
Неисправности и ремонт
Работоспособность видеокамеры зависит от условий эксплуатации и качества монтажа. В некоторых случаях небрежно проложенные провода могут перетереться от тряски и вибрации. Тогда жгут придется демонтировать и проводить осмотр и поиск места повреждения изоляции. Этого можно избежать, проложив провода в гофрошланге.
При эксплуатации устройства возможно попадание влаги внутрь корпуса из-за нарушения его герметичности. Штатная камера имеет съемную заднюю крышку. Корпус разбирается, а элементы продуваются воздухом и сушатся. Универсальное видеоустройство разобрать можно, хотя оно залито герметиком. Действия по восстановлению работоспособности аналогичные. Лучше если эти работы будут выполняться специалистом.
Установка камеры заднего вида на хендай солярис 2020
Всем, у кого не открываются ссылки/картинки — читать справку, а не писать об этом в форуме.
Всем здравствуйте! Не так давно стал счастливым обладателем соляриса 2020г рестайлинг. По ряду причин комплектацию взял ‘comfort’, мультимедийная система стоит уже нового образца. Как вы считаете можно ли подключить к ней камеру заднего вида? Может есть у кого какая информация по распиновке. И.т.д.
Заранее благодарю.
С уважением Александр.
Ответить 7 3 1 9 2
Вы имеете ввиду подключение камеры по блютус?
В принципе как вариант. Вопрос поддержит ли мультимедиа подключение двух устройств. Как правило смартфон подключен как «hand free «
Не. посмотрел беспроводные камеры, это не вариант медленное включение, передача информации не стабильна. Надо подключать проводом.
21 3 Ответить 4 9 2
@Konstantin_, Здравствуйте!
В других комплектациях установлена эта же мультимедийная система с камерой заднего вида.
@mexаник, Здравствуйте! Подскажите пожалуйста как реализовать подключение камеры по блютуз да и саму камеру с поддержкой блютус не нахожу, только WI-FI
Ответить 1 21 3 9 2 3 1
Скрытый текст
После получения китайского ГУ, следом пришла и камера.
Побродив по инету нашел несколько способов подключения камеры к RCD/RNS 510.
Мне эти способы не совсем подошли, т.к. после получения камеры я сразу же заказал беспроводные модули для передачи данных по воздуху, чтобы не тянуть провода по салону до ГУ.
Беспроводные модули / Камера.
Не мало времени потратил на поиски, каким образом подключаются эти модумли. Задавал вопросы на форумах, но никто толково не ответил.
С камерой все понятно, подключается к плюсу и минусу от заднего фоноря.
Спереди не понятно откуда брать (+).
Помогли добрые люди из клубного форума, за что им огромное спасибо.
Пин 28 — плюс от ЗХ
Откуда берется плюс и минус стало понятно. Решился на инсталяцию.
По примерам сделал фильтр, обмотал все тряпичной изолентой и соединил с камерой.
Камера, фильтр, беспроводной передатчик.
Кондер и диод использовал такие:
кондер 2200 мкф, диод 1А
Схема фильтра
Все готово к подключению.
Снять обшивку багажника не составит труда. 2 шурупа торкс и около 8 клипс, которые нужно по вандальски выдернуть:) Открутить 2 гайки с ручки замка (ключ 8 ил 10, не помню). Снимается легко. Лучше не мудрить и сразу открутить номера с рамкой, т.к. они мешают демонтировать замок багажника.
Шурупы на номерах за два года заржавели, но все открутилось на удивление легко. Если что, поможет снять ржавчину WD40.
Плюс и минус взял с левого фонаря. Так было удобнее проводить по левому краю.
Для подстраховки, решил подключить светодиодную ленту на эти провода, чтобы проверить полярность и правильную работу включения отключения камеры при переключении ЗХ.
Скрутил провода, подключил светодиодную ленту, вывел из багажника и положил на стекло диодами в салон.
Тест проводки.
Провернул ключ на один оборот. Переключил несколько раз на заднюю передачу. На удивление все работало правильно.
После чего, смело подключил камеру к питанию.
Т.к. я позорно долго искал центральный блок ВСМ под своими коленями… =) мне пришлось временно, для проверки соединить беспроводной приемник к прикуривателю.
В багажнике валялся старый и ненужный «двойник» прикуривателя. Отрезал от него один, и подсоединил «приемник». (плюс и минус прозвонил мультиметром)
На радость — работает! Изображение чистое и никаких помех нет. Но стоило мне пошевелить руками, они сразу появились.
Это плата за беспроводное соединение. Не знаю какой способ лучше, но мне не хотелось вскрывать обшивку всего салона чтобы проложить провод. Если замучает помехами, — по весне проведу провод.
Идем дальше, осталось правильно подключить беспроводной приемник.
Второе изображение вначале этого поста (схема, 28 пин), указывает на то, что можно взять плюсовой провод от центрального блока, а минус из общей массы, ну или коричневый провод от ГУ. Тут уже кому как удобно.
Как только выведу провода (плюс и минус ЗХ) из косы, которые идут в ВСМ, предстоит сделать такой же тест со светодиодами. Если ничего не выйдет, буду тянуть провод по салону, а беспроводные модули демонтирую.
Включать на постоянный плюс беспроводной приемник не имеет смысла, т.к. он быстро сгорит.
Он очень быстро и сильно нагревается в течении 1-й минуты в рабочем состоянии.
Спасибо за помощь CHIKONTE. Прояснил некоторые вопросы с ВСМ=) На выходных буду доделывать.
UPD. 01.09.2014
Доделал. Беспроводная работа камеры это полный треш!)) Ожидал что без фильтра будут помехи но не такие сильные, все прыгает, бегает, дрожит…
На заведенном двигателе ничего не видно. Если заглушить, то показывает чисто.
Попробую спаять фильтр и для «приемника». Если не поможет, протяну провода через салон.
UPD. 13.11.2014
Снял беспроводные модули, протянул по салону провод от камеры.
Помехи пропали, но есть еле заметные волны. Картинка прыгать перестала, теперь все хорошо и четко видно.
Если отключить габариты, то и волны пропадают. Летом, если не будет лень, подключу через реле, от подсветки багажника. Ну или как альтернатива, можно еще через провод от ГУ запитать, на который подается +12V при переключении на заднюю скорость.
В принципе, можно и через модули соединять, но я сначала не знал откуда брать плюс в салоне.
Взял от проводов, которые идут от задних фонарей в ВСМ, путем врезании в проводку. Как оказалось, все было на много проще, если-бы я знал о проводе, который выходит из ГУ, проблем было бы меньше:)
Установка штатной камеры заднего хода в штатный мафан
И вот, поставил камеру заднего вида (штатную).
Чуть повозиться пришлось.
Проводку протянул по порогам проблем не возникло не первая установка камеры.
Hyundai Solaris 2020, engine Gasoline 1.6 liter., 123 h. p., Front drive, Manual — electronics
Comments 25
Здравствуйте! Извините за беспокойство, подскажите пожалуйста, ммс как у вас, могу ли я через шнур вывести на экран 2 гис?
На этот монитор 2гис не выведишь только родной который там стоит
Здравствуйте! Извините за беспокойство, подскажите пожалуйста, ммс как у вас, могу ли я через шнур вывести на экран 2 гис?
Можешь, установи его на телефон и через Car Play, все работает
Подскажите пожалуйста, на картинке питание камеры от элантры указано 6v, а на схеме подключения уже от лампы ЗХ 12v. Как разобраться? Планирую установку точно такой же камеры… Однако, жду появления нормального шгу у китайцев, под рестайл.
Если обратишь внимание на мои фото и росписи все работает без проблем.
Тоже сталкивался с этим когда инфу искал в инете про v, говорили все норм.
А что за появления мафана фото есть?
А эту я видел. Мне она не очень. Видел на днях в один магаз на авито должна придти на нашу тачку мафан вида теслы цена 12-14 т.р.жду фото когда придут в магаз
У тебя у китайской камеры разъем такой же был? На 8 пинов?
Привет! У меня камера с таким же разъемом. Ищу овтетную часть куда этот разъем вставить. Может ты уже нашел?
Привет. Нет пока не смотрел даже.
Да этот . Его раскидал по отдельности.
Могу еще цветовую гамму состыковки сказать если нужно.
Да Скажи пожалуйста. Я все догнать немогу какие по цвету провода за что отвечают
Видео
От камеры белый (-) — зеленый (-) тюльпан
От камеоы желтый (+) — желтый (+) тюльпан
Питание
От камеры черный (-) — черный (-)
От камеры красный (+) — белый (+)
От камеры серый — обрезай (поворотные линии руля
От камеры оранж — обрезай (поворотные линии руля
Видео и питание я брал 5 пиновый (есть и 3х пин, масса одна на две фишки)
Красный с тюльпана обрезай
Воот спасибо тебе:))) Получается все провода тянем только к магнитоле?
Если как у меня, то большенство да
А сигнал на включение камера с магнитолы получает? Или от лампы надо запитывать?
hyundai solaris 2020 установка камеры заднего хода в комплектации комфорт.
Добрый день, как активировать камеру? Такая же камера как у вас солярис 2021, не работает..
Мейрхат Шынболат
Купил камеру по вашей ссылке , подключил динамических линий нет , что делать?
Егор Марусов
Скажи пожалуйста! Как убрать настройки которые появились при первом включении а в конце видео у тебя их нет?
saratov master
А не проще без проводной камеру ставить?
Vladimir Neo
В Москве делал с пинами нормальными в PCAVTO
Антон Бобров
А о каком проводе в конце идет речь?что отключить надо?И подойдет ли данная схема на сонату 2020 года?
Светлана Емельянова
Добрый день! Хочу установить камеру на Hyundai Solaris 2019 супер серия, ребята как вас найти в Оренбурге? И цена вопроса
вячеслав пахан
вечер добрый всем я из уфы сам лично установил камеру заднего вида так как обратившись в синий бокс они тупо сказали только оригинал будет работать ничего подобного они обосрались а камера работает ! позор синий бокс и вообще никому не советую туда обращаться если не хотите проблем с авто или с дилером так как там работают дилетанты .
Murad Muradov
Интересно такая схема На Солярисе 2019? Подскажите пожалуйста
вячеслав пахан
есть ли такие же спецы в уфе
вячеслав пахан
интересуют данные по камере какую именно купить
ProBaur��
А можно без прошивки автомагнитолы обойтись.
Альфия Бишанло
На китайскии камера же три провод куда ?
Андрей П
Хёндэ, кому сложно это запомнить, покупайте КИА
Сергей Матвиенко
В Краснодаре есть люди умеющие. )) Тоже так хочу!
Дмитрий Александрович
Ссылочку пожалуйста, какую камеру и где заказывали?
Владимир
скажите а провода штатного до монитора нет? или есть? Надо отдельный провод тянуть? Можно пожалуйста схему соединения. Заранее благодарен.
Как Установить Камеру Заднего Вида На Солярис
Как вы, наверное, помните, я писал ранее, что купил камеру, если кто-то не помнит ссылку для покупки камеры.
Теперь я начал устанавливать камеру, если честно, я начал делать это вчера вечером, но пошел дождь, и теперь мне пришлось выключить его и закончить.
Запись, как всегда, содержит кучу текста и множество картинок, так что наберитесь терпения))
Когда вам нужно иметь этот инструмент для себя:
1) Лучше прямые руки в количестве 2 штук
2) крестовая отвертка («»)
3) Ключ 10
4) Лучше, но не обязательно: гофра, также называемая изолентой, чтобы держать нашего клиента от фэн-шуй.
Затем откройте багажник и начните разбирать его.
Я начал разбирать багажник с внутренней ручки крышки багажника.
Если это часть этого. номер 81254-3s000
Рукоятка опирается на 2 винта и 2 зажима (вы увидите на следующем фото)
Затем откручиваем фиксаторы, которые удерживают накладку крышки багажного отделения.
Всего 9 видео
Номер двери багажника для автомобиля 81752-4l000
Ведь мы получаем картину
Затем нужно открутить накладки на крышке багажника, у обычных людей. сабля, это та процедура, для которой нужно скрыть подсветку номерного знака.
Вся подкладка поддерживается 4 шпильками с гайками и 3,5 зажимами.
Сначала открутите гайки, затем сожмите эти зажимы пальцами и выдвиньте их.
И достань саблю.
Её номер машины 873101R000
В этом вопросе возникает вопрос, как позже проложить провод к трассе ?! Здесь все очень просто, в крышке багажника уже есть резиновая заглушка, через которую можно вставить провод от камеры в багажник.
Монтаж камеры заднего вида Камера заднего вида для Hyundai Solaris (Хюндай Солярис)
Мы удалили эту заглушку и просверлили здесь отверстие, я просверлил отверстие 2 мм, чтобы вы могли приклеить там провод камеры, чтобы он очень плотно сидел там. (Забыл сфотографировать с дыркой)
Часть заглушки № 17313-25000
Затем мы делаем отверстие в сабле для штифта камеры.
Чтобы сделать отверстие там, где это удобно, я вырезал шаблон для платформы камеры, прикрепил его к сабле, сделал отметку, просверлил узкое сверло, а затем сверло соответствующего диаметра, в моем случае это было сверло 6 мм.
И попробуй это.
С другой стороны, то, что все еще остается идеальным для нашего клиента, однако, он опасался, что штифт камеры может опираться на крышку багажника, однако, что остается для нашего клиента, расстояние от штифта до крышки багажника будет 2-3 мм
Но со стороны не все казалось таким идеальным, как я думал.
1) Основным требованием является то, что камера выглядит не совсем ровно, а под углом вниз, чтобы вы могли видеть, где заканчивается бампер автомобиля, это необходимо для удобства и для расчета приблизительного расстояния до препятствия. Поскольку, где бы я ни решил установить камеру, выемка, конечно, находится под углом, я думал, что камера теперь будет смотреть не под тем углом, который я хотел, а даже выше, чем хотелось бы, и мне пришлось бы сделать проставки опускают камеру чуть ниже. Но у нашего клиента ничего не осталось, камера смотрит, потому что я этого хотел (фото ниже).
3.5) Под камерой и саблями много места, точнее большой зазор. Это нехорошо, потому что со временем туда попадут вода, грязь и другой мусор, но нужно ли это нам? Конечно, нет!
Сказано сделано.
Мы берем саблю и камеру, обезжириваем их и наносим герметик, в моем случае это был какой-то немой силикон, оставшийся после ремонта квартиры.
ЕСТЕСТВЕННАЯ КАМЕРА НА HYUNDAI SOLARIS ИЗ КИТАЯ С ALIEXPRESS. УСТАНОВКА, ТЕСТ, СМОТРЕТЬ В КОНЦЕ!
Когда герметик высохнет, приступаем к установке сабли.
Как выяснилось позже, резиновая заглушка в крышке багажника не центрирована, а слегка смещена.
Теперь, вставив провод от камеры в просверленное отверстие в вилке, а затем, при необходимости, вытянув провод, я поднял провод вправо, потому что там у нас задний ход. И лучше сами провода с зажимами закрепить на что-нибудь, чтобы они не гремели (забыл еще раз сфотографировать).
hyundai solaris 2020 установка камеры заднего хода в комплектации комфорт.
Добрый день, как активировать камеру? Такая же камера как у вас солярис 2021, не работает..
Мейрхат Шынболат
Купил камеру по вашей ссылке , подключил динамических линий нет , что делать?
Егор Марусов
Скажи пожалуйста! Как убрать настройки которые появились при первом включении а в конце видео у тебя их нет?
saratov master
А не проще без проводной камеру ставить?
Vladimir Neo
В Москве делал с пинами нормальными в PCAVTO
Антон Бобров
А о каком проводе в конце идет речь?что отключить надо?И подойдет ли данная схема на сонату 2020 года?
Светлана Емельянова
Добрый день! Хочу установить камеру на Hyundai Solaris 2019 супер серия, ребята как вас найти в Оренбурге? И цена вопроса
вячеслав пахан
вечер добрый всем я из уфы сам лично установил камеру заднего вида так как обратившись в синий бокс они тупо сказали только оригинал будет работать ничего подобного они обосрались а камера работает ! позор синий бокс и вообще никому не советую туда обращаться если не хотите проблем с авто или с дилером так как там работают дилетанты .
Murad Muradov
Интересно такая схема На Солярисе 2019? Подскажите пожалуйста
вячеслав пахан
есть ли такие же спецы в уфе
вячеслав пахан
интересуют данные по камере какую именно купить
ProBaur��
А можно без прошивки автомагнитолы обойтись.
Альфия Бишанло
На китайскии камера же три провод куда ?
Андрей П
Хёндэ, кому сложно это запомнить, покупайте КИА
Сергей Матвиенко
В Краснодаре есть люди умеющие. )) Тоже так хочу!
Дмитрий Александрович
Ссылочку пожалуйста, какую камеру и где заказывали?
Владимир
скажите а провода штатного до монитора нет? или есть? Надо отдельный провод тянуть? Можно пожалуйста схему соединения. Заранее благодарен.
hyundai solaris 2020 установка камеры заднего хода в комплектации комфорт.
Добрый день, как активировать камеру? Такая же камера как у вас солярис 2021, не работает..
Купил камеру по вашей ссылке , подключил динамических линий нет , что делать?
Скажи пожалуйста! Как убрать настройки которые появились при первом включении а в конце видео у тебя их нет?
А не проще без проводной камеру ставить?
В Москве делал с пинами нормальными в PCAVTO
А о каком проводе в конце идет речь?что отключить надо?И подойдет ли данная схема на сонату 2020 года?
Добрый день! Хочу установить камеру на Hyundai Solaris 2019 супер серия, ребята как вас найти в Оренбурге? И цена вопроса
вечер добрый всем я из уфы сам лично установил камеру заднего вида так как обратившись в синий бокс они тупо сказали только оригинал будет работать ничего подобного они обосрались а камера работает ! позор синий бокс и вообще никому не советую туда обращаться если не хотите проблем с авто или с дилером так как там работают дилетанты .
Интересно такая схема На Солярисе 2019? Подскажите пожалуйста
есть ли такие же спецы в уфе
интересуют данные по камере какую именно купить
А можно без прошивки автомагнитолы обойтись.
На китайскии камера же три провод куда ?
Хёндэ, кому сложно это запомнить, покупайте КИА
В Краснодаре есть люди умеющие. )) Тоже так хочу!
Ссылочку пожалуйста, какую камеру и где заказывали?
скажите а провода штатного до монитора нет? или есть? Надо отдельный провод тянуть? Можно пожалуйста схему соединения. Заранее благодарен.
в этой магнитоле есть штатный GPS и вай фай?
Нет, только через андроид авто
Здравствуйте. В комплектации элеганс такой же принцип подключения?
Vasim Petrosuyab
А в конце пластик чёрный(решетка) на магнитолу нормально встает или нужно клеить?
Нормально все встаёт, там защёлки.
чёто както всё сложно, у меня солярис в такой же комплектации, тоже камеру надо, ато недавно задним ходом на столб наехал, замял там взади нахрен бампер, крышку багажника, теперь только под замену, камера была бы, не наехал бы, всё обошлось бы
Спасибо, (установил в кнопку багажника, которую заказал на Али отдельно) всё работает!
Привет! Получается у Тебя гарантия спадает по електрике?
Здравствуйте не подскажите какую камеру вы поставили или ссылку на нее можете скинуть?
Ребята а как вы убрали настройки, которые выходили в начале?
Какой провод то нужно отключить так и не сказали?!
Как по цене вышло установка.
На акцент комфорт 2020 можно тоже поставить?
Саламалейкум, да. На видео такой же комплектации авто.
Подскажите пожалуйста пласмаска которая ставится где подцветник 2017+ подходит 2020 году Солярису?
Поставил не фига не работает
Подскажите пожалуйста как зайти в инженерное меню чтоб включить камеру , все комбинации перепробовал не заходит магнитола 2018 года прошитая с навигацией , протянул проводку не через пин а запаяли отдельно с платы вывели а камера не включается вроде через инженерное меню нада включить ПОМОГИТЕ ПОЖАЛУЙСТА
Молодцы мастера!
Пожалуйста если не трудно скиньте схему распиновки на Solaris 2020 для подключения.
Здравствуйте У меня немножко др. Камера на номерном знаке, подключал все по пинам убирал чёрный провод но изображение так и не выходит на монитор
Вступайте в нашу группу, задавайте вопросы.
А в Москве мастера в сторонке курят походу
Дизлайк ебнули обиженные диллеры))))))
Дай бог вам здоровья и процветания парни! Главное чтоб Хендай новую защиту не поставил на это!
Ребята, огромное спасибо, сегодня тоже установил камеру.
@Александр Сторублев сегодня тоже установили
@STUDIO SHAMSTI да
Как? Видео сигнал есть для этой версии?
Мастер про динамику правильно сказал)))
Уже подключили камеру с динамическими линиями всё работает.
Что сказал? Что для того что бы работали динамические линии должно быть 7-8 провод для подключения , это где такая камера продается?
Ну за линии +тысяча при установке )доп функция )
Друг пожалуйста мне тоже схему отправ Спасибо
Здравствуйте! Подскажите — с каким оптимальнпм углом обзора лучше выбрать камеру, чтобы не было сильного искажения?
Камеру с динамической разметкой установил! Линии активные. Спасибо
Тоже интересно, что за камера с динамикой ?
Какую брали камеру и где? Можно ссылку? Динамическая разметка работает корректно?
С вами по подключению как свезатся. Можете дать.номер. romashhipakin@mail.ru
Я как понял магнитолу надо перепрошивать?
@ЧипАвто56 на сонату 2020 года подойдет такая де схема?!
@Likvidator botov Купить камеру, в которой есть динамические линии.
@ЧипАвто56 Что нужно для того чтобы в этой камере работали динамические линии? На хундай Солярис 2020 г. Подключение к штатной магнитоле!
Вы неправильно поняли, магнитолу не нужно прошивать.
Отправьте пожалуйста схему подключения камеры хендай солярис 2020. Хочу заводскую поставить с дин. Разметкой. Пришла. romashhipakin@mail.ru
Доброго времени суток, а можно ссылку на камеру заднего хода? Спасибо.
1 039,56 руб. 16%OFF | Камера заднего вида для Hyundai Solaris Sedan 1080 2017 2018, Full HD, AHD, 2019 P, объектив «рыбий глаз»
Огромное спасибо. Поставил, подключился, работает.
Можно ссылки на схему и камеру, было бы хорошо.
@Алексей Черных все можно, у самого супер серия.
@ЧипАвто56 Вы не ответили на Солярис 2019 года суперсерии можно установить камеру заднего вида в штатную семидюймовую мультимедиа,официалы говорят невозможно,что скажите?
Как солярка после весты ?
Разбор салона нового соляриса на канале Гараж N-1
А вы вставили по 2 провода в нижний и верхний ряд, а вставляли от камеры по 1 проводу на верхний и нижний ряд Зачем протягивать было по 2 провода на ряд в колодку (они пересылаются между собой или замыкают колодку в нужных местах ) ?
Как же хреново что до Вас далеко ехать. А так вам ЖИРНЫЙ лайк �� официалы курят за углом и чешут репу (а как же парни так смогли).. ������♂️ . Получается поставили камеру, протянули провода и 2 провода в колодку штатную вставили, правильно понял ?или что то пропустил ? Там верхний ряд провод на 6 и 7 клемы (с лева на право если считать) протянут а нижний тоже на 2 клемы 6 и 7 правильно ? А как камеру активировали,, какой провод отключили можно фото если вас не затруднит ?
Мужики вы молодцы!��Я знал что братцы с РФ найдут выход. Я чуть не потерял надежду, на подключение камеры. Вы открыли глаза всем кто столкнулся с этой проблемой. Рахмет мужики! Саламалейкум из Казахстана����, город Кокшетау ✊
@Aziz Abaidildin Ассаламалейкум! Два варианта есть, это на штатный плафон освещения. Второй вариант есть врезной на ручку открытия багажника можно или рядом просверлить. А камеру купить не проблема продавцы автоэлектроники везде продают. Вы с какого города? В Шымкенте уже официалы во всю ставят по этой схеме. Нашим Кокшетауским дал схему, но до сих пор не ставят.
Центр по дооснащению и установке
дополнительного оборудования на Hyundai
Пройдите тест и узнайте реальную стоимость за 1 минуту.

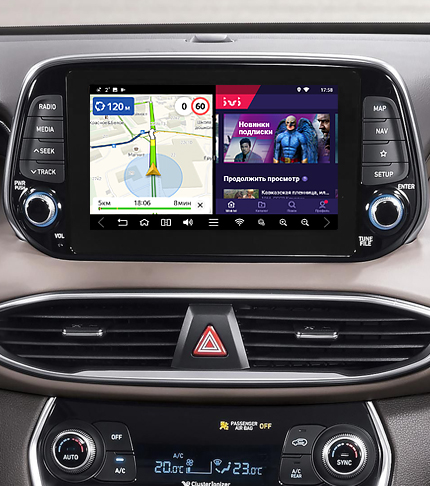

Реализуется при помощи подключения мультимедийно-развлекательной системы на базе ОС Android – AirTouch Performance. Наша андроид-система – это весь функционал планшетного компьютера, встроенный в оригинальную мультимедийную систему автомобиля Hyundai. Управление всеми опциями происходит при помощи штатных кнопок, с оригинального джойстика или сенсорного стекла, в зависимости от модели и комплектации автомобиля Hyundai.
Цена: от 63 000 руб.
Хотите наслаждаться фильмами в дороге всей семьей? Обеспечьте монитором с выходом в Интернет каждого пассажира – установите дополнительные сенсорные дисплеи в спинки кресел!
Цена: от 28 900 руб.
Как правило у вас часто не получается закрыть дверь с первого раза. Чтобы этого избежать некоторые намеренно хлопают дверью. Доводчик гарантирует решение этих проблем – плавно и бесшумно сам подтянет дверь до полного закрытия. Доводчик позволяет плотно закрыть двери и избежать их открытия при движении автомобиля.
Цена: от 45 000 руб.
Компания «Киберкар» предлагает полный комплекс услуг по установке камер на автомобили Hyundai. К установке предлагаются камеры только высшего класса, превосходные по качеству и характеристикам. Все камеры и системы кругового обзора можно установить на любую модель Hyundai.
Цена: от 30 000 руб.
Теперь парковочные камеры всегда в боевой готовности! Установите омывательную систему для передней и задней камеры – и забудьте о необходимости протирать их, тратя свое время и пачкая руки в самый неподходящий момент. Данная услуга доступна для всех типов кузовов Hyundai.
Цена: от 4 100 руб.
Цена: от 50 000 руб.
Компания KIBERCAR предлагает возможность полной модернизации акустической системы вашего автомобиля. Начиная от интеграции мощных динамиков, и заканчивая установкой акустических систем по индивидуальному заказу.
Цена: от 128 600 руб.
Восстановление кузова после сколов каменной крошкой или абразивного воздействия – дело не из приятных и дешевых. Компания КИБЕРКАР поможет нашим клиентам защитить кузов при помощи оклейки антигравийной полиуретановой пленкой.
Цена: от 55 000 руб.
Угнать можно любой автомобиль и обойти даже самую современную охранную систему с максимальной защитой. Наша задача — увеличить это время, чтобы защищенный автомобиль стал не интересен вору, и он переключился на другой. Профессиональный угонщик никогда не будет связываться с автомобилем, время угона которого превышает заранее установленные рамки. Обычно это не более 30 минут, а для дорогих авто, угоняемых по заказу, не более 1,5 часа. Если сроки превышают эти рамки, то в этом случае вор предпочтет выбрать более простой для взлома автомобиль, чем рисковать со сложной машиной.
Цена: от 21 650 руб.
С программируемым прогревом двигателя и дистанционным управлением его запуска вам не придется ждать, пока моторное масло и двигатель позволят вам стартовать. Просто садитесь в кресло – и в дорогу!
Цена: от 21 100 руб.
Цена: от 40 750 руб.
Предлагаем установку потолочных мониторов работающих на базе ОС Android для развлечения задних пассажиров. Потолочным экраном можно укомплектовать практически любое авто, но в основном установка производится в внедорожниках, кроссоверах и минивенах.
Цена: от 33 400 руб.
Цена: от 116 200 руб.
Максимально реалистичное звучание. Активная выхлопная система Thor создает потрясающий звук спортивного выхлопа для любого дизельного, бензинового и электрического транспортного средства.
Цена: от 75 800 руб.
Видеорегистратор в штатном дизайне устанавливается в корпус зеркала заднего вида и выглядит как часть интерьера вашего автомобиля, а изображение можно вывести на штатный оригинальный монитор.
Цена: от 24 600 руб.
Премиальные видеорегистраторы скрытой установки для российского рынка. Мы являемся сертифицированным партнером компаний Blackvue и Thinkware по установке выпускаемого ими оборудования.
Цена: от 21 300 руб.
Neoline выпускает премиальные радар-детекторы скрытой установки для российского рынка. Мы являемся сертифицированным партнером данной компании по установке выпускаемого ими оборудования.
Цена: от 35 900 руб.
Цена: от 2 600 руб.
Подключим ваш автомобиль к Интернет со скоростью до 150 Мбит/с в движении!
Пользуйтесь Wi-FI интернетом на максимальных скоростях даже в зоне с плохим приемом сигнала. В отличие от обычного модема или телефона с нашим оборудованием Вы будете уверены в том, что фильм не зависнет на интересном моменте, а интернет не пропадет внезапно при выезде на скоростное шоссе. Каким бы длительным ни было путешествие, сигнал теперь всегда будет стабильным!
Цена: от 24 000 руб.
Цена: от 44 000 руб.
Организация правильной профессиональной сети 220 Вольт в автомобиле. Результат работы выглядит как любая бытовая розетка, подбирается, в основном, под цвет салона, устанавливается при помощи инвертора напряжения с 12 на 220 Вольт.
Цена: от 15 000 руб.
Система контроля слепых зон помогает водителю контролировать пространство позади машины без поворота головы. Они предназначены для предупреждения водителя о возможной опасности — движущемся рядом автомобиле, который не попадает в поле зрения водителя через зеркала. Два специальных микроволновых радарных датчика размещают в нижней части заднего бампера автомобиля. Бампер не сверлится, датчики устанавливаются с внутренней стороны и абсолютно не заметны. Индикаторы светят сквозь оригинальный зеркальный элемент, который предварительно подготавливается нашими мастерами или размещаются на стойке, по вашему выбору.
Цена: от 17 700 руб.
В некоторых моделях Hyundai, после нескольких часов поездки за рулем «отсыхает» спина. Для того, чтобы решить проблему боли в спине, некоторые автовладельцы использовали ортопедические подушки, меняли штатные сиденья на более комфортные, например от BMW или ставили сиденья RECARO. Сейчас, благодаря использованию пневматической поясничной опоры, можно решить эту проблему более эстетично и за гораздо меньшие средства.
Цена: от 28 000 руб.
Система способна увеличить видимость на дороге в пять раз: в ночное время свет ближних фар освещает 30-40 метров, а дальние – 100-120 метров. Система IRway способна дать максимальную видимость на 500-1000 метров в зависимости от ландшафта.
Цена: от 112 000 руб.
Популярная опция по замене на черный цвет хромированных элементов экстерьера автомобиля, обычно это оконные, дверные молдинги, решетка радиатора, насадки выхлопных труб и т.д.
hyundai solaris 2020 установка камеры заднего хода в комплектации комфорт.
Добрый день, как активировать камеру? Такая же камера как у вас солярис 2021, не работает..
Купил камеру по вашей ссылке , подключил динамических линий нет , что делать?
Скажи пожалуйста! Как убрать настройки которые появились при первом включении а в конце видео у тебя их нет?
А не проще без проводной камеру ставить?
В Москве делал с пинами нормальными в PCAVTO
А о каком проводе в конце идет речь?что отключить надо?И подойдет ли данная схема на сонату 2020 года?
Добрый день! Хочу установить камеру на Hyundai Solaris 2019 супер серия, ребята как вас найти в Оренбурге? И цена вопроса
вечер добрый всем я из уфы сам лично установил камеру заднего вида так как обратившись в синий бокс они тупо сказали только оригинал будет работать ничего подобного они обосрались а камера работает ! позор синий бокс и вообще никому не советую туда обращаться если не хотите проблем с авто или с дилером так как там работают дилетанты .
Интересно такая схема На Солярисе 2019? Подскажите пожалуйста
есть ли такие же спецы в уфе
интересуют данные по камере какую именно купить
А можно без прошивки автомагнитолы обойтись.
На китайскии камера же три провод куда ?
Хёндэ, кому сложно это запомнить, покупайте КИА
В Краснодаре есть люди умеющие. )) Тоже так хочу!
Ссылочку пожалуйста, какую камеру и где заказывали?
скажите а провода штатного до монитора нет? или есть? Надо отдельный провод тянуть? Можно пожалуйста схему соединения. Заранее благодарен.
в этой магнитоле есть штатный GPS и вай фай?
Нет, только через андроид авто
Здравствуйте. В комплектации элеганс такой же принцип подключения?
Vasim Petrosuyab
А в конце пластик чёрный(решетка) на магнитолу нормально встает или нужно клеить?
Нормально все встаёт, там защёлки.
чёто както всё сложно, у меня солярис в такой же комплектации, тоже камеру надо, ато недавно задним ходом на столб наехал, замял там взади нахрен бампер, крышку багажника, теперь только под замену, камера была бы, не наехал бы, всё обошлось бы
Спасибо, (установил в кнопку багажника, которую заказал на Али отдельно) всё работает!
Привет! Получается у Тебя гарантия спадает по електрике?
Здравствуйте не подскажите какую камеру вы поставили или ссылку на нее можете скинуть?
Ребята а как вы убрали настройки, которые выходили в начале?
Какой провод то нужно отключить так и не сказали?!
Как по цене вышло установка.
На акцент комфорт 2020 можно тоже поставить?
Саламалейкум, да. На видео такой же комплектации авто.
Подскажите пожалуйста пласмаска которая ставится где подцветник 2017+ подходит 2020 году Солярису?
Поставил не фига не работает
Подскажите пожалуйста как зайти в инженерное меню чтоб включить камеру , все комбинации перепробовал не заходит магнитола 2018 года прошитая с навигацией , протянул проводку не через пин а запаяли отдельно с платы вывели а камера не включается вроде через инженерное меню нада включить ПОМОГИТЕ ПОЖАЛУЙСТА
Молодцы мастера!
Пожалуйста если не трудно скиньте схему распиновки на Solaris 2020 для подключения.
Здравствуйте У меня немножко др. Камера на номерном знаке, подключал все по пинам убирал чёрный провод но изображение так и не выходит на монитор
Вступайте в нашу группу, задавайте вопросы.
А в Москве мастера в сторонке курят походу
Дизлайк ебнули обиженные диллеры))))))
Дай бог вам здоровья и процветания парни! Главное чтоб Хендай новую защиту не поставил на это!
Ребята, огромное спасибо, сегодня тоже установил камеру.
@Александр Сторублев сегодня тоже установили
@STUDIO SHAMSTI да
Как? Видео сигнал есть для этой версии?
Мастер про динамику правильно сказал)))
Уже подключили камеру с динамическими линиями всё работает.
Что сказал? Что для того что бы работали динамические линии должно быть 7-8 провод для подключения , это где такая камера продается?
Ну за линии +тысяча при установке )доп функция )
Друг пожалуйста мне тоже схему отправ Спасибо
Здравствуйте! Подскажите — с каким оптимальнпм углом обзора лучше выбрать камеру, чтобы не было сильного искажения?
Камеру с динамической разметкой установил! Линии активные. Спасибо
Тоже интересно, что за камера с динамикой ?
Какую брали камеру и где? Можно ссылку? Динамическая разметка работает корректно?
С вами по подключению как свезатся. Можете дать.номер. romashhipakin@mail.ru
Я как понял магнитолу надо перепрошивать?
@ЧипАвто56 на сонату 2020 года подойдет такая де схема?!
@Likvidator botov Купить камеру, в которой есть динамические линии.
@ЧипАвто56 Что нужно для того чтобы в этой камере работали динамические линии? На хундай Солярис 2020 г. Подключение к штатной магнитоле!
Вы неправильно поняли, магнитолу не нужно прошивать.
Отправьте пожалуйста схему подключения камеры хендай солярис 2020. Хочу заводскую поставить с дин. Разметкой. Пришла. romashhipakin@mail.ru
Доброго времени суток, а можно ссылку на камеру заднего хода? Спасибо.
1 039,56 руб. 16%OFF | Камера заднего вида для Hyundai Solaris Sedan 1080 2017 2018, Full HD, AHD, 2019 P, объектив «рыбий глаз»
Огромное спасибо. Поставил, подключился, работает.
Можно ссылки на схему и камеру, было бы хорошо.
@Алексей Черных все можно, у самого супер серия.
@ЧипАвто56 Вы не ответили на Солярис 2019 года суперсерии можно установить камеру заднего вида в штатную семидюймовую мультимедиа,официалы говорят невозможно,что скажите?
Как солярка после весты ?
Разбор салона нового соляриса на канале Гараж N-1
А вы вставили по 2 провода в нижний и верхний ряд, а вставляли от камеры по 1 проводу на верхний и нижний ряд Зачем протягивать было по 2 провода на ряд в колодку (они пересылаются между собой или замыкают колодку в нужных местах ) ?
Как же хреново что до Вас далеко ехать. А так вам ЖИРНЫЙ лайк �� официалы курят за углом и чешут репу (а как же парни так смогли).. ������♂️ . Получается поставили камеру, протянули провода и 2 провода в колодку штатную вставили, правильно понял ?или что то пропустил ? Там верхний ряд провод на 6 и 7 клемы (с лева на право если считать) протянут а нижний тоже на 2 клемы 6 и 7 правильно ? А как камеру активировали,, какой провод отключили можно фото если вас не затруднит ?
Мужики вы молодцы!��Я знал что братцы с РФ найдут выход. Я чуть не потерял надежду, на подключение камеры. Вы открыли глаза всем кто столкнулся с этой проблемой. Рахмет мужики! Саламалейкум из Казахстана����, город Кокшетау ✊
@Aziz Abaidildin Ассаламалейкум! Два варианта есть, это на штатный плафон освещения. Второй вариант есть врезной на ручку открытия багажника можно или рядом просверлить. А камеру купить не проблема продавцы автоэлектроники везде продают. Вы с какого города? В Шымкенте уже официалы во всю ставят по этой схеме. Нашим Кокшетауским дал схему, но до сих пор не ставят.
Читайте также:
- Рено каптур или киа соул что лучше
- Плюсы и минусы faw и
- Зимние шины на газель какие лучше
- Тигуан фольксваген заглох и не заводится
- Как включить габариты на ваз 2107
Установка камеры заднего вида Хендай Солярис
Водитель, находясь за рулем, должен обеспечить максимальный обзор дороги со всех сторон для того, чтобы иметь возможность спрогнозировать и предотвратить опасную дорожную ситуацию.
Установка задней камеры Хендай Солярис на любой хэтчбек или седан обеспечит улучшение качества обзора. Изображение с камеры передается на монитор, установленный на торпеде, и водитель имеет возможность быстро анализировать дорожную обстановку.
Купить видеокамеру с монитором можно за не очень высокую цену. Самостоятельный монтаж ее несложен, но займет несколько часов из-за необходимости снятия и обратной установки внутренней обивки багажника и салона. Возможно, придется производить работу в несколько этапов, в течение 2-3 дней.
Выбор аппаратного устройства
Водители предпочитают останавливать свой выбор на штатном оборудовании. Установка камеры заднего вида на Хендай Солярис седан, если она выпущена тем же производителем, что и сам автомобиль вызовет меньше проблем, связанных с совместимостью.
Она устанавливается на место плафона освещения номера. Но есть и недостаток: то, что она располагается не на центральной оси автомобиля, а немного сбоку, ухудшает качество обзора.
Цена штатной камеры около 900 рублей, универсальная модель китайского производства обойдется водителю в 350-500 рублей. Можно подобрать черный или хромированный варианты, наиболее подходящие к цвету автомобиля.
Отдельно приобретается монитор, устанавливаемый в салоне седана или хетчбека, на торпеде или на зеркале.
Как установить устройство на Хендай Солярис?
Процесс установки состоит из нескольких этапов. Чтобы установить камеру заднего вида Хендай Солярис на автомобиль своими руками, необходимо иметь стандартный набор инструментов.
Место установки – пластиковая накладка над номером автомобиля, в просторечии называемая «сабля».
Этапы работы:
- снимается внутренняя обшивка багажника;
- откручивается «сабля», при этом необходимо снять 4 гайки и две шпильки;
- находится закрытое резиновой заглушкой отверстие для провода, расположенное под «саблей», в которое он и протягивается, но предварительно необходимо просверлить отверстие в заглушке;
- тонким сверлом делается отверстие в «сабле», совпадающее с расположением аналогичного отверстия в заглушке;
- устанавливается видеокамера с небольшим наклоном вниз, так она лучше фиксирует движущиеся объекты;
- провод выводится на провода питания заднего фонаря и соединяется с ними. Схема соединения проводов может быть различной, необходимо ориентироваться на цветовые совпадения: черный с черным; красный с зеленым;
- провод от камеры по крыше или по стенкам салона под обшивкой ведется к месту установки монитора.
Как подключить камеру заднего вида Хендай Солярис?
Финальным этапом установки задней камеры на Хендай Солярис станет подключение оборудования и проверка его работоспособности. Для проведения провода потребуется снять обшивку дверей и облицовку стойки лобового стекла.
Провода от монитора соединяются с проводами плафона подсветки салона. Работоспособность камеры проверяется при включении автомобиля. Запитывается она от заднего фонаря, специально включать фонари не требуется, устройство должно подключаться сразу при включении мотора.
Изображение подается на монитор.
В процессе установки камеры необходимо так расположить монитор, чтобы просмотр изображения на нем не отвлекал внимание водителя от переднего обзора.
Расположение его на зеркале заднего вида позволит решить эту задачу.
Как поставить камеру заднего вида на хендай солярис
Модели, для которых представлены аккумуляторы:
- Hyundai Solaris II 2017 — н.в. 1.4 100 л.c.
- Hyundai Solaris II 2017 — н.в. 1.6 123 л.c.
- Hyundai Solaris I Рестайлинг 2014 — н.в. 1.4 (107 л.с.)
- Hyundai Solaris I Рестайлинг 2014 — н.в. 1.6 (123 л.с.)
- Hyundai Solaris I 2011 — 2014 1.4 (107 л.с.)
- Hyundai Solaris I 2011 — 2014 1.6 (123 л.с.)
Внимание! На данные модели подходит несколько типов батарей. Перед покупкой рекомендуем проконсультироваться у нашего менеджера по телефону.
Параметры АКБ: полярность обратная, ёмкость 38-75 Ач, длина 229-246 мм, ширина 129-175 мм, высота 188-227 мм.
Автомобили «Хендай Солярис» с двигателями 1,4 и 1,6 литра на заводе укомплектовываются АКБ 60 Ач с пусковым током 550 А. Аккумуляторная батарея обратной полярности имеет азиатский тип корпуса с габаритами 232 х 173 х 225 мм, креплениями спереди и сзади.
Необходимость в замене автомобильного аккумулятора возникает после 4–5 лет эксплуатации «Хендай Солярис». Главным признаком старения устройства является нестабильный запуск двигателя в холода или после долгого простоя. Проблему нельзя игнорировать, так как изношенная АКБ может отказать в самый неожиданный момент.
Выбор источника тока
При покупке аккумулятора для «Хендай Солярис» обратите внимание на следующие критерии:
- габариты — должны соответствовать размерам посадочного места в авто. Длина не должна превышать 238 мм, ширина — 175 мм. В противном случае потребуются нежелательные доработки;
- полярность — обратная. Плюсовая клемма при расположении устройства «на себя» должна находиться справа;
- пусковой ток — от 420 до 550 А. Чем выше показатель, тем легче заводится двигатель Hyundai Solaris;
- емкость — в пределах от 52 до 65 Ач.
Хорошо зарекомендовали себя батареи Forse, Moratti, Dominator и других брендов. Большинство устройств есть на складе в Москве, что сокращает время формирования заказов.
