Кто имеет право производить прокол кабеля

2.1.112. При испытании каждой из рабочих частей устройства напряжение 10 кВ в течение 1 мин. прикладывается к контакту-наконечнику и резьбовому разъему.

2.1.113. При испытании каждой из изолирующих частей устройства напряжение 40 кВ в течение 5 мин. прикладывается к временным электродам, наложенным у резьбового разъема и ограничительного кольца.

2.1.114. При проверке электрической прочности соединительного провода его опускают в ванну с водой, причем уровень воды должен быть на 50 мм ниже металлических наконечников. Один вывод испытательного трансформатора должен соединяться с металлическими наконечниками соединительного провода, второй, заземленный, опускается в воду. Соединительный провод должен выдерживать в течение 1 мин. напряжение 20 кВ.

2.1.115. При проверке работоспособности, пределов измерения и системы защиты электрической схемы устройство подключается к испытательному трансформатору, напряжение должно измеряться вольтметром класса точности не ниже 2, 5.

При проверке системы защиты электрической схемы должна загораться газоразрядная лампа с фиксацией стрелки прибора в конце шкалы.

2.1.116. Измерения проводятся двумя лицами, прошедшими специальное обучение, одно из которых является контролирующим.

2.1.117. Работа с устройством производится в ячейках на токоведущих частях, находящихся под напряжением, при этом работающие должны принять меры, исключающие приближение оператора к токоведущим частям на расстояние менее 0,6 м и прикосновение к металлическим конструкциям и токоведущим частям разноименных фаз, а также прикосновение соединительного провода к токоведущим частям и заземленным конструкциям.

2.1.118. Работа с устройством производится в диэлектрических перчатках, на изолирующей подставке (ковре) и в защитных очках.

Кроме перечисленных устройств при работе в электроустановках применяются различные типы безопасных устройств для прокола кабеля: устройства дистанционного прокола с ручным механическим приводом или электроприводом и устройства прокола кабеля пиротехнические.

2.1.119. Устройства для прокола кабеля предназначены для индикации отсутствия напряжения на ремонтируемом кабеле до 10 кВ перед его разрезкой путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и на землю.

2.1.120. Устройства включают рабочий орган, заземляющее устройство, изолирующую штангу, редуктор или электропривод с изолирующей вставкой либо спусковое устройство, состоящее из шнура и изолирующей штанги.

2.1.121. Конструкция устройства должна обеспечивать надежное закрепление его на прокалываемом кабеле и автоматически ориентировать ось режущего (колющего) элемента с диаметром прокалываемого кабеля любого сечения, а также предусматривать блокировку, исключающую выстрел при недозакрытии затвора и устройстве пиротехническом.

2.1.122. Устройство механического типа должно прокалывать кабель по диаметру не менее чем за 180 движений, при этом максимальное усилие не должно превышать 29,4 Н. Устройство дистанционного прокола должно прокалывать кабель за время не более 5 мин. Устройство пиротехническое должно прокалывать кабель за один выстрел.

2.1.123. Длина изолирующей части устройства должна быть не менее 230 мм. Длина приводного шнура (соединительного кабеля) должна быть не менее 10 м. Сечение заземляющего каната должно быть не менее 25 мм.

2.1.124. При эксплуатационных испытаниях проверяется работоспособность устройства путем прокола образца кабеля типа АВАШВ 3х240, а в устройствах прокола механического типа, кроме того, замеряется усилие, прилагаемое к приводному ремню.

2.1.125. При эксплуатационных испытаниях изолирующие части устройств (штанга изолирующая или изолирующая вставка электропривода) испытываются повышенным напряжением 40 кВ в течение 5 мин.

Испытательное напряжение прикладывается к изолирующей части штанги или к металлическому фланцу электропривода и специальной клемме.

2.1.126. Прокол кабеля производится двумя лицами, прошедшими специальное обучение, одно из которых является контролирующим.

2.1.127. При проколе кабеля следует пользоваться диэлектрическими перчатками и защитными очками, при этом необходимо стоять на изолирующем основании сверху траншеи как можно дальше от прокалываемого кабеля.

2.1.128. При работе с устройством необходимо соблюдать меры безопасности, изложенные в инструкции по эксплуатации. Техническое обслуживание ежедневное и периодическое также производится в соответствии с требованиями инструкции по эксплуатации.

2.1.129. Перчатки предназначены для защиты рук от поражения электрическим током при работе в электроустановках до 1000 В в качестве основного электрозащитного средства, а в электроустановках выше 1000 В — в качестве дополнительного.

2.1.130. В электроустановках могут применяться перчатки бесшовные из латекса натурального каучука или перчатки со швом из листовой резины, выполненные методом штанцевания. В электроустановках разрешается использовать только перчатки с маркировкой по защитным свойствам Эн, Эв, (Эн — для защиты от электрического тока напряжением до 1000 В, Эв — для защиты от электрического тока напряжением выше 1000 В).

2.1.131. Длина перчаток должна быть не менее 350 мм. Размер перчаток должен позволять одевать под них шерстяные или хлопчатобумажные перчатки для защиты рук от пониженных температур при обслуживании открытых устройств в холодную погоду. Ширина по нижнему краю перчаток должна позволять натягивать их на рукава верхней одежды. Перчатки могут быть пятипалыми или двупалыми.

2.1.132. Один раз в 6 мес. перчатки необходимо испытывать повышенным напряжением 6 кВ в течение 1 мин., ток через перчатку при этом не должен превышать 6 мА. При испытании диэлектрические перчатки погружают в металлический сосуд с водой, имеющий температуру 25+-10 град. С, которая наливается также внутрь этих изделий. Уровень воды как снаружи, так и внутри изделий должен быть на 50 мм ниже верхнего края перчаток.

Выступающие края перчаток должны быть сухими. Один вывод испытательного трансформатора соединяют с сосудом, другой заземляют. Внутрь перчаток опускают электрод, соединенный с заземлением через миллиамперметр. Одна из возможных схем испытательной установки приведена на рис. 2.4. При испытании переключатель «П» сначала устанавливают в положение А для того, чтобы по сигнальным лампам определить отсутствие или наличие пробоя. При отсутствии пробоя переключатель устанавливают в положение Б для измерения тока, проходящего через перчатку. Изделие бракуют, если ток, проходящий через него, превышает норму или происходят резкие колебания стрелки миллиамперметра.

2.1.133. При использовании перчаток следует обращать внимание на то, чтобы они не были влажными и не имели повреждений.

2.1.134. Перед употреблением перчаток следует проверить наличие проколов путем скручивания их в сторону пальцев.

Для защиты от механических повреждений разрешается надевать поверх перчаток кожаные или брезентовые перчатки или рукавицы.

2.1.136. Перчатки, находящиеся в эксплуатации, следует периодически (по местным условиям) дезинфицировать содовым или мыльным раствором.

Работаю в электросетевой компании на кабельном участке. Разгорелся спор с гл. инженером. Он утверждает, что разрезание кабеля кабельным проколом перед допуском является подготовкой рабочего места (или доготовкой, как он выражается) и что надо до допуска запрашиваться на подготовку рабочего места. Я же утверждаю, что прокол кабеля ни что иное как проверка отсутствия напряжения во время допуска, при котором допускающий доказывает отсутствие напряжения (в наряде, в Мероприятиях по подготовке рабочих мест не прописывается прокол кабеля). Рассудите!

Лига электриков

3.2K постов 20.2K подписчика

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

Это как выдающий наряд решит.
В особых случаях может и отдельный наряд на прокол сделать. В каждой организации и на каждом участке по-своему. А прокурор будет дело шить по ПОТЭУ.

Прокол кабеля выполняет допускающий, а не ремонтная бригада. Только после этого он может гарантировать, что кабель обесточен и допустить к работе. Отсюда и вывод.

Здорово, но в нормативных документах чётко не сказано, кто это должен делать. Прокол делается двумя сотрудниками, исполнителем и допускающим, один из них делает прокол, второй наблюдает. Формулировка- шедевр!

Есть приборы показывающие наведённое электромагнитное поле вокруг (вдоль) кабеля без повреждения изоляции и касания токоведущих жил. При чем ток по кабелю не обязательно должен течь, только наличие напряжения хватает для индикации. Но, в ПУЭ такого нет. В наряд-допуске в особых указаниях должно прописываться место прокола, номера закороток и номер устройства прокола поверенного и внесенного в список утверждённых устройств в РФ.

А если несколько кабелей? Накладкой конечно можно проверить, но прокол это верняк. Да и прокол безопаснее. Ножницами резать начнёшь и хана тебе. Тебе то похер, а начальнику статья.

З. Ы. Гл. Инженер всегда прав. Но у тебя всегда есть право отказаться выполнять работу которая нарушает ПОТЭУ. Пусть сам прокалывает

уже не помню, могу соврать, но у нас это была отдельная работа, так и оформлялась нарядом!

При раскопе кабельной линии (КЛ) и работах на ней, используется устройства которые могут доказать отсутствие напряжения. Т.е. проколы кабельные. Бля линий до 10 кВ могут как механические (гидравлические) так и удаленного воздействия (пиротехнические) чтобы обезопасить действия ремонтной бригады.

Все индивидуально, у нас сначала показывает лаборатория какой кабель наш, а потом мастер решает колоть или просто разрезать, это зависит ещё от доверия к лаборанту.

В наряде в отдельных указаниях пишется о проколе кабеля. Допускающий докладывает дежурному диспетчеру о проколе кабеля ПОСЛЕ подготовки рабочего места, далее запрашивает разрешение на инструктаж, и, уже после, разрешение на допуск бригады. Гл. инж. прав.

У нас прокол делал нач. эл.лабаратории. ищут место повреждения, делают прокол, допускают бригаду.

Насколько я поню из своей стажировки на ЭТЛ проколы выполняли на тех кабелях на которых небыло видно внешнего повреждения либо были сомнения в документации (разное количество кабелей в трассе)

Ты прав, брателло, на 200%. Прокол — проверка, удостоверяющая отсутствия опасного напряжения на кабеле.

Очень интересно! Скажите, а в регламенте на проведение данного вида работ эта процедура каким-то образом указана?

поясните несведущим что такое прокол кабеля?

а разве не запрещено нарушать оболочку высоковольных проводов?

Электрический полотенцесушитель. Как сделать скрытое подключение

Скорее как сделать скрытое подключение и не уничтожить с психу все вокруг.

Фото результата, для привлечения внимания

Всем привет, сегодня решил поделиться тайными знаниями небольшой хитростью в этом нелёгком деле.
Основная сложность заключается в маленьком размере декоративной трубки, в которой прячется все соединение.
Много раз видел как люди просто выводили кабель (3х2.5 причем), и потом мучились подключать 2хсантиметровые проводочки к клеммниках полотенцесушителя. Это неудобно, необслуживаемо, ненадежно. etc
Моя же хитрость состоит в нескольких моментах:
Кабель для подключения — 3х1.5. Большее сечение не имеет смысла.
Установка подрозетника в месте подключения
Предупреждение плиточника о том, чтобы он высверлил отверстие диаметром 14-20мм и вытащил кабель.

Благодаря этому у нас будет запас кабеля для подключения, который мы лёгким движением руки затолкаем в подрозетник. И да. В этом то и весь секрет.
У нас нет висящей вилки полотенцесушителя, само подключение очень удобно и обслуживаемо.
Может кому-то покажется банально и он сто раз так делал, но надеюсь кому-то такая хитрость спасет пару миллионов нервных клеток. Лёгких всем ремонтов и безопасного электричества.

Черновой Электромонтаж для системы автоматизации управления освещением, некоторыми розетками и климатом

Необычная электропроводка в деревянном доме

Сегодня хотелось бы рассказать о самом нестандартном электромонтаже за всё время моей работы.

Итак, объект – дом из сруба. Заказчик пожелал, чтобы проводка была открытой. Но в то же время его смущало то, что жилы будут многопроволочными. Плюс, хотелось чего-то особенного, не как у всех. Поэтому было решено взять NYM и как-то задекорировать его.

Я долго размышлял, как это осуществить. И в результате долгих поисков наткнулся на готовое решение: NYM в джутовой оболочке, пропитанной огнезащитным составом. Но оставался вопрос, как осуществить монтаж? Потому что крепёж, предложенный в магазине, представлял собой обычный дюбель-хомут, обмотанный ниткой. Что опять же не устраивало заказчика своим внешним видом.

В итоге я предложил купить металлические двухлапковые скобы, саморезы по дереву и отвезти их на завод дабы произвести омеднение. Что впоследствии и было сделано.

Итак, непосредственно перейдём к самому монтажу. Немного процесса.

1. Подпиливаем, чтобы NYM влез в отверстие розетки, предназначенное для заведения питания. Оно слишком маленькое, так как рассчитано на обычный декоративный провод.

2. Расплетаем оболочку.

3. Наматываем немного изоленты, чтобы не расплелось дальше, чем необходимо для монтажа розетки.

4. Прикручиваем розетку. (Провода ещё не зафиксированы, так что немного торчат жилы.)

Ну и немного фото, как электропроводка выглядит в целом.

Спасибо за внимание!

Вы с фирмы по техническому обслуживанию электроустановок ? Произошла ошибка.

Занимаемся электромонтажом , ремонтом и обслуживанием электроустановок,и поступил заказ на техническое обслуживание электроустановок небольшого производства пластиковых окон .

Приехали , созвонились с контактами которые в заявке , контактом оказался энергетик , встретил .

Энергетик: Вы с фирмы по обслуживанию электроустановок ?

Энергетик: Тут какая то ошибка , вы нам не нужны,всего хорошего.

Ну ладно , позвонили в контору , объяснили ситуацию и поехали дальше , а через час поступает повторная заявка с того места.Приехав снова туда вышел тот же энергетик и опять «Мы вас не вызывали , уезжайте».

Вот тут поведение показалось странным,связались с нашим диспетчером а та в свою очередь на заказчика.Оказалось на их предприятии была проверка и было большое предписание по нарушениям , а руководство решило навести порядок в электроустановках и провести испытания ЭТЛ (Электро-технической лаборатории),а энергетика под увольнение (видимо штраф выписали хороший) , вот он и отправлял нас поэтому.

Электроустановки привели в соответствие , испытания провели и заключили договор на постоянной основе по ТО Электроустановок и уже два года как обслуживаем данный объект,а что стало с тем энергетиком и что он тогда хотел добиться я не знаю и не интересно.

Хорошие и благодарные Заказчики-Клиенты .

Раньше помимо основной работы часто подрабатывал электриком (электромонтёром-электромонтажником) по вызову , были объявления на Авито и сарафанное радио. Заказчиков на выполнение той или иной работы было достаточно , были плохие и дерзкие и наглые и пытающихся тебя обмануть и надурить и пытаться заплатить меньше или вообще не платить , но речь сегодня пойдёт о других , о тех которые адекватные и нормальные.

Был один вызов в многоквартирный дом (9 этажка) с заказом установить дополнительные светильники (от люстр отказались и я их снял) на многоуровневый потолок из гипсокартона , обговорили цену , сроки и я принялся за работу , за день работу выполнил полностью во всех комнатах (4 комнаты) . Заказчик сначала не поверил что можно за день всё сделать т.к. ему те кто приезжали говорили что тут работы на три дня минимум , а к этому он готов не был и срок у него был максимум полтора. Этот заказчик оказался владельцем автосервиса и шиномонтажкой , помимо того что заплатил сверху за скорость так дал ещё скидочную карту на 15% в его заведениях (кстати приезжал пару раз к ним и карта действительно работает т.к. сначала её не показывал и после объявления цены предъявлял и была скидка).

Другой заказчик заказывал замену проводки в его однокомнатной квартире , там тоже приехали ребята с нескольких фирм и частников и озвучивали сроки выполнения работ от недели и выше(почему такие сроки указывались мне немного не понятно).Также с заказчиком обговорили цену и срок , его всё устроило и вперёд работать.После выполнения и сдачи работ, заказчик сверху накинул 20% от суммы работ.

Ещё один , как потом оказалось владелец ресторана после работ, помимо оплаты подарил сертификат на 3000 руб в его ресторане , пытался отказаться (неудобно было брать) так он просто засунул его в чемоданчик с инструментами , нашёл потом на другом объекте.

Вообще со всякими сертификатами и скидочными картами , достаточно часто заказчики давали , какими то пользовались какие то передаривал , но был один случай который запомнился :

PS: Было ещё много чего но вот с букетом почему то запомнился надолго , хотя и прошло уже много лет.

Есть в ПОТ РМ-016-2001 пунктик 4.14.18. Перед разрезанием кабеля или вскрытием соединительной муфты необходимо проверить отсутствие напряжения с помощью специального приспособления, состоящего из изолирующей штанги и стальной иглы или режущего наконечника.
В туннелях, коллекторах, колодцах, траншеях где проложено несколько кабелей, и других кабельных сооружениях приспособление должно быть с дистанционным управлением. Приспособление должно обеспечить прокол или разрезание оболочки до жил с замыканием их между собой и заземлением .

Так вот приспособы типа как на картинке есть во всех районах и успешно используются, НО на кабелях с секторными жилами и БПИ изоляцией. А вот как колоть трехфазный СПЭ, ведь благодаря его конструкции можно не попасть не в одну жилу, Игла может преспокойно пройти между жил, возможно даже не задрав экран. Чо делать?

Вопрос, потом именно в месте прокола ставят муфту? (я про БПИ). Или как?
А нет ли более гуманных способов проверки, чем прокалывание?

добавлено 13.02.2012 в 10:31

прошу прощения за дилетантские вопросы, но я далёк от этой темы, а она довольно интересна.

Он и колется возле муфты, если нет видимого повреждения, это самый наглядный способ проверки отсутствия напряжения.Железобетонный.

Я и не знал что такое есть, думал хлопнули рубильник, повесили «Идут работы» и вперед, хотя наверно даже дома, у каждого есть отвертка — индикатор. Интересно.

Блин у мужика работа как у сапёра прям. Мостик деревянный, коврик, заземление этой чудо штуковины, резиновый перчатки, очки, а какие ещё требования по безопасности при подобных работах?

Холмс уж даже не знаю, как-то не по статусу тебе такие глупости говорить, монтеры понимаешь тоже очень хочут быть живими, и не просто живими, а еще и здоровыми. Ну вот такое у них непатриотское желание, ничем не перешибешь. А кабелей в земле бывает ну просто как макарон в тарелке. И как их распознавать на нюх?

На сколько я помню, остаточное напряжение (емкостной заряд)снимается в подстанциях (энергоблоках) как у нас было. Выкатывается ячейка, цепляется заземляющая штанга на землю и затем штангой снимается с шин емкостной заряд. Если трасса длинная, то хлопки давольно-таки громкие получаются. И усё, можно работать на трассе. Никаких проколов ремонтники не далали, сразу вскрывали муфту и вперед.

А в чем глупость, просто не знал, развивайте тему, то что для Вас кажется очевидным, для меня темный лес — делитесь знаниями. Правда про такую штуку никогда не слыхал.

Заземление, защитный экран(коврик), перчатки, боты, защита лица, термокостюм, оперативный персонал. (картинка старенькая, не вся защита показана).

Остаточное тут не при чем, здесь проверка отсутствия напряжения , третий пункт технических мероприятий обеспечивающих безопасность работ.

А если там несколько кабелей, он все прокалывает, ведь это же все таки повреждение?

ну извини что выехал так на тебя, тут вопрос безопасности и он нифика не смешной. Просто пока СПЭ не так много и он ну как бы не всплывает, но он уже может всплыть вплоть до жмура, и это не смешно.

Да вроде и не смеялся, два пальца вверх — это одобрение темы, то что она интересна, тут точно не до смеха.

Нет самый подозрительный, прокололи, разрезали прозвонили убедились что он. Если под напругой сам отвалится и даже будет понятно где, по привязкам ты знаеш что тут проходит этот, этот, и вот этот.
А вообще кабель отремонтировать проще чем монтера.

А существует же специальная рамка с микрофоном. Ей не возможно определить, под напряжением кабель, или нет?

А если все таки прокололи не тот. Что делать?

Для начала прокалывают один, если на нём нет напряжения то можно с этим кабелем производить работы. Если не угадал, то потом ремонтировать уже минимум два кабеля
Как то был свидетелем, как один продвинутый электрик, который всё и вся «знал», сначала уверял что это именно тот кабель, потом наставил дюбель на кабель и шарахнул по нему молотком. Результат сильно загоревшая половина лица и руки. Вообщем обошлось.

Прочитал тему, по началу подумал, что прокол под рекой например, под кабели соответственно)))А тут другое, не менее интересное.

Очень понравилась фраза: «кабель проще отремонтировать, чем монтера».Вот уж действительно!

А какие требования к этому отважному человеку предъявляются? Т.е. группа допуска не ниже. опыт работ может какой-то? Я так понимаю тут дело крайне ответственное и первого попавшегося не поставят.

Ремонтировать, с дыркой то не оставиш. Вообще кабели обычно колют возле муфт, в целом дырка и так прогорает, обычно вылетает там где неоднородность (то есть муфта),
но бывает что и муфты лежат локально, например возле перехода с теплотрассой, (суровые люди с кучковаторами частенько нестесняясь рвут наше хозяйство).

специально обученный человек, с записью в удостоверении по ТБ, т.е. права закрепленные приказом по предприятию.

Скажите, а вот этому где то учат или так по наследству передается? Вот у меня диплом инженер-электрик, а я точно помню, что нам такого не преподавали.

ЕМНИП, у нас, после нескольких несчастных случаев, прокалывают кабели исключительно пиропроколами.

А в действии нет фото? А то не очень понятно, как действует?

Хорошо бы, но к ним каки-то патроны нужны чуть не специальные. Да и я на своей памяти не помню чтоб кольщики влетали, они у нас экипируются соответствующе, там защита тройная получается если не четверная. Ну и подходят соответствующе.
Но видимо приходит время обновлять технопарк.
А ножницы твои что с одноразовыми ножами получается?

Юра, я так думаю:
1) Прокол
2) Контрольный в голову рез

Тогда и овцы кабельщики целы и волки сыты ножи неповреждены

да нет обучают на месте, там ничего сложного вообщето, как одется, как заземлить голову прокола, как её распологать, как коврик накинуть. Просто смотриш чтоб человек был оветственный.

А эта щеточка для мытья бутылок, типа — шомпол?

Ага, согласен, учат на месте. Только допуск дают с рассмотрения комиссии.
Я вот раз по запарке чуть емкостной заряд на себя не снял Забыл, что сначала заземление прикручивается, а потом штанга накладывается. Глупость конечно, но тогда по молодости сильно напугался.

Вот про что я по началу подумал:

А это для Холмса

Инструкция по эксплуатации прокола кабеля ИД 952

ЭЛЕКТРИЧЕСКИЕ СЕТИ
Служба распределительных сетей

ИНСТРУКЦИЯ
по пользованию приспособлением для прокола кабеля
типа ИД 952.00.00.00 ПС

Инструкцию должны знать: Оператор, ст. мастер, мастер кабельной группы,
персонал кабельной группы.

Ну таких запаров и у меня не один десяток на памяти. И пилили не сняв остаточное, и подключали к ВЛке так-же с матюками и швырянием пасатижей.

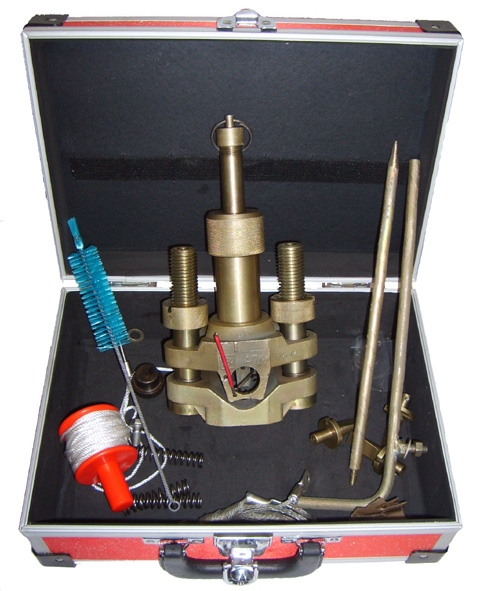

Применялись у нас давно пороховые проколы типа УПКП-1М. Но от таких отказались по ряду причин:
1) Требуется наличие у монтёра документов на допуск к работе с пороховым инструментом. Необходимы постояные обучения (платные), подтверждения и т.п.
2) Патроны должны быть качественные и строго определённые. У нас было что по ошибке ставили более мощные и прокол со временем выходил из строя. Кроме того необходим сейф для хранения патронов.
3) Прокол необходимо чистить и смазывать (как оружие), что монтёры делали не всегда.
4) Сложность устройства. Спустя какое-то время они все вышли из строя. На этом их эксплуатация прекратилась.
Вобщем прокол не отличался высокой надёжностью и требовал сопутствующие вещи:патроны и допуск.

На земену пришли механические проколы типа УМПК (пружинный) и украинский ППК-10(струбцина со сверлом и приводом к сверлу ввиде изолированной штанги). Эти проколы «самодостаточные» и не каких то дополнительных приспособлений. Стоили пару лет где-то 30 000 УМПК и 12 000 ППК-10. ППК-10 легче и проще, однако не является дистанционным (УМПК и УПКП срабатывают дистанционно — при помощи верёвки срабатывает спусковой механизм) и на него раньше не было российского сертификата соответствия. УМПК и УПКП такие сертификаты имеют. К недостаткам УМПК можно отнести большой вес и габариты.
Что качается зарубежных, то у них главный минус — цена. Был вариант дистанционных французских гидроножниц, но они стоили по моему тысяч 150. Да и не факт что он имели российский сертификат соответствия.
Применение проколов может спасти жизнь монтёру. В городских сетях это особенно актуально, т.к. кабелей в земле действительно как макарон (как писал Леньтяйщик выше), причём достаточно много мокорон может быть не отмечено на схеме и перепутать кабель не сложно. Были случаи когда по съёмке кабель определяли раскапывали, всё проверяли — ну точно нужный! Прокалывают, а это оказывается совершенно другой кабель и съёмка местности не соответствует действительности. Рамка тоже 100% гарантии не даёт. Бывали и несчастные случаи со смертельным исходом. Так что экономить на проколе слишком дорого

Действие недоступно

Работаю в электросетевой компании на кабельном участке. Разгорелся спор с гл. инженером. Он утверждает, что разрезание кабеля кабельным проколом перед допуском является подготовкой рабочего места (или доготовкой, как он выражается) и что надо до допуска запрашиваться на подготовку рабочего места. Я же утверждаю, что прокол кабеля ни что иное как проверка отсутствия напряжения во время допуска, при котором допускающий доказывает отсутствие напряжения (в наряде, в Мероприятиях по подготовке рабочих мест не прописывается прокол кабеля). Рассудите!

Лига электриков

3.2K постов 20.2K подписчика

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

Это как выдающий наряд решит.
В особых случаях может и отдельный наряд на прокол сделать. В каждой организации и на каждом участке по-своему. А прокурор будет дело шить по ПОТЭУ.

Прокол кабеля выполняет допускающий, а не ремонтная бригада. Только после этого он может гарантировать, что кабель обесточен и допустить к работе. Отсюда и вывод.

Здорово, но в нормативных документах чётко не сказано, кто это должен делать. Прокол делается двумя сотрудниками, исполнителем и допускающим, один из них делает прокол, второй наблюдает. Формулировка- шедевр!

Есть приборы показывающие наведённое электромагнитное поле вокруг (вдоль) кабеля без повреждения изоляции и касания токоведущих жил. При чем ток по кабелю не обязательно должен течь, только наличие напряжения хватает для индикации. Но, в ПУЭ такого нет. В наряд-допуске в особых указаниях должно прописываться место прокола, номера закороток и номер устройства прокола поверенного и внесенного в список утверждённых устройств в РФ.

А если несколько кабелей? Накладкой конечно можно проверить, но прокол это верняк. Да и прокол безопаснее. Ножницами резать начнёшь и хана тебе. Тебе то похер, а начальнику статья.

З. Ы. Гл. Инженер всегда прав. Но у тебя всегда есть право отказаться выполнять работу которая нарушает ПОТЭУ. Пусть сам прокалывает

уже не помню, могу соврать, но у нас это была отдельная работа, так и оформлялась нарядом!

При раскопе кабельной линии (КЛ) и работах на ней, используется устройства которые могут доказать отсутствие напряжения. Т.е. проколы кабельные. Бля линий до 10 кВ могут как механические (гидравлические) так и удаленного воздействия (пиротехнические) чтобы обезопасить действия ремонтной бригады.

Все индивидуально, у нас сначала показывает лаборатория какой кабель наш, а потом мастер решает колоть или просто разрезать, это зависит ещё от доверия к лаборанту.

В наряде в отдельных указаниях пишется о проколе кабеля. Допускающий докладывает дежурному диспетчеру о проколе кабеля ПОСЛЕ подготовки рабочего места, далее запрашивает разрешение на инструктаж, и, уже после, разрешение на допуск бригады. Гл. инж. прав.

У нас прокол делал нач. эл.лабаратории. ищут место повреждения, делают прокол, допускают бригаду.

Насколько я поню из своей стажировки на ЭТЛ проколы выполняли на тех кабелях на которых небыло видно внешнего повреждения либо были сомнения в документации (разное количество кабелей в трассе)

Ты прав, брателло, на 200%. Прокол — проверка, удостоверяющая отсутствия опасного напряжения на кабеле.

Очень интересно! Скажите, а в регламенте на проведение данного вида работ эта процедура каким-то образом указана?

поясните несведущим что такое прокол кабеля?

а разве не запрещено нарушать оболочку высоковольных проводов?

Электрический полотенцесушитель. Как сделать скрытое подключение

Скорее как сделать скрытое подключение и не уничтожить с психу все вокруг.

Фото результата, для привлечения внимания

Всем привет, сегодня решил поделиться тайными знаниями небольшой хитростью в этом нелёгком деле.
Основная сложность заключается в маленьком размере декоративной трубки, в которой прячется все соединение.
Много раз видел как люди просто выводили кабель (3х2.5 причем), и потом мучились подключать 2хсантиметровые проводочки к клеммниках полотенцесушителя. Это неудобно, необслуживаемо, ненадежно. etc
Моя же хитрость состоит в нескольких моментах:
Кабель для подключения — 3х1.5. Большее сечение не имеет смысла.
Установка подрозетника в месте подключения
Предупреждение плиточника о том, чтобы он высверлил отверстие диаметром 14-20мм и вытащил кабель.

Благодаря этому у нас будет запас кабеля для подключения, который мы лёгким движением руки затолкаем в подрозетник. И да. В этом то и весь секрет.
У нас нет висящей вилки полотенцесушителя, само подключение очень удобно и обслуживаемо.
Может кому-то покажется банально и он сто раз так делал, но надеюсь кому-то такая хитрость спасет пару миллионов нервных клеток. Лёгких всем ремонтов и безопасного электричества.

Черновой Электромонтаж для системы автоматизации управления освещением, некоторыми розетками и климатом

Необычная электропроводка в деревянном доме

Сегодня хотелось бы рассказать о самом нестандартном электромонтаже за всё время моей работы.

Итак, объект – дом из сруба. Заказчик пожелал, чтобы проводка была открытой. Но в то же время его смущало то, что жилы будут многопроволочными. Плюс, хотелось чего-то особенного, не как у всех. Поэтому было решено взять NYM и как-то задекорировать его.

Я долго размышлял, как это осуществить. И в результате долгих поисков наткнулся на готовое решение: NYM в джутовой оболочке, пропитанной огнезащитным составом. Но оставался вопрос, как осуществить монтаж? Потому что крепёж, предложенный в магазине, представлял собой обычный дюбель-хомут, обмотанный ниткой. Что опять же не устраивало заказчика своим внешним видом.

В итоге я предложил купить металлические двухлапковые скобы, саморезы по дереву и отвезти их на завод дабы произвести омеднение. Что впоследствии и было сделано.

Итак, непосредственно перейдём к самому монтажу. Немного процесса.

1. Подпиливаем, чтобы NYM влез в отверстие розетки, предназначенное для заведения питания. Оно слишком маленькое, так как рассчитано на обычный декоративный провод.

2. Расплетаем оболочку.

3. Наматываем немного изоленты, чтобы не расплелось дальше, чем необходимо для монтажа розетки.

4. Прикручиваем розетку. (Провода ещё не зафиксированы, так что немного торчат жилы.)

Ну и немного фото, как электропроводка выглядит в целом.

Спасибо за внимание!

Вы с фирмы по техническому обслуживанию электроустановок ? Произошла ошибка.

Занимаемся электромонтажом , ремонтом и обслуживанием электроустановок,и поступил заказ на техническое обслуживание электроустановок небольшого производства пластиковых окон .

Приехали , созвонились с контактами которые в заявке , контактом оказался энергетик , встретил .

Энергетик: Вы с фирмы по обслуживанию электроустановок ?

Энергетик: Тут какая то ошибка , вы нам не нужны,всего хорошего.

Ну ладно , позвонили в контору , объяснили ситуацию и поехали дальше , а через час поступает повторная заявка с того места.Приехав снова туда вышел тот же энергетик и опять «Мы вас не вызывали , уезжайте».

Вот тут поведение показалось странным,связались с нашим диспетчером а та в свою очередь на заказчика.Оказалось на их предприятии была проверка и было большое предписание по нарушениям , а руководство решило навести порядок в электроустановках и провести испытания ЭТЛ (Электро-технической лаборатории),а энергетика под увольнение (видимо штраф выписали хороший) , вот он и отправлял нас поэтому.

Электроустановки привели в соответствие , испытания провели и заключили договор на постоянной основе по ТО Электроустановок и уже два года как обслуживаем данный объект,а что стало с тем энергетиком и что он тогда хотел добиться я не знаю и не интересно.

Хорошие и благодарные Заказчики-Клиенты .

Раньше помимо основной работы часто подрабатывал электриком (электромонтёром-электромонтажником) по вызову , были объявления на Авито и сарафанное радио. Заказчиков на выполнение той или иной работы было достаточно , были плохие и дерзкие и наглые и пытающихся тебя обмануть и надурить и пытаться заплатить меньше или вообще не платить , но речь сегодня пойдёт о других , о тех которые адекватные и нормальные.

Был один вызов в многоквартирный дом (9 этажка) с заказом установить дополнительные светильники (от люстр отказались и я их снял) на многоуровневый потолок из гипсокартона , обговорили цену , сроки и я принялся за работу , за день работу выполнил полностью во всех комнатах (4 комнаты) . Заказчик сначала не поверил что можно за день всё сделать т.к. ему те кто приезжали говорили что тут работы на три дня минимум , а к этому он готов не был и срок у него был максимум полтора. Этот заказчик оказался владельцем автосервиса и шиномонтажкой , помимо того что заплатил сверху за скорость так дал ещё скидочную карту на 15% в его заведениях (кстати приезжал пару раз к ним и карта действительно работает т.к. сначала её не показывал и после объявления цены предъявлял и была скидка).

Другой заказчик заказывал замену проводки в его однокомнатной квартире , там тоже приехали ребята с нескольких фирм и частников и озвучивали сроки выполнения работ от недели и выше(почему такие сроки указывались мне немного не понятно).Также с заказчиком обговорили цену и срок , его всё устроило и вперёд работать.После выполнения и сдачи работ, заказчик сверху накинул 20% от суммы работ.

Ещё один , как потом оказалось владелец ресторана после работ, помимо оплаты подарил сертификат на 3000 руб в его ресторане , пытался отказаться (неудобно было брать) так он просто засунул его в чемоданчик с инструментами , нашёл потом на другом объекте.

Вообще со всякими сертификатами и скидочными картами , достаточно часто заказчики давали , какими то пользовались какие то передаривал , но был один случай который запомнился :

PS: Было ещё много чего но вот с букетом почему то запомнился надолго , хотя и прошло уже много лет.

Читайте также:

• Почему генератор выдает больше тока чем положено
• Нормы семейного права применяются если необходимо определить размеры алиментов
• Как называли наследника царя на руси
• Для каких персональных данных не требуется обеспечение безопасности в соответствии с фз
• Взн льгота что это

Электробезопасность.

Вопрос
Какой срок осмотра установлен для трансформаторов электроустановок без постоянного дежурства?

Правильный ответ
Осмотр трансформаторов (реакторов) без их отключения должен производиться в следующие сроки: — главных понижающих трансформаторов подстанций с постоянным дежурством персонала – 1 раз в сутки; — остальных трансформаторов электроустановок с постоянным и без постоянного дежурства персонала – 1 раз в месяц; — на трансформаторных пунктах – не реже 1 раза в месяц. (2.1.34 ПТЭЭП)

Вопрос
Кто имеет право единоличного осмотра электроустановок и электрической части технологического оборудования напряжением выше 1000 В?

Правильный ответ
Единоличный осмотр электроустановок, электротехнической части технологического оборудования может выполнять работник, имеющий группу не ниже III, из числа оперативного персонала, обслуживающего данную электроустановку в рабочее время или находящегося на дежурстве, либо работник из числа административно-технического персонала, имеющий группу V, для электроустановок напряжением выше 1000 В, и работник, имеющий группу IV, – для электроустановок напряжением до 1000 В и право единоличного осмотра на основании письменного распоряжения руководителя организации. (1.3.4 МПБЭЭ)

Вопрос
Кто может производить проколы кабеля перед его ремонтом?

Правильный ответ
Прокол кабеля производится двумя работниками, прошедшими специальное обучение, при этом один работник является контролирующим (п.2.9.6 ИПИСЗ).

Вопрос
В каких пределах установлено нормально допустимое значение отклонения частоты?

Правильный ответ
Отклонение частоты напряжения переменного тока в электрических сетях характеризуется показателем отклонения частоты, для которого установлены следующие нормы: нормально допустимое и предельно допустимое значения отклонения частоты равны 0,2 и 0,4 Гц соответственно. (п. 5.6 ГОСТ 13109-97)

Вопрос
Какое административное воздействие налагается на юридических лиц за непроизводительное расходование энергетических ресурсов в следствии несоблюдения нормативно-технических документов?

Правильный ответ
Непроизводительное расходование энергетических ресурсов вследствие несоблюдения требований, установленных государственными стандартами или иными правовыми или нормативно-техническими документами влечет наложение административного штрафа на юридических лиц в размере от 100 до 200 минимальных размеров оплаты труда (п. 9.12 КоАП)

Вопрос
Что необходимо выполнять около оборудования, имеющего повышенную пожарную опасность?

Правильный ответ
Около оборудования, имеющего повышенную пожарную опасность, следует вывешивать стандартные знаки безопасности. (п. 33 ППБ)

Вопрос
Какие совмещенные обязанности может выполнять ответственный руководитель работ?

Правильный ответ
Допускается одно из совмещений обязанностей ответственных за безопасное ведение работ в соответствии с табл.2.1. Ответственный руководитель работ — производителя работ; допускающего (в электроустановках, не имеющих местного оперативного персонала) (п.2.1.11, МПБЭЭ).

Вопрос
Кто должен производить обрезку деревьев, растущих в непосредственной близости к проводам воздушной линии электропередачи?

Правильный ответ
Обрезку деревьев, растущих в непосредственной близости к проводам, производит Потребитель, эксплуатирующий ВЛ. (2.3.17 ПТЭЭП)

Вопрос
Какие требования предъявляются к месту установки вводного устройства здания?

Правильный ответ
ВУ, ВРУ, ГРЩ, как правило, следует устанавливать в электрощитовых помещениях, доступных только для обслуживающего персонала. При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IP31.(п.7.1.28 -7.1.29 ПУЭ).

Вопрос
Какие провода (шнуры) должны применяться для присоединения настольных светильников к сети?

Правильный ответ
Для присоединения к сети настольных, переносных и ручных светильников, а также подвешиваемых на проводах светильников местного освещения должны применяться шнуры и провода с гибкими медными жилами сечением не менее 0,75 мм2 (п.6.6.17 ПУЭ).

Вопрос
Какое минимальное количество ручных огнетушителей должно быть размещено на каждом этаже в общественных зданиях и сооружениях?

Правильный ответ
В общественных зданиях и сооружениях на каждом этаже должны размещаться не менее двух ручных огнетушителей (Прил. 3., п. 8 ППБ)

Вопрос
Кто может продлевать наряд на срок до 15 календарных дней?

Правильный ответ
Продлевать наряд может работник, выдавший данный наряд, или другой работник, имеющий право выдачи наряда на работы в данной электроустановке. (2.2.4 МПБЭЭ)

Кто может производить проколы кабеля перед его ремонтом

Кто может производить прокол кабеля с помощью специального приспособления перед разрезанием кабеля?

При проколе кабеля следует пользоваться диэлектрическими перчатками и средствами защиты от термических рисков электрической дуги (спецодеждой, средствами защиты лица и глаз), при этом необходимо стоять на изолирующем основании сверху траншеи на максимальном расстоянии от прокалываемого кабеля. Прокол кабеля должны выполнять два работника: допускающий и производитель работ или производитель и ответственный руководитель работ. Один из них, прошедший специальное обучение, непосредственно прокалывает кабель, а второй — наблюдает. (37.19. ПОТЭЭ)

Страница обновлена: 05.02.2018

Отзывы и пожелания можно направлять по адресу energ2010@yandex.ru

Информация предоставлена для ознакомления и не является официальным источником.

Вопрос 130. Кто выполняет работы по проколу кабеля?

Ответ. Прокол кабеля выполняет ответственный руководи­тель работ или допускающий либо под его наблюдением произво­дитель работ. Прокалывать кабель следует в диэлектрических перчатках и пользуясь защитными очками, стоя на изолирующем основании, сверху траншеи как можно дальше от прокалываемо­го кабеля.

Вопрос 131. Как осуществляется осмотр колодцев и работы в них?

Ответ. Осмотр колодцев и работы в них проводятся не менее чем двумя лицами. При этом у открытого люка колодца устанав­ливается предупреждающий знак или выполняется ограждение. В колодце может находиться и работать одно лицо с группой по эле­ктробезопасности не ниже III, а около люка дежурит второе лицо.

Спуск в колодец и работа в нембез страховочного (ментор­ского) пояса и веревки, выведенной наружу не допускается.

Осмотр туннелей разрешается проводить одному лицу с группой не ниже IV.

Перед началом осмотра или работ в колодцах, коллекторах или туннелях поверяется отсутствие горючих или вредных для че­ловека газов. Проверку проводят лица, обученные пользоваться приборами. Список этих лиц утверждается распоряжением по предприятию. Перечень колодцев и туннелей, в которых необходи­мо делать проверку отсутствия газов, составляется на предприятии.

Вопрос 132. Как освещаются рабочие места при работах в ко­лодцах, туннелях?

Ответ. Для освещения рабочих мест в колодцах, туннелях я кабельных каналах применяются переносные светильники на­пряжением 12 В или аккумуляторные фонари.

Вопрос 133. Кто ведет технический надзор за сооружаемой воздушной линией?

Ответ Технический надзор за производством работ, провер­ку соответствия выполненных работ утвержденной технической документации проводит предприятие, которому подлежат сдаче в эксплуатацию вновь сооружаемые воздушные линии.

Приемка в эксплуатацию вновь сооруженныхВЛ проводит­ся в соответствии соСНиП 3.01.04-87 и действующими правила­ми приемки в эксплуатацию законченных строительством линий электропередачи.

Вопрос 134. Какова ширина охранной зоны для ВЛ напряже­нием 10, 35, 110 кВ? Что запрещается делать в охранной зоне?

Ответ. Ширина охранной зоны для воздушной линии опре­деляется параллельными линиями, отстоящими от проекции крайних проводов линии и зависит от величины напряжения: для ВЛ напряжением до 1000 В — 2 м; для ВЛ до 20кВ — 10 м; для ВЛ — 35кВ — 15м.

В пределах охранных зон ВЛ напряжением до 1000 В без письменного согласия организации эксплуатирующей эти линии, запрещается:

осуществлять строительные, монтажные, взрывные и по­ливные работы, проводить посадку и вырубку деревьев, устраи­вать спортивные площадки и площадки для игр, складировать корма, удобрения, топливо и другие материалы;

устраивать проезды для машин и механизмов, имеющих об­щую высоту с грузом или без груза от поверхности дороги более 4,5 м, а также стоянки автомобильного транспорта, машин и ме­ханизмов (в охранной зоне);

проводить всякого рода действия, которые могут нарушить нормативную работу электрических сетей или привести ких по­вреждениям.

Вопрос 135. Что устанавливается на автомобильных дорогах в местах их пересечения с линиями электропередач?

Ответ. На автодорогах I. IV категорий с движением машин и механизмов, имеющих общую высоту с грузом или без груза от поверхности дороги более 4,5 м, в местах пересечения с ВЛ с обе­их сторон этих линий устанавливаются сигнальные знаки, указы­вающие допустимую высоту движущегося транспорта. Сигналь­ные знаки устанавливаются организацией, в ведении которой на­ходится дорога, по согласованию с организацией эксплуатирую­щей линии электропередачи.

Вопрос 136. Какие знаки и плакаты должны быть на опорах ВЛ напряжением до 1000 В?

Ответ. На опорах ВЛ на высоте 2.5. 3 м от земли должны быть установлены (нанесены): порядковый номер и год уста­новки опоры; плакаты, на которых указаны расстояния от опоры ВЛ до кабельной линии связи (на опорах установлен­ных на расстоянии менее половины высоты опоры ВЛ до ка­белей связи).

Вопрос 137. Какие знаки наносятся на опоры ВЛ напряже­нием выше 1000В?

Ответ. На опорах ВЛ на высоте 2.5. 3 м наносятся следую­щие постоянные знаки:

порядковый номер на всех опорах:

номер ВЛ или ее условное обозначение — на концевых опорах, первых опорах ответвлений от линии, на опорах в ме­сте пересечения линий одного напряжения, на опорах, огра­ничивающих пролет пересечения с железными дорогами и ав­тодорогами I-IV категорий, а также на всех опорах участков трассы с параллельно идущими линиями, если расстояние между их осями — менее 200м. На двухцепных и многоцепных опорах ВЛ, кроме того, должна быть обозначена соответству­ющая цепь;

расцветка фаз — на ВЛ 35 кВ и выше на концевых опорах, опорах, смежных с транспозиционными, и на первых опорах от­ветвлений от ВЛ;

предупреждающие плакаты — на всех опорах ВЛ в населен­ной местности;

плакаты, на которых указаны расстояния от опоры ВЛ до кабельной линии связи, — на опорах, установленных на расстоя­нии менее половины высоты опоры до кабелей связи.

Вопрос 138. Какие основные требования техники безопас­ности должны выполняться при работах, связанных с подъемом на опоры ВЛ?

Ответ. Подняться на опору и работать на ней разрешает­ся только в тех случаях, когда имеется полная уверенность в достаточной прочности опоры, в частности ее основания. Не­обходимость и способы укрепления опоры определяются на месте производителем или ответственным руководителем работ.

Подниматься на опору разрешается членам бригады: с группой по электробезопасности не ниже III при всех видах работ до верха опоры$ с группой не ниже II при работах со сня­тием напряжения — до верха опоры, а при работах без снятия напряжения вдали от токоведущих частей, находящихся под напряжением — не выше 2 м до уровня нижних проводов; с группой I при всех видах работы — не выше 3 м от земли (до ног).

При подъеме на опору строп предохранительного пояса за­водится за стойку или в случае подъема на железобетонную опору прикрепляется к лазу. При работе на опоре следует пользоваться предохранительным поясом и опираться на оба когтя (лаза) в слу­чае их применения

Вопрос 139. В какие сроки проводятся техническое обслужи­вание и ремонт ВЛ?

Ответ. Капитальный ремонт ВЛ на железобетонных и метал­лических опорах должен выполняться не реже 1 раза в 10 лет, ВЛ на опорах с деревянными деталями — не реже 1 раза в 5 лет.

Периодические осмотры ВЛ проводятся по графику, ут­вержденному ответственным за электрохозяйство предприятия. Периодичность осмотров каждой ВЛ по всей длине должна быть не реже 1 раза в год. Конкретные сроки в пределах, установлен­ных Правилами эксплуатации электроустановок потребителей, должны быть определены ответственным за электрохозяйство с учетом местных условий. Кроме того, не реже 1 раза в год инже­нерно-технический персонал должен проводить выборочные ос­мотры отдельных участков линий, включая все линии (участки), подлежащие ремонту.

Кто должен производить прокол кабеля?

Вы находитесь на странице инструкции сайта Тестсмарт.
Прочитав инструкцию, Вы узнаете функции каждой кнопки.
Мы начнем сверху, продвигаясь вниз, слева направо.
Обращаем Ваше внимание, что в мобильной версии все кнопки располагаются, исключительно сверху вниз.
Итак, первый значок, находящийся в самом верхнем левом углу, логотип сайта. Нажимая на него, не зависимо от страницы, попадете на главную страницу.
«Главная» — отправит вас на первую страницу.
«Разделы сайта» — выпадет список разделов, нажав на один из них, попадете в раздел интересующий Вас.

На странице билетов добавляется кнопка «Билеты», нажимая — разворачивается список билетов, где выбираете интересующий вас билет.

«Полезные ссылки» — нажав, выйдет список наших сайтов, на которых Вы можете получить дополнительную информацию.

В правом углу, в той же оранжевой полосе, находятся белые кнопки с символическими значками.

• Первая кнопка выводит форму входа в систему для зарегистрированных пользователей.
• Вторая кнопка выводит форму обратной связи через нее, Вы можете написать об ошибке или просто связаться с администрацией сайта.
• Третья кнопка выводит инструкцию, которую Вы читаете. ��
• Последняя кнопка с изображением книги ( доступна только на билетах) выводит список литературы необходимой для подготовки.

Опускаемся ниже, в серой полосе расположились кнопки социальных сетей, если Вам понравился наш сайт нажимайте, чтобы другие могли так же подготовиться к экзаменам.
Следующая функция «Поиск по сайту» — для поиска нужной информации, билетов, вопросов. Используя ее, сайт выдаст вам все известные варианты.
Последняя кнопка расположенная справа, это селектор нажав на который вы выбираете, сколько вопросов на странице вам нужно , либо по одному вопросу на странице, или все вопросы билета выходят на одну страницу.

На главной странице и страницах категорий, в середине, расположен список разделов. По нему вы можете перейти в интересующий вас раздел.
На остальных страницах в середине располагается сам билет. Выбираете правильный ответ и нажимаете кнопку ответ, после чего получаете результат тестирования.
Справой стороны (в мобильной версии ниже) на страницах билетов располагается навигация по билетам, для перемещения по страницам билетов.
На станицах категорий расположен блок тем, которые были добавлены последними на сайт.
Ниже добавлены ссылки на платные услуги сайта. Билеты с ответами, комментариями и результатами тестирования.
В самом низу, на черном фоне, расположены ссылки по сайту и полезные ссылки на ресурсы, они дублируют верхнее меню.
Надеемся, что Вам понравился наш сайт, тогда жмите на кнопки социальных сетей, что бы поделиться с другими и поможете нам.
Если же не понравился, напишите свои пожелания в форме обратной связи. Мы работаем над улучшением и качественным сервисом для Вас.

Ты мастер

Информационный ресурс мастеров и инженеров, нормативные документы, экзаменационные билеты (тесты), образцы документов, справочные материалы.

ПРАВИЛА ПО ОХРАНЕ ТРУДА ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК. XXXVII Охрана труда при выполнении работ на кабельных линиях

ПРАВИЛА ПО ОХРАНЕ ТРУДА ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК

XXXVII Охрана труда при выполнении работ

на кабельных линиях

37.1. Земляные работы на территории организаций, населенных пунктов, а также в охранных зонах подземных коммуникаций (электрокабели, кабели связи, газопроводы) должны начинаться только после получения письменного разрешения руководства организации, местного органа власти и владельца этих коммуникаций (соответственно). К разрешению должен быть приложен план (схема) размещения и глубины заложения коммуникаций (далее – план коммуникаций). Местонахождение подземных коммуникаций должно быть обозначено соответствующими знаками или надписями как на плане (схеме), так и на месте выполнения работ.

37.2. При обнаружении не отмеченных на планах коммуникаций кабелей, трубопроводов, подземных сооружений, а также боеприпасов земляные работы следует прекратить до выяснения их принадлежности и получения разрешения от соответствующих организаций на продолжение работ.

37.3. Запрещается проведение землеройных работ машинами на расстоянии менее 1 м, а механизмов ударного действия – менее 5 м от трассы кабеля, если эти работы не связаны с раскопкой кабеля.

Применение землеройных машин, отбойных молотков, ломов и кирок для рыхления грунта над кабелем разрешается производить на глубину, при которой до кабеля остается слой грунта не менее 30 см. Остальной слой грунта должен удаляться вручную лопатами.

Перед началом раскопок КЛ должно быть произведено контрольное вскрытие линии под надзором персонала организации – владельца КЛ.

37.4. В зимнее время к выемке грунта лопатами необходимо приступать только после его отогревания. При этом приближение источника тепла к кабелям допускается не ближе чем на 15 см.

37.5. Место работ по рытью котлованов, траншей или ям должно быть ограждено с учетом требований действующих норм и правил в строительстве. На ограждении должны размещаться предупреждающие знаки и надписи, а в ночное время – сигнальное освещение.

37.6. При рытье траншей в слабом или влажном грунте, когда есть угроза обвала, их стены должны быть укреплены.

В сыпучих грунтах работы можно вести без крепления стен, но с устройством откосов, соответствующих углу естественного откоса грунта.

Грунт, извлеченный из котлована или траншеи, следует размещать на расстоянии не менее 0,5 м от бровки выемки. Разработка и крепление грунта в выемках глубиной более 2 м должны производиться по ППР.

37.7. В грунтах естественной влажности, при отсутствии грунтовых вод и при отсутствии расположенных поблизости подземных сооружений, рытье котлованов и траншей с вертикальными стенками без крепления разрешается на глубину не более 1 м – в насыпных песчаных и крупнообломочных грунтах, 1,25 м – в супесях, 1,5 м – в суглинках и глинах.

В плотных связанных грунтах траншеи с вертикальными стенками рыть роторными и траншейными экскаваторами без установки креплений разрешается на глубину не более 3 м. В этих случаях спуск работников в траншеи запрещен. В местах траншеи, где необходимо пребывание работников, должны быть устроены крепления или выполнены откосы.

Разработка мерзлого грунта (кроме сыпучего) разрешается без креплений на глубину промерзания.

37.8. При условиях, отличающихся от условий, приведенных в пункте 37.7 Правил, котлованы и траншеи следует разрабатывать с откосами без креплений либо с вертикальными стенками, закрепленными на всю высоту.

37.9. Крепление котлованов и траншей глубиной до 3 м должно быть инвентарным и выполняться по типовым проектам или ППР.

37.10. Перемещение, установка и работы строительных машин и автотранспорта, размещение лебедок, оборудования, материалов вблизи выемок (котлованов, траншей, канав) с неукрепленными откосами разрешается только за пределами призмы обрушения грунта на расстоянии, установленном ППР, или на расстоянии по горизонтали от основания откоса выемки до ближайших опорных частей вышеуказанных машин, оборудования, лебедок, материалов не менее указанного в таблице N 5.

Расстояние по горизонтали от основания откоса выемки

до ближайшей опоры машины

Глубина выемки,
м

37.11. Открытые муфты должны укрепляться на доске, подвешенной с помощью проволоки или троса к перекинутым через траншею брусьям, и закрываться коробами. Одна из стенок короба должна быть съемной и закрепляться без применения гвоздей.

37.12. Запрещается использовать для подвешивания кабелей соседние кабели, трубопроводы.

37.13. Кабели следует подвешивать таким образом, чтобы не происходило их смещение.

37.14. На короба, закрывающие откопанные кабели, следует вывешивать плакат безопасности “Стой! Напряжение”.

37.15. Перед разрезанием кабеля или вскрытием муфт следует удостовериться в том, что работа будет выполняться на подлежащем ремонту кабеле, что этот кабель отключен и что выполнены технические мероприятия.

37.16. На рабочем месте подлежащий ремонту кабель определяется:

при прокладке в туннеле, коллекторе, канале – прослеживанием, сверкой раскладки с чертежами и схемами, проверкой по биркам;

при прокладке кабелей в земле – сверкой их расположения с чертежами прокладки.

Для этой цели должна быть предварительно прорыта контрольная траншея (шурф) поперек кабелей, позволяющая видеть все кабели.

37.17. Во всех случаях, когда отсутствует видимое повреждение кабеля, следует применять кабелеискательный аппарат.

37.18. Перед разрезанием кабеля или вскрытием соединительной муфты необходимо проверить отсутствие напряжения с помощью специального приспособления, состоящего из изолирующей штанги и стальной иглы или режущего наконечника. На КЛ с двухсторонним питанием отсутствие напряжения проверяется проколом дистанционным способом с двух сторон от места повреждения кабеля или соединительной муфты.

В туннелях, коллекторах, колодцах, траншеях, где проложено несколько кабелей, и на других кабельных сооружениях приспособление должно быть с дистанционным управлением. Приспособление должно обеспечить прокол или разрезание оболочки до жил с замыканием их между собой и заземлением.

Кабель у места прокалывания предварительно должен быть закрыт экраном.

37.19. При проколе кабеля следует пользоваться диэлектрическими перчатками и средствами защиты от термических рисков электрической дуги (спецодеждой, средствами защиты лица и глаз), при этом необходимо стоять на изолирующем основании сверху траншеи на максимальном расстоянии от прокалываемого кабеля.

Прокол кабеля должны выполнять два работника: допускающий и производитель работ или производитель и ответственный руководитель работ. Один из них, прошедший специальное обучение, непосредственно прокалывает кабель, а второй – наблюдает.

37.20. Если в результате повреждений кабеля открыты все токоведущие жилы, отсутствие напряжения можно проверять непосредственно указателем напряжения без прокола кабеля.

37.21. Для заземления прокалывающего приспособления могут быть использованы заземлитель, погруженный в почву на глубину не менее 0,5 м, или броня кабеля. Присоединять заземляющий проводник к броне следует посредством хомутов; броня под хомутом должна быть зачищена.

В тех случаях, когда броня подверглась коррозии, разрешается присоединение заземляющего проводника к металлической оболочке кабеля.

37.22. На КЛ электростанций и подстанций, где длина и способ прокладки кабелей позволяют, пользуясь чертежами, бирками, кабелеискательным аппаратом, точно определить подлежащий ремонту кабель, разрешается по усмотрению работника, выдающего наряд-допуск, не прокалывать кабель перед его разрезанием или вскрытием муфты.

37.23. Вскрывать соединительные муфты и разрезать кабель в тех случаях, когда предварительный прокол не делается, следует заземленным инструментом, надев диэлектрические перчатки, используя средства защиты от термических рисков электрической дуги и механических воздействий, стоя на изолирующем основании.

После предварительного прокола те же операции на кабеле разрешается выполнять без перечисленных дополнительных мер безопасности.

37.24. Кабельная масса для заливки муфт должна разогреваться в специальной железной посуде с крышкой и носиком.

Кабельная масса из вскрытой банки вынимается при помощи подогретого ножа в теплое время года и откалывается – в холодное время года.

Запрещается разогревать невскрытые банки с кабельной массой.

37.25. При заливке муфт массой работник должен быть одет в специальную одежду, брезентовые рукавицы и предохранительные очки.

37.26. Разогрев, снятие и перенос сосуда с припоем, а также сосуда с массой должны выполняться в брезентовых рукавицах и предохранительных очках. Запрещается передавать сосуд с припоем либо сосуд с массой из рук в руки, при передаче необходимо ставить их на землю.

37.27. Перемешивание расплавленной массы следует выполнять металлической мешалкой, а снятие нагара с поверхности расплавленного припоя – металлической сухой ложкой. Мешалка и ложка перед применением должны быть подогреты.

37.28. В холодное время года соединительные и концевые муфты перед заливкой их горячими составами должны быть подогреты.

37.29. Разогрев кабельной массы в кабельных колодцах, туннелях, кабельных сооружениях запрещен.

37.30. При перекатке барабана с кабелем необходимо принять меры против захвата его выступами частей одежды.

До начала работ по перекатке барабана следует закрепить концы кабеля и удалить торчащие из барабана гвозди.

Барабан с кабелем разрешается перекатывать только по горизонтальной поверхности по твердому грунту или настилу.

37.31. При ручной прокладке кабеля число работников должно быть таким, чтобы на каждого приходился участок кабеля массой не более 35 кг для мужчин и 15 кг для женщин. Работать следует в брезентовых рукавицах.

37.32. Запрещается при прокладке кабеля стоять внутри углов поворота, а также поддерживать кабель вручную на поворотах трассы. Для этой цели должны быть установлены угловые ролики.

37.33. При прогреве кабеля запрещается применять трансформаторы напряжением выше 380 В.

37.34. Перекладывать кабель и переносить муфты следует после отключения кабеля. Перекладывать кабель, находящийся под напряжением, разрешается при условиях:

перекладываемый кабель должен иметь температуру не ниже 5 градусов C;

муфты на перекладываемом участке кабеля должны быть укреплены хомутами на досках;

для работы должны использоваться диэлектрические перчатки, поверх которых для защиты от механических повреждений должны быть надеты брезентовые рукавицы;

работа должна выполняться работниками, имеющими опыт прокладки, под надзором ответственного руководителя работ, имеющего группу V по электробезопасности, в электроустановках напряжением выше 1000 В и производителя работ, имеющего группу IV по электробезопасности, в электроустановках напряжением до 1000 В.

37.35. Работы в подземных кабельных сооружениях, а также их осмотр со спуском в них должны выполняться по наряду-допуску не менее чем тремя работниками, двое из которых – страхующие. Между работниками, выполняющими работу, и страхующими должна быть установлена визуальная и/или голосовая связь. Производитель работ должен иметь группу IV по электробезопасности.

На электростанциях и подстанциях осмотр коллекторов и туннелей, не относящихся к числу газоопасных, разрешено проводить по распоряжению одним работником, имеющим группу III по электробезопасности, при наличии устойчивой связи (телефон, радиостанция).

37.36. В каждом цехе (районе, участке) необходимо иметь утвержденный руководителем организации перечень газоопасных подземных сооружений, с которым должен быть ознакомлен оперативный персонал.

Газоопасные подземные сооружения должны быть помечены на плане. Люки и двери газоопасных помещений должны надежно запираться и иметь знаки в соответствии с государственным стандартом.

37.37. До начала и во время работы в подземном сооружении должна быть обеспечена естественная или принудительная вентиляция и взят анализ на содержание в воздухе кислорода, которого должно быть не менее 20%.

Естественная вентиляция создается открыванием не менее двух люков с установкой около них специальных козырьков, направляющих воздушные потоки.

Перед началом работы продолжительность естественной вентиляции должна составлять не менее 20 минут.

Принудительная вентиляция обеспечивается вентилятором или компрессором в течение 10 – 15 минут для полного обмена воздуха в подземном сооружении посредством рукава, опускаемого вниз и не достигающего дна на 0,25 м.

Не разрешается применять для вентиляции баллоны со сжатыми газами. Если естественная или принудительная вентиляция не обеспечивают полное удаление вредных веществ, спуск в подземное сооружение разрешается только с применением изолирующих средств индивидуальной защиты органов дыхания, в том числе с использованием шлангового противогаза.

37.38. Запрещается без проверки подземных сооружений на загазованность приступать к работе в них. Проверку должны проводить работники, обученные пользованию приборами. Список таких работников утверждается руководителем организации (обособленного подразделения).

Проверка отсутствия газов с помощью открытого огня запрещается.

37.39. Перед началом работы в коллекторах и туннелях, оборудованных приточно-вытяжной вентиляцией, последняя должна быть приведена в действие на срок, определяемый в соответствии с местными условиями. Отсутствие газа в этом случае разрешается не проверять.

37.40. При работах в коллекторах и туннелях должны быть открыты два люка или две двери, чтобы работники находились между ними. У открытого люка должен быть установлен предупреждающий знак или сделано ограждение. До начала работы члены бригады должны быть ознакомлены с планом эвакуации из подземного сооружения в случае непредвиденных обстоятельств.

37.41. При открывании колодцев необходимо применять инструмент, не дающий искрообразования, а также избегать ударов крышки о горловину люка.

У открытого люка колодца должен быть установлен предупреждающий знак или сделано ограждение.

37.42. В колодце разрешается находиться и работать одному работнику, имеющему группу III по электробезопасности, с применением страховочной привязи со страховочным канатом. Данный предохранительный пояс должен иметь наплечные ремни, пересекающиеся со стороны спины, с кольцом на пересечении для крепления каната. Другой конец каната должен держать один из страхующих работников.

37.43. При работах в колодцах разжигать в них паяльные лампы, устанавливать баллоны с пропан-бутаном, разогревать составы для заливки муфт и припой не разрешается. Опускать в колодец расплавленный припой и разогретые составы для заливки муфт следует в специальном закрытом сосуде, подвешенном с помощью карабина к металлическому тросику.

37.44. При проведении огневых работ должны применяться щитки из огнеупорного материала, ограничивающие распространение пламени, и приниматься меры к предотвращению пожара.

37.45. В коллекторах, туннелях, кабельных полуэтажах и прочих помещениях, в которых проложены кабели, при работе с использованием пропан-бутана суммарная вместимость находящихся в помещении баллонов не должна превышать 5 л.

После окончания работ баллоны с газом должны быть удалены, а помещение провентилировано.

37.46. При прожигании кабелей находиться в колодцах не разрешается, а в туннелях и коллекторах разрешается только на участках между двумя открытыми входами. Запрещается работать на кабелях во время их прожигания.

После прожигания во избежание пожара необходимо осмотреть кабели.

37.47. Перед допуском к работам и проведением осмотра в туннелях устройства защиты от пожара в них должны быть переведены с автоматического действия на дистанционное управление и на ключе управления должен быть вывешен плакат “Не включать! Работают люди”.

37.48. Запрещается курить в колодцах, коллекторах и туннелях, а также на расстоянии менее 5 м от открытых люков.

37.49. При работах в колодцах, коллекторах и туннелях время пребывания в них должен определять работник, выдающий наряд-допуск, в зависимости от условий выполнения работ.

37.50. В случае появления газа работа в колодцах, коллекторах и туннелях должна быть прекращена, работники выведены из опасной зоны до выявления источника загазованности и его устранения.

Для вытеснения газов необходимо применять принудительную вентиляцию.

37.51. Для освещения рабочих мест в колодцах и туннелях должны применяться светильники напряжением 12 В или аккумуляторные фонари во взрывозащищенном исполнении. Трансформатор для светильников напряжением 12 В должен располагаться вне колодца или туннеля.

Похожие публикации:

1. Как поменять пароль в excel 2007
2. Какое определение соответствует термину дублирование
3. Digitop кто производитель
4. В какой точке электрическое поле самое сильное
