Как зайти в Intel nuc bios?
При включении или перезагрузке вашего устройства необходимо нажимать периодически клавишу F2. Именно в момент запуска системы. Не до и не после. Так чтобы во время. Тогда сама систему будет осуществлять вход в биос. Если не выйдет и вы не сможете попасть с первого раза Вы всегда можете сделать перезагрузку устройства и попробовать снова. Следите за тем чотоб не нажимать много раз одну и ту же кнопку. Иначе будет залипание клавиш.
Другие вопросы посетителей из раздела «Комплектующие Intel»:
Программное обеспечение
Оборудование
Служба поддержки
Размещение рекламы
info@sotoguide.ru
Копирование материалов допускается только при указании источника
Intel NUC не только для Windows. Учим Нюшу верить во вселенские узы общности, связывающие всё человечество
Сегодня на моем лабораторном столе не просто компьютер, а яркий представитель «грядущего стандарта вычислений и вычислителей», — Intel NUC D54250WYKH. «Двухэтажная» версия устройства, с возможностью установки 2,5» жестких дисков. Ниже я расскажу, как я узнал что передо мной именно Нюша, а не Никифор или Никанор, о том как я прививал Нюше философию Ubuntu, а так же, приведу некоторое количество личных впечатлений и беспристрастных тестов.
Доставшийся мне экземпляр Intel NUC D54250WYKH был упакован в красочную коробку из очень плотного и прочного картона, покрытую толстым слоем графики и полезной информации о содержимом.
Открываю коробку и, меня встречает духовой оркестр весьма громко и бодрого звучащий официальный рингтон Intel. Закрываю коробку, трясу головой, снова открываю — музыка звучит вновь. Коллеги поворачивают головы в мою сторону.
Поняв, что не я один это слышу, и дело, скорее всего, не во мне — начинаю внимательно изучать коробку, и нахожу спрятанный фотоэлемент, который, реагируя на свет, запускает «музыкальную шкатулку», аккуратно приклеенную внутри.
О музыкальной шкатулке
Если вы хотите обмануть эту умную коробку, нужно открывать ее поздним вечером с выключенным светом. Сначала, я подумал, что это явный просчет маркетологов, ведь можно было вместо фотоэлемента поставить контакт, и тогда «музыка была бы вечна», однако позже я понял весь гуманизм людей, поставивших именно фотоэлемент — если за пределами коробки темно, то скорее всего, наступило «темное время суток», и бодрая музыка может кого-то разбудить.
Это было первое, но далеко не последнее, чем меня удивил этот наследник существующих ныне компьютеров и предтеча будущих. (в тот момент я еще придерживался мнения, что это устройство мужского рода).
- собственно Intel NUC D54250WYKH;
- внешний блок питания;
- переходная пластина для крепления устройства на VESA-совместимый монитор;
- довольно толстая пачка красочных буклетов, с описанием отличительных черт этого революционера.
- память и жесткий диск. Предвосхищая вопросы, скажу — внутри самого устройства они тоже не находятся. Intel NUC всех модификаций поставляется без этих необязательных деталей;
- кабель типа HDMI — MiniHDMI (на устройстве выведен именно Mini-HDMI);
- кабель питания типа IEC C5 (Микки Маус).
Примечание автора:
Справедливости ради, стоит отметить, что отсутствие кабеля питания, маркетологи Intel убедительно объяснили тем, что в моих руках был «промо» образец, который гулял по всему миру от тестера к тестеру в своей уютной коробке, и положить в нее кабели для всех возможных вариантов розеток, не представляется возможным. В продажу Intel NUC поступает с нужным кабелем питания.
Так же, ради справедливости, стоит отметить, что отсутствие кабеля HDMI в комплекте маркетологи Intel не объяснили никак.
После изучения содержимого упаковки, у меня как раз и возникла мысль, что мой подопытный — девочка. Согласитесь, очень по-женски, возить в машине несколько глянцевых журналов, вместо домкрата и баллонного ключа.
- Одна планка памяти 4Gb Kingston DDR3L SODIMM. Внимание! Для Intel NUC подходит только память DDR3L с напряжением питания 1,35В.
- Один диск SSDSC2BW120A4. Внимание! Буду краток — он прекрасен.
Два фото диска
Устанавливаем необязательные компоненты.
Откручиваем 4 винта на дне устройства, снимаем нижнюю крышку:
Вынимаем и откидываем «второй этаж»:
Вставляем SSD в корзину до характерного щелчка и ставим корзину на место:
Корзина у Нюши сделана под диски толщиной до 9,5мм. Мой же тестовый образец SSD от Intel имеет толщину 7мм.
Я не придал этому значения, в результате, после сборки, при аккуратном покачивании Нюши в руке, она издавала мелодичные щелчки от бьющегося металлического SSD о металл корзины.
Разбираю снова, и закрепляю SSD в корзине двумя винтами (винты входят в комплект поставки).
В мой «промо» комплект правда, эти винты не вошли, поэтому мне пришлось дополнительно решить квест «найди два винтика».
Вид устройства со стороны разъемов:
Снимаем мерки:
Вес устройства с установленной памятью и SSD — 0,75Кг.
Габаритные размеры (ДхШхВ) — 116,6 x 112 x 51,5 мм.
Адаптер питания (внешний) — 19V DC, 65 Вт (c большим запасом, так как под полной нагрузкой устройство потребляет около 35Вт)
остальные характеристики устройства на сайте Intel
Включаем устройство!
Круглая кнопка питания на верхней панели начинает светиться приятным синим цветом.
Нажимаем F2 и попадаем в биос. Внешний вид биос выполнен в весьма брутальной цветовой гамме, однако девочковые черты присутствуют и здесь: наличие поддержки мыши, анимация появляющихся и исчезающих окон, игра теней на графических элементах и надписях, ну и, наконец, невероятное количество настроек и всевозможных рюшек.
Фото BIOS под спойлером:
Первое впечатление от исследования BIOS — «а зачем этому устройству вообще операционная система? По закоулкам этого BIOS можно бродить бесконечно».
Для чистоты эксперимента оставляем настройки BIOS по умолчанию.
Устанавливаю с USB Flash Ubuntu 14.04. 64bit.
Установка проходит буднично, скучно и очень быстро. В конце установки Ubuntu просит извлечь установочный носитель и перезагрузить устройство.
Делаю как просят.
Нюша перезагружается и показывает свой девичий характер, сообщая «No EFI device found». Само собой, заход в BIOS и отключение загрузки UEFI проблему не решает.
— «Я же все равно забыл засечь время установки ОС», оправдываю я свои дальнейшие действия. Оставляю в BIOS загрузку только с Legacy устройств, выслушиваю нотацию о том, что я теперь не смогу использовать накопители больше 2Тб, и лишусь разных дополнительных плюшек.
Соглашаюсь с этим, и запускаю установку снова.
Установка от момента включения питания до запуска работоспособной Ubuntu занимает 12 минут.
В режиме Legacy загрузки Нюша не задает лишних вопросов и прекрасно работает.
Ниже я опишу, с чем была связана проблема загрузки в EFI режиме, и приведу рецепт лечения.
Хочу сразу отметить — в процессе недельного общения с Intel NUC я устанавливал на нее несколько разных версий Ubuntu и Kubuntu 32 и 64 бит. На всех этих операционных системах я гонял тесты из комплекта phoronix test suite.
Во время тестов NUC был перезагружен неисчислимое количество раз.
Не могу сказать, черта ли характера конкретно моего экземпляра, или общая черта этой модели, но Intel NUC D54250WYKH очень не любит быть «неожиданно выключенным». Если выключить устройство нажатием кнопки, или совсем варварски — выдергиванием питания, даже если в этот момент устройство было загружено с live USB и не было ничем занято (как пример — ждало моего выбора «ставить Ubuntu или запустить без установки»), при следующем включении NUC показывает на мониторе черный квадрат, то есть — совсем ничего, при этом индикатор питания устройства горит, а монитор сообщает «no signal». Устройство нужно выключить кнопкой. При следующем включении Нюша капризно сообщит, что ее BIOS (не знаю причем тут BIOS, но говорит она именно о нем) обнаружил, что ее работа была завершена некорректно, и предложит либо зайти в BIOS, либо продолжить работу. Создается впечатление, что Нюша гордится своим BIOS и просто заманивает взглянуть на него лишний раз.
Незаметно, первый день знакомства с Нюшей подошел к концу, расставаться с ней не хотелось. Внезапно пришла мысль совместить два приятных дела, во первых — посмотреть дома на большом телевизоре фильм «Ной», BD-Rip, которого в формате FullHD как раз появился в интернете (безусловно, исключительно в познавательных целях) и во вторых — продолжить знакомство с устройством.
Файл, размером 21Гб залился по сети на Нюшин SSD «условно мгновенно» (гигабитный сетевой интерфейс в первый, но не в последний раз, оказался самым узким Нюшиным местом).
Спустя пару часов, Нюша, будучи подключенной к телевизору, бодро воспроизводила через VLC-Player, видеопоток:
Контейнер:MKV Видео: MPEG-4 AVC, 16.6 Mbps , 1920x1040 (1.85:1), 23.976 fps, 0.347 bit/pixel Производительности устройства для декодирования такого видеопотока, даже при использовании дефолтного видеодрайвера, хватает с запасом. Никаких пропусков кадров, или подтормаживаний замечено не было ни на глаз, ни в статистике VLC.
Устройство в процессе работы было едва теплым, систему охлаждения было абсолютно не слышно.
Хочу отметить, что услышать работу системы охлаждения мне не удалось и в остальные дни тестов. Вентилятор в устройстве очень и очень тихий, но с работой своей он справляется адекватно.
Нагреть корпус Нюши выше состояния «немного теплый» не удалось ни в одном тесте.
Так родился первый вариант оригинального использования Intel NUC — она может служить переносным медиа-плэером.
Дальше были будни.
На Нюшу был установлен phoronix test suite и начались всевозможные тесты.
Вот так определяет phoronix test suite начинку Intel NUC D54250WYKH:
Hardware: Processor: Intel Core i5-4250U @ 1.30GHz (4 Cores), Motherboard: Intel D54250WYK, Chipset: Intel Haswell-ULT DRAM, Memory: 4096MB, Disk: 120GB INTEL SSDSC2BW12, Graphics: Intel Haswell-ULT IGP (1000MHz), Audio: Intel Haswell-ULT HD Audio, Network: Intel Connection I218-V Лирическое отступление
Расскажу каким, собственно, образом этот экземпляр Intel NUC вообще попал ко мне на тесты.
Потестировать устройство мне предложил Saul, который знал о моей любви к строительству «нано-серверов» (его термин). Мне нравится использовать обычное железо в необычных ипостасях. Например, в качестве веб-сервера с Nginx, PHP-fpm, Maria-DB под управлением Gentoo-linux, у меня уже длительное время трудится «Cubieboard 2» (плата в форм-факторе кредитной карты с двух ядерным ARM Cortex A-9 на борту). Неплохо, кстати, трудится. Честно отрабатывает свои 5Вт электричества.
Отдавая мне коробку с устройством, Saul попросил «сделать с ним что-нибудь необычное». Я попытался выполнить его просьбу.
Нюша в роли веб-сервера:
В таблице приведены данные о производительности Нюши в сравнении с
видавшим виды сервером от DELL, который служит корпоративным веб-сервером в небольшой компании, и со «спичечным коробком» — Cubieboard 2.
На вполне резонный вопрос о том, что я сравниваю тёплое с мягким, хочу заметить — Intel NUC тоже «не совсем сервер».
| № | Подопытный | PHP Bench | Nginx Bench | Apache Bench |
|---|---|---|---|---|
| 1 | Intel Core i5-4250U @ 1.30GHz (4 Cores), Memory: 1 x 4096 MB |
78457 points | 23686 PPS | 17931 PPS |
| 2 | Intel Xeon E3-1220L @ 2.20 GHz (2 Cores), Memory: 4096MB |
43758 points | 12197 PPS | 6113 PPS |
| 3 | ARMv7 rev 4 @ 0.91GHz (2 Cores), Motherboard: sun7i, Memory: 1024MB |
8394 points | 1323 PPS | 817 PPS |
Вывод:
Нюша вполне может выполнять роль небольшого веб-сервера, или балансировщика нагрузки для «старших братьев».
При раздаче статики, если раздаваемые файлы будут больше 6Кб — узким местом у Нюши снова станет гигабитная сеть.
Тесты графической подсистемы.
В графических тестах Нюша показала себя настолько плохо, что я долго не мог поверить в правдивость результатов.
Я провел тесты на Ubuntu и Kubuntu 13.10 и 14.04 (всего на четырех дистрибутивах).
Привожу результаты:
QGears2: (Летающая скамейка на фоне Египетских пирамид).
pts/qgears2-1.0.1 [XRender + Image Scaling] Average: 305.17 Frames Per Second Nexuiz 2.5.2: (Демозапись дефматча. Рубилово и море крови. 18+).
pts/nexuiz-1.6.1 [1920 x 1080 w/ HDR] Average: 10.74 Frames Per Second Unigine Sanctuary 2.3: (очень красивый рендер с цветными витражами и туманом).
pts/unigine-sanctuary-1.5.2 [1920 x 1080] Average: 13.82 Frames Per Second Unigine Tropics 1.3: (еще более красивый рендер путешествия по сказочному острову).
pts/unigine-tropics-1.5.3 [1920 x 1080] Average: 11.16 Frames Per Second Все тесты, кроме летающей скамейки, выглядят как «пошаговая стратегия».
Находясь в удрученном состоянии, я решил, что самое время поставить драйвера графики от Intel. Уж они-то должны исправить положение.
под Ubuntu x64 установка выглядит так:
$ cd /tmp/ $ wget https://download.01.org/gfx/ubuntu/14.04/main/pool/main/i/intel-linux-graphics-installer/intel-linux-graphics-installer_1.0.6-0intel1_amd64.deb $ sudo dpkg -i intel-linux-graphics-installer_1.0.6-0intel1_amd64.deb $ sudo intel-linux-graphics-installer Дальше следуем указаниям графического инсталлятора. По окончании установки — перезагружаемся.
С надеждой на лучшее, запускаю снова комплект тестов.
Увы.
Чуда не произошло. Вернее произошло но не там, где этого хотелось:
QGears2 и Nexuiz 2.5.2 ускорились в 2,5 раза и выдали 869 и 24 FPS соответственно, а результаты Unigine Sanctuary и Unigine Tropics не изменились абсолютно, и остались пошаговой стратегией.
Вывод:
Игровой станцией, под управлением Ubuntu, Нюше не быть, по крайней мере, до тех пор, пока не будут выпущены драйвера, более полно раскрывающие ее потенциал.
Производительность дисковой подсистемы:
pts/iozone-1.8.0 [Record Size: 4Kb - File: 8GB - Test: Read] - Average: 387.98 MB/s pts/iozone-1.8.0 [Record Size: 1MB - File: 8GB - Test: Read] - Average: 388.10 MB/s pts/iozone-1.8.0 [Record Size: 4Kb - File: 8GB - Test: Write] - Average: 489.53 MB/s pts/iozone-1.8.0 [Record Size: 1MB - File: 8GB - Test: Write] - Average: 490.38 MB/s На мой взгляд показатели весьма достойные, учитывая продолжительность тестов в 8 часов.
Слега удивляет только, что скорость записи выше скорости чтения.
При использовании тестовых файлов небольшого размера (2Gb), когда в дело включаются кэши, результаты тестов чтения — совсем фантастические:
pts/iozone-1.8.0 [Record Size: 4Kb - File: 2GB - Test: Read] - Average: 3404.08 MB/s pts/iozone-1.8.0 [Record Size: 1MB - File: 2GB - Test: Read] - Average: 6440.35 MB/s Скорость записи остается в пределах 490MB/s.
Данный набор тестов не имеет прямого отношения непосредственно к Intel NUC, но я просто не мог не протестировать этого серебристого красавца — SSDSC2BW120A4.
Вывод:
Каждый сделает сам.
Чуть не забыл. (наверх)
В самом начале статьи я писал, что капризная Нюша отказалась загружать свежеустановленную Ubuntu в режиме EFI.
В Процессе изучения структуры раздела /boot я понял причину и нашел решение.
Дело в том, что Нюша ищет загрузчик по адресу /EFI/BOOT/bootx64.efi, а Ubuntu кладет его по адресу /EFI/ubuntu/ да еще и называет grubx64.efi
UPD: исправил опечатку в описании проблемы. Спасибо Mithgol и Ghool
Решение для ленивых:
Загружаемся с Live USB, открываем консоль, вводим:
$ sudo mount /dev/sda1 /mnt $ sudo mkdir /mnt/EFI/BOOT $ sudo cp /mnt/EFI/ubuntu/* /mnt/EFI/BOOT $ sudo mv /mnt/EFI/BOOT/grubx64.efi /mnt/EFI/BOOT/bootx64.efi $ sudo umount /dev/sda1 $ sudo reboot Резюме:
Intel NUC D54250WYKH в целом, дружит с linux, адекватно уживается с философией Ubuntu (вера во вселенские узы общности, связывающие всё человечество), и вполне пригоден для использования в любой серверной роли под умеренной нагрузкой.
К сожалению, испытанный образец не убирается на 1U полку, из за высоты 52мм.
- нет буквы «Н» на конце;
- нет «второго этажа» внутри корпуса;
- нет возможности установить диск 2,5».
- есть возможность установить SSD mSATA в один из двух разъемов mini PCI Express;
- высота устройства 35,6мм.
Если в мои руки попала бы стайка хотя бы из восьми Intel NUC D54250WYK я с удовольствием построил бы из них кластер на Ubuntu Cloud.
Подозреваю, что будучи установленными в 19» стойку, эти серебристые красавицы будут смотреться феерично.
На этом закончу.
P.S. На самом деле за время тестирования я провел гораздо больше тестов из комплекта phoronix test suite, чем привел в статье. их логи в основном у меня остались. Само же устройство вернулось в Intel и, скорее всего над ней сейчас издевается какой нибудь другой тестер.
В комментариях — постараюсь ответить на вопросы
P.P.S. Уже после того, как я вернул Нюшу в компанию Intel, я с большим огорчением узнал, что портретный объектив на моем кэноне, внезапно начал страдать сильным бэкфокусом, и фотосессия получилась посредственного качества, некоторые фото пришлось даже заменить, найденными в интернете. Прошу извинить меня за эту оплошность.
Visual BIOS и Intel NUC 5i3RYH
Пару лет назад я обзавелся двумя Intel NUC с промежутком в полгода. Долго облизывался еще со старта продаж первого поколения, но там были не очень хорошие отзывы по системе охлаждения и решил переждать стабилизацию.
На третьем поколении «сломался» и купил D54250WYKH, во-первых стало лучше с охлаждением, а во-вторых мне понадобилась лаба для VMware ESXi. Убедившись, что девайс отличный и ESXi крутится месяцами без малейших проблем, через какое-то время притащил пятое поколение 5i3RYH в качестве медиацентра для гостиной.
Казалось, что все прекрасно и вот тут возник неожиданный «нюанс».
У Intel NUC в качестве BIOS установлен VisualBIOS, дефолтное разрешение графики у которого 1024×768. Версия BIOS, которая поставлялась производителем с моей машинкой, выводила VisualBIOS в режиме FullHD, причем графика 1024×768 центровалась внутри 1920×1080, образуя черную рамку. В принципе жить было можно.
Intel NUC был подключен к старенькому ресиверу Sony STR-DN1000 и VisualBIOS отображался без проблем.
Потом посыпались обновления BIOS, одно из которых неожиданно все сломало в чертям: VisualBIOS перестал поддерживать FullHD и стал выводиться в нативном разрешении 1024×768. Ресивер такое разрешение не поддерживал, что привело к невозможности входа в VisualBIOS без переподключения к монитору или телевизору.
Зачем так сделал Intel, для меня осталось загадкой, все что я смог найти — жалобы людей, у которых отсутствовали устройства воспроизведения с поддержкой FullHD и которые изначально не могли зайти в VisualBIOS. Вероятно причина в этом, хотя решение выглядит странным: чуваки покупают недешёвый комп с поддержкой вывода 4K, а купить телек или монитор с поддержкой FullHD им влом.
Вообще, проблема с VisualBIOS и разрешением 1024×768 преследует Intel почти в каждом поколении Intel NUC. На форуме можно найти длинные треды с проблемами, аналогичными моей. У кого-то телевизор не поддерживает 1024×768, у кого-то — ресивер. У кого-то поддержка есть, но бажная и изображение сдвигается/рвется на части.
Intel видимо пыталась что-то придумать, даже модифицировала алгоритм поиска подходящего разрешения для отображения VisualBIOS:
BIOS Version 0350 — RYBDWi35.86A.0350.2015.0812.1722
Refactored graphics resolution algorithm to find closest supported resolution to 1024×768. This should correct scaling issues with 4K monitors.
Я каждый раз с надеждой обновлялся, но скоро надежда померла, я забил и забыл.
На этих выходных было подходящее настроение и я решил привести технику в порядок, почистить охлаждение ну и заодно накатить последнюю версию BIOS (0366), так как не обновлялся год, если не больше.
В описании предыдущей версии видел вот такие строки, но не придал им особого значения:
BIOS Version 0365 — RYBDWi35.86A.0365.2017.0704.1050
Fixed issue where the screen wouldn’t fit on some displays.
Помня о проблемах с VisualBIOS на моей конфигурации, специально подключил монитор и перепрошился. Потом вернул все как было и решил проверить.
И какой же результат? А работает все! Почему? А потому что VisualBIOS снова выводится в FullHD, только разрешение 1024×768 скейлится до 1920×1080 и черной рамки нет.
Вот такая неожиданность спустя почти два года с момента покупки девайса… Похоже в версии 0365 фикс с крайне круглым и абстрактным описанием делает вполне прямоугольные и конкретные изменения. У кого подобная проблема и пятое поколение Intel NUC — рекомендую!
Intel nuc как зайти в биос

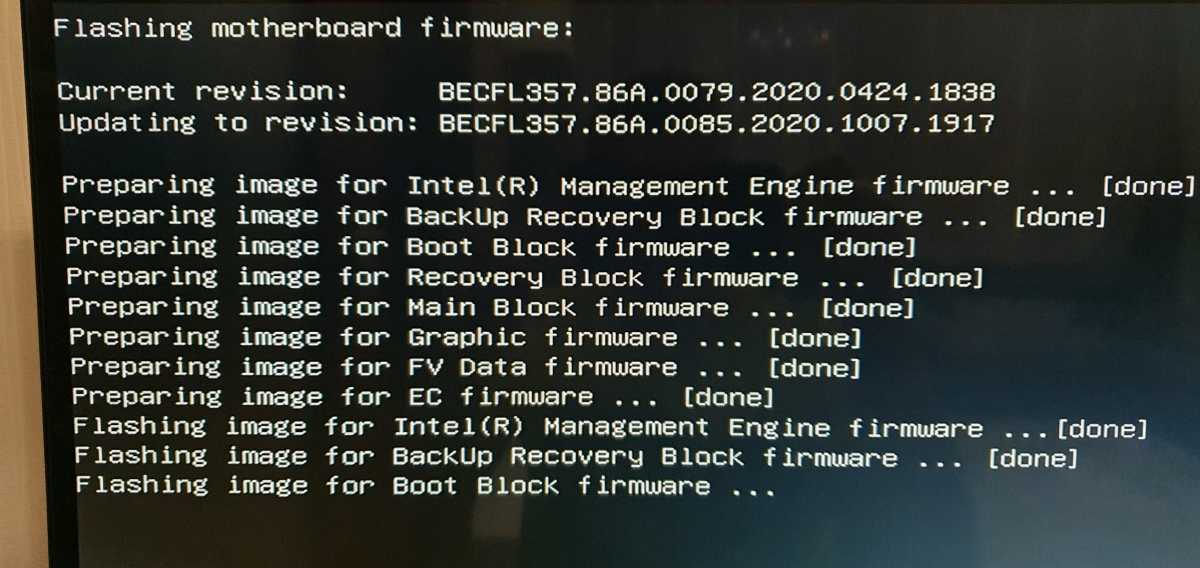

Вчера перед выключением компа он попросил обновиться и выключиться — что и было сделано. Сегодня при включении влезло такое окно и . тишина. При долгом нажатии на кнопку выключения он вырубился и при повторном включении просто черный экран, биос не загружается, вентилятор слышно что крутится. Не могу ничего с клавы сделать — просто темнота. Что может быть. Ему от роду 1,5 года, использовался 80% только для интернета иногда фотокорекция и пр.
Диск С SSD 256 Gb
Intel I5 8Gb оперативки
Бродягa патриот 24.11.20 21:16
NEW 24.11.20 21:16
в ответ zlot 24.11.20 20:48, Последний раз изменено 24.11.20 21:27 (Бродягa)
Убил ты его. Что, английского даже минимума не знаешь? Написано же — «прошивка БИОСА мамы», Версия старая такая то, версия новая такая то, «прошиваю блок бла бла бла». Во время этого нельзя ни в коем случае прерывать прошивку.
В итоге у тебя теперь мама без БИОСА, то бишь — «кирпич». A так как там проц распаян, то и он считай тоже. Либо менять, либо искать у кого есть программатор и кто сможет чип БИОСА прошить с его помощью.
Вообще то, БИОС просто так не обновляют, особенно если все пашет без глюков. Какого хрена и как ты попал на его обновление — непонятно. Вангую что какой-то предустановленный софт от интела, который типа следит за системой, обновлениями итд итп, предложил тебе это сделать, а ты не разобравшись разрешил.
Уже много раз говорено, предустановленный софт от производителя — ненужный мусор, который только систему засоряет. Я лично, если такое покупаю, все ненужное сразу удаляю. Либо покупаю без винды и ставлю ее чистую, без всякого мусора.
Сев Корея удивляет https://youtu.be/2qYSVeHIGOo
zlot свой человек 24.11.20 21:25
NEW 24.11.20 21:25
в ответ Бродягa 24.11.20 21:16
Вангую что какой-то предустановленный софт от интела, который типа следит за системой, обновлениями итд итп, предложил тебе это сделать, а ты не разобравшись разрешил.
Комп брал без дисков, памяти и оперативки сам всё докупал и устанавливал винду. Комп попросил обновить винду и выключиться, я согласился. Никаких прог от производителя не было установлено. Можно ли к нему найти отдельно материнку? Или попытаться для начало найти спеца который прошьёт БИОС? Как лучше поступить?
Бродягa патриот 24.11.20 21:31
NEW 24.11.20 21:31
в ответ zlot 24.11.20 21:25, Последний раз изменено 24.11.20 21:38 (Бродягa)
Можно ли к нему найти отдельно материнку? Или попытаться для начало найти спеца который прошьёт БИОС? Как лучше поступить?
Без понятия. Смотря сколько спец попросит, если ты его еще найдешь. Учитывая что это НЮК, там материнка — считай сам мини пк в виде barebone, проц же распаян.
Но конечно не факт. что подходящий, я не особо в теме, на счет этого.
