Новости

Новый рекорд в HWBOT!
Система на базе матплаты ASRock ‘Fatal1ty x79 Professional’ поставила мировой рекорд в PCMark 05 — 55334 баллов

Материнские платы серии x79 компании ASRock серии Overclock KING продолжают устанавливать рекорды. Входящая в первую тройку мировых производителей материнских плат компания ASRock с гордостью объявила, что процессор Intel ® Sandy Bridge-E Core i7 3960X был разогнан до 5.4 ГГц на материнской плате Fatal1ty x79 Professional и набрал в PCMark 05 55 334 баллов, который на данный момент является лучшим в мире.

HWBOT – признанный оверклокерами во всем мире ресурс, который позволяет фиксировать результаты разгона комплектующих. Мероприятие освещалось IT журналистами Гонконга и сайтом HKEPC. Результат в 55 334 баллов был достигнут 15 апреля с использованием топовой матплаты ASRock на базе чипсета X79, двух видеокарт SAPPHIRE 7970, оперативной памяти Corsair Dominator GT (CMGTX8) 4 х 2 Гбайт 2400 МГц и RAID-массива из восьми SSD CORSAIR Force GT объемом 120 Гбайт.

Руководитель оверклокерской лаборатории HKEPC Мад Цзы (Mad Tse) так прокомментировал достигнутый результат: «Большую роль в достижении такого рекорда принадлежит компании ASRock с её выдающейся командой разработчиков. Большое спасибо за четыре специальные версии BIOS, которые они смогли нам предоставить за последние три дня. Я ещё никогда не видел такой хорошей работы службы поддержки! С такими матплатами премиум-уровня и квалифицированной технической поддержкой добиться отличных результатов было совсем не сложно! «

Директор департамента ASRock Performance RD, Уильям Ю (William Yu), сказал: «В ASRock все рады полученным результатам! Чтобы получить большую производительность дисковой подсистемы в RAID, мы выпустили специальный BIOS, в котором оптимизирована передача данных по шине PCI Express! BIOS оптимизирует производительность процессора для достижения лучших результатов в разгоне».

Вверху: На скриншоте виден результат в 55 334 баллов, достигнутый системой на базе матплаты ASrock в PCMark 05. Это, бесспорно, самый лучший показатель, который мы когда-либо видели.(http://www.hwbot.org/submission/2274422_mad222_pcmark_2005_core_i7_3960x_55334_marks/)

Процесс разгона начинается с подготовки материнской платы. Охлаждаемая жидким азотом, Fatal1ty x79 Professional способна работать при температуре -57 ° С и запустить систему на стабильной частоте процессора 5.4 ГГц. С оптимизацией настроек в BIOS система достаточно стабильна, чтобы завершить тест PCMark 05 и набрать 55 334 баллов. Кроме того, система даже позволяет запускать все текстовые приложения, которые проработали 16 часов без сбоев.

Вверху: CPU-Z идеально подходит для отслеживания частот процессора. Частота поднята до 5.4 ГГц с использованием специально разработанной для энтузиастов платы ASRock x79 Professional.

Материнская плата Fatal1ty x79 Professional создана с применением высококачественных компонентов и оснащена удобными инструментами для достижения максимальных результатов в разгоне. Стоит отметить конденсаторы класса Premium Gold, подсистему питания Digi Power с 16 + 2 фазами. Также ASrock представляет эксклюзивную программу для разгона EZ OC. Это простой в использовании инструмент для разгона, который позволяет тонко настраивать систему начиная с отметки в 5,2 ГГц (частота ядра CPU). После разгона процессора до 5.2GHz, пользователи могут легко добиться результата в 5.4 ГГц. С ASRock EZ OC процесс разгона сравним с нажатием одной кнопки.

Чтобы задействовать всю мощность вашей системы, вам нужен ПК с отличными компонентами. Благодаря партнерству между HEKPC, ASRock, Corsair и Sapphire это стало возможным!

• СПРАВКА
• О компании ASRock
• Свяжитесь с нами
• Заявление о конфликтных полезных ископаемых

• НОВОСТИ
• Пресс-релизы
• Награды

• ПОДДЕРЖКА
• Скачать
• Часто задаваемые вопросы
• Службой технической поддержки

• ОБЩЕНИЕ
• Facebook
• YouTube
• Instagram
• Форум
• Для дилеров и СМИ
• Обои на стену

© 2023 ASRock Inc. Все права защищены. | Информация на сайте ASRock.com может быть изменена без предварительного уведомления. | Условия эксплуатации | политика конфиденциальности

Ez oc mode что это

Ваша оценка отправлена, спасибо. Сообщите нам, пожалуйста, как можно сделать ответ вам еще более полезным.

Я не смог найти информацию для решения моей проблемы
Я нашел информацию, но так и не смог решить свою проблему
Контент предоставляет неверную информацию
Контент устарел
Изображения не четкие
Шаги не ясны
Были технические трудности с сайтом, например битые ссылки
Ответ слишком длинный, чтобы читать
Другие предложения: :
Пожалуйста, не указывайте личную информацию в своем комментарии.

Если вам нужна дополнительная поддержка, обратитесь в MSI с.

Hot_Line Задайте вопрос None

Спасибо за то, что дали нам знать.

Пожалуйста, не указывайте личную информацию в своем комментарии.

Благодарим за ваше мнение.

Руководство по BIOS

October 12,2021

В меню BIOS есть два типа интерфейса: простой режим (EZ MODE) и продвинутый режим. В продвинутом режиме имеется четыре модуля: SETTINGS (настройки), M-FLASH (обновление BIOS), HARDWARE MONITOR (мониторинг оборудования), BOARD EXPLORER (просмотр материнской платы). Модуль SETTINGS состоит из пяти частей: system overview («Обзор системы»), advanced («Продвинутые настройки»), boot («Настройки загрузки»), security («Настройки безопасности»), storage and departure («Сохранить и выйти»).

• Простой режим（EZ MODE）
• Продвинутый режим

Простой режим（EZ MODE）

Продвинутый режим

Продвинутый режим включает четыре модуля: SETTINGS, M-FLASH, HARDWARE MONITOR, BOARD EXPLORER.

• SETTINGS (Настройка)
• M-FLASH（Обновление BIOS）
• HARDWARE MONITOR (Мониторинг оборудования)
• BOARD EXPLORER (Просмотр материнской платы)

SETTINGS («Настройки»)

• System status: обзор системы
• Advanced: продвинутые настройки
• Boot: настройки загрузки системы
• Security: настройки безопасности
• Store and leave: сохранить и выйти из меню

System Status («Обзор системы»)

● Настройка даты и времени

● Информация о жестком диске

● Информация о системе

● Информация об интерфейсе управления данными

Advanced («Продвинутые настройки»)

• Integrated peripherals («Встроенные периферийные устройства»): настройка параметров сети, звуковых эффектов, жесткого диска и других параметров
• Power management settings («Настройки управления питанием»): управление электропитанием EuP2013
• Windows OS Configuration («Конфигурация ОС Windows»): Продвинутые настройки ОС Windows
• Wake up event setup («Настройка выхода из спящего режима»): настройка выхода системы из спящего режима
• Настройка конфигурации сетевой карты

Встроенные периферийные устройства

● Продвинутые настройки встроенных сетевых устройств, звуковых эффектов, жесткого диска.

Настройка управления электропитанием

●Настройка оптимизации эффективности потребления энергии EuP

●Режим работы системы, если прекращается, а затем восстанавливается подача питания от источника переменного тока.

Конфигурация операционной системы Windows

● Настройки сертификации Win10 WHQL（CSM/UEFI）

● Быстрый запуск: функция быстрой загрузки Windows8

● Настройка безопасного запуска: настройка безопасного запуска Windows, чтобы предотвратить доступ неавторизованных пользователей

Настройка выхода из спящего режима

● Настройка выхода устройства из спящего режима по сигналу от часов реального времени

Настройка конфигурации сетевой карты

● Настройка разъемов сетевых устройств

● Просмотр статуса подключения к сети

Boot («Загрузка»)

● Задание настроек порядка загрузки

● Установка приоритета загрузочного устройства

● Задание приоритета жесткого диска

Security («Безопасность»)

● Настройка пароля BIOS.

● Настройка модуля TPM

Save & Exit («Сохранить и выйти»)

● Сохранение или отмена изменений в BIOS

● Выход из настроек BIOS

M-FLASH

HARDWARE MONITOR (Мониторинг оборудования)

● Настройки теплоотведения CPU/SYS

BOARD EXPLORER (Просмотр материнской платы)

● Нажмите на восклицательный знак, чтобы просмотреть информацию о подключенных периферийных устройствах.

Возможности BIOS Setup

BIOS Setup материнской платы ASRock H55M Pro основан на микрокоде American Megatrends Inc.

Организация BIOS Setup тестируемой платы во многом повторяет ранее описанную нами в обзоре ASRock P55 Extreme, а нововведений, характерных для Intel H55 Express, здесь немного. Поэтому самые нетерпеливые читатели уже сейчас могут переходить к рассказу о практических испытаниях платы.

Последней на момент тестирования была прошивка версии 1.20. Сейчас на сайте доступна уже 1.80. Поэтому может статься, что плата избавилась от большинства отмеченных здесь проблем.

Первая страница целиком посвящена заданию текущих времени и даты. Также здесь выводится основная информация о конфигурации системы: базовые характеристики установленных центрального процессора и модулей памяти.

реклама

Конечно, лучше бы первым, как на некоторых платах Asus и Gigabyte, шел оверклокерский раздел. OC Tweaker в BIOS Setup ASRock H55M Pro традиционно второй по счету. На следующем коллаже он приведен целиком:

Первые четыре параметра отвечают за быструю установку настроек:

Turbo 50 – это автоматический разгон системы на 50%.

Load CPU EX OC Settings действует более тонко, позволяя выбрать желаемую частоту центрального процессора. При этом плата сама подбирает подходящие множитель и BCLK. Список значений впечатляет. При штатной частоте стендового процессора Core i5 750 в 2.66 ГГц предлагается диапазон от 3.6 до 4.2 ГГц. Хотя мы не удивимся, если содержание списка одно и то же для разных моделей CPU.

Что касается 4.2 ГГц, то это практически максимум разгона данного экземпляра с воздушным охлаждением; такая частота требует аккуратного подбора напряжения (чуть ниже – нестабильность, чуть выше – перегрев под LinX) и работоспособности платы как минимум на 200 МГц по BCLK. Это если процессорный множитель будет установлен в соответствующее активированному Turbo Boost значение 21. А иначе и вовсе понадобится 210 МГц по базовой частоте.

При попытке установить 4.2 ГГц с помощью Load CPU EZ OC Setting выяснилось, что про Turbo Boost тестируемая плата «знает» и ограничилась BCLK, равной 200 МГц.

реклама

Аналогично можно выбрать предпочтительный режим работы памяти.

Здесь при выборе последнего доступного значения – 2133 МГц – плате ничего не оставалось, как увеличить базовую частоту до 213 МГц. Смело. Забегая вперед, скажу, что это значение близко к верхнему пределу стабильности протестированного экземпляра ASRock H55M Pro по BCLK.

Следующий параметр – Load XMP Setting – включает Intel Extreme Memory Profile. Если, конечно, в SPD памяти «прошит» соответствующий режим. Оверклокерские модули, предназначенные для работы с процессорами Intel Core i5 и i7, обычно могут похвастать его наличием.

Например, для использовавшейся в тестах памяти Corsair XMS3 это 1600 МГц при задержках 7–7–7 и напряжении 1.65 В. Только вот у стендового процессора Core i5 750 максимальный множитель памяти равняется 10. Что при штатной базовой частоте 133 дает максимум 1333 МГц DRAM.

Но решение существует и для этого случая: нужно повысить базовую частоту. Именно так поступали последние протестированные нами материнские платы Asus и Gigabyte. Проектировщики ASRock H55M Pro этот способ также реализовали.

Поддерживает плата и «совсем классический» автоматический разгон. Для этого параметр Overclock Mode нужно установить в значение I.O.T.

Правда, диапазон изменения BCLK и частоты PCI-E совсем несерьезный – увеличить каждую можно максимум на 10%.

Понятно, что полноценный разгон возможен лишь при установке Overclock Mode в Manual. Что я и сделал. После этого базовую частоту можно задавать вручную.

реклама

Параметр Boot Failure Guard позволяет деактивировать помощь при старте в случае «переразгона». Как показали дальнейшие тесты, эта функция на плате ASRock H55M Pro находится в зачаточном состоянии. Так что, возможно, ее отключение будет своего рода проявлением милосердия :).

Лучше обратим внимание на процессорный множитель. Кроме Auto и всех штатных (от 9 до 20 для стендового Core i5 750), плата позволяет напрямую установить коэффициент умножения CPU в значение, соответствующее активированному Turbo Boost.

Но оказалось, что турборежим сложнее выключить, чем включить. Когда фиксируешь множитель, ожидаешь, что он не будет изменяться. Но ASRock H55M Pro действует иначе. На ней установленный в конкретное значение процессорный коэффициент умножения перестает уменьшаться в простое, но под нагрузкой все равно увеличивается до 21.

И только при выборе Auto появляется возможность отключить Intel TurboMode tech (Turbo Boost). Но не в OC Tweaker, а в подразделе CPU Configuration, расположенном на странице Advanced. Не очень удобно. Это тот редкий случай, когда в оверклокерском разделе стоило хотя бы продублировать ссылку.

Но раз уж мы его все равно нашли, сразу отметим самые интересные параметры CPU Configuration. Первым делом здесь выводится справочная информация об установленной модели центрального процессора, а дальше предлагается (де-)активировать многочисленные технологии, поддерживаемые современными CPU Intel.

Например, в нем присутствует возможность отключить три или два процессорных ядра, оставив, соответственно, одно или пару. Некоторые материнские платы Gigabyte позволяют получить даже трехъядерный процессор Core i7. На ASRock H55M Pro сравнить четырехъядерник Intel с AMD Phenom X3 «в равных условиях» не получится :).

Больший практический интерес представляет выбор режима работы Turbo Boost. За это в ответе параметр Intel C-State Tech. Его включение активирует полноценный Turbo Boost, каким он был задуман самим производителем процессоров. Так, например, при загрузке только одного ядра Core i5 750 его множитель будет увеличен до 24. Да, в штатном режиме такой турборежим может дать неплохую прибавку производительности. А вот при разгоне грозит потерей стабильности.

Но возвращаемся на страницу OC Tweaker. Множители DRAM и шины QPI задаются путем выбора конечной частоты из списка, а рядом с каждым параметром указано его текущее значение. Удобно.

Приятно видеть, что в чем-то ASRock даже опережает Asus. На платах тайваньского гиганта до сих пор текущие параметры выводятся блоками в строку, и ассоциировать их с конкретными параметрами при этом не слишком удобно.

Аналогично организован выбор задержек памяти. В BIOS Setup тестируемой платы они все вынесены в отдельный подраздел.

Правда, при попытке задания таймингов вручную была выявлена неприятная проблема (по крайней мере, она присутствовала в прошивке версии 1.20): «зависание» BIOS Setup при попытке вернуться в предыдущий раздел. Хорошо, что по F10 прямо оттуда можно было сохранить настройки и перезагрузиться. Неудобно, но хотя бы можно задать задержки.

Следом в OC Tweaker следует блок напряжений. Первым делом здесь рекомендуется отключить снижение процессорного напряжения под нагрузкой (так называемый Vdroop), активировав Load-Line Calibration.

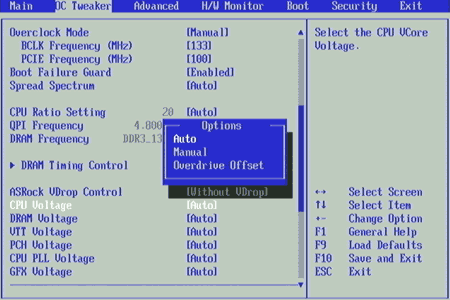

Процессорное напряжение можно задать двумя способами: вручную (Manual) и с помощью сдвига (Overdrive Offset).

В первом случае оно будет жестко зафиксировано и не будет снижаться в отсутствии нагрузки.

Overdrive Offset же подразумевает выбор некоторого «сдвига». Максимальное напряжение под полной нагрузкой будет равно штатному, увеличенному на эту дельту. А в простое оно будет снижаться настолько, насколько и должно. По крайней мере, в теории. Как это работает на практике, мы обязательно проверим. Сохранение работоспособности энергосберегающих технологий при разгоне – редкая пока возможность, она может стать серьезным плюсом материнской платы ASRock H55M Pro.

Что касается напряжения, подаваемого на память, то ее контроллер встроен в процессор, и существует рекомендация Intel, устанавливающая максимальное безопасное значение на уровне 1.65 В. Именно такое напряжение фактически стало стандартом для модулей оверклокерской памяти, предназначенных для процессоров Core i7 и i5. Но BIOS Setup платы ASRock H55M Pro, как и положено, позволяет подать на память более чем два вольта.

Разумеется, потенциально небезопасные значения при этом выделяются красным цветом.

Для памяти, начиная с 1.7 В, для центрального процессора – с 1.45 В.

Последним в списке идет новое для нас напряжение встроенного видеоядра Intel HD Graphics – GFX Voltage. Возможностей для изменения частоты его работы в BIOS Setup материнской платы ASRock H55M Pro не предусмотрено, пользователю придется использовать программные средства.

Работу видео-функционала процессоров Clarkdale в связке с Intel H55 мы уже затронули в недавнем материале.

Пока же приведем таблицу с диапазонами и шагами изменения основных напряжений в BIOS Setup тестируемой сегодня платы:

Напряжение	Минимум, В	Максимум, В	Шаг, В
CPU	0.84375	1.60000	0.00625
Memory	1.30000	2.05000	0.01250
VTT	1.12000	1.55000	0.00625
PCH	1.05000	1.25000	0.10000
CPU PLL	1.81000	2.18000	0.12500

Здесь же в OC Tweaker можно сохранять и загружать профили настроек. Причем не только оверклокерских, а всего BIOS Setup. Максимум три штуки, запись на носители не поддерживается. Ну, хоть поясняющее суть набора настроек название для профиля ввести можно:

Руководство Hardwareluxx: разгон Haswell-E

Страница 4: BIOS материнской платы ASUS Rampage V Extreme

Для наших тестов мы установили последнюю версию UEFI. Прошивку ASUS Rampage V Extreme можно выполнить двумя способами. Новую версию UEFI можно прошить напрямую через утилиту EZ Flash 2 в BIOS, можно воспользоваться утилитой «ASUS EZ Update» под Windows.

ASUS вполне использовала тот же интерфейс, что и у протестированных ранее материнских плат Intel Z97 из линейки ROG. Отдельные пункты подсвечиваются желтым, оставшиеся пункты – белым. Начнём с верхнего левого угла. Там выводится время и дата. Рядом можно заметить язык UEFI. Новым добавлением стал мастер «EZ Tuning Wizard», облегчающий задачу разгона для новичков. Впрочем, хардкорным оверклокерам такая функция ни к чему, они наверняка предпочтут выставлять все настройки вручную. Но всё же приятно, что о начинающих пользователях ASUS тоже позаботилась.

В следующем поле приводится информация о модели материнской платы, установленной версии BIOS, модели CPU, тактовых частотах и ёмкости памяти. Правее можно видеть температуру CPU и материнской платы. Также выводится напряжение CPU. Ниже в левом поле выводится информация об установленных модулях памяти, занятые слоты, ёмкости и частоты. Также можно выбрать профиль Extreme Memory Profiles (или XMP), если таковые присутствуют. Правее выводится информация о подключенных накопителях. Наконец, нижнее поле позволяет настроить скорости вентиляторов, с помощью функции «Manual Fan Tuning » можно выставить скорость индивидуально.

В правой части окна выставляется базовый режим работы. По умолчанию активен режим Normal. Но можно активировать режимы «ASUS Optimal» и «Power Saving». В режиме «ASUS Optimal» система увеличивает производительность, в режиме «Power Saving» она начинает работать более эффективно. Также вы можете легко изменять порядок загрузки. Вы можете переключиться в расширенный режим, кликнув «Advanced Mode» или нажав клавишу «F7», его мы рассмотрим ниже.

Режим Advanced Mode визуально похож на EZ Mode, но имеет другую структуру. Первая вкладка известна по первым материнским платам LGA1150 от ASUS. Функция «My Favorites» была перенесена на новую платформу Haswell-E, она содержит набор наиболее часто используемых функций BIOS, которые можно хранить на отдельной странице. Но добавление функций ASUS было решено несколько иначе. Контекстное меню у Rampage V Extreme исчезло, для добавления следует кликать на функцию «My Favorite (F3)» сверху или использовать клавишу «F3». Откроется отдельное окно, в котором можно выбрать функции.

Следующей идёт вкладка «Extreme Tweaker». В ней сведены все функции разгона, реализовано большое количество опций, которые будут достаточны и для опытных оверклокеров. Вы сможете выставлять тактовые частоты CPU или памяти, а также отдельные напряжения. Ниже приводится описание того, что выполняет каждая функция.

На основной странице «Main» содержится базовая информация: версия BIOS, установленная модель процессора и спецификации памяти. Здесь можно изменить язык меню, если требуется. Многочисленные интегрированные компоненты можно традиционно отключать на следующей вкладке. Некоторая информация мониторинга постоянно выводится в правом поле, но ASUS добавила отдельную вкладку «Monitor», где можно, в том числе, выставлять скорости работы вентиляторов. Вы также можете посмотреть температуры и напряжения.

Все настройки, влияющие на процесс загрузки, располагаются на вкладке «Boot». Если вас беспокоит загрузочная картинка, вы можете здесь её отключить. Здесь также есть опции Boot Override, которые обычно выносят на последнюю страницу. ASUS также добавила несколько утилит. Через «ASUS EZ Flash 2 Utility» можно обновлять UEFI. Все настройки UEFI можно сохранять в восемь профилей, которые можно сохранять на USB-брелок или импортировать через функцию «ASUS Overclocking Profile». Опция «ASUS SPD Information» считывает значения SPD (Serial Presence Detect) с модулей памяти DIMM. В пункте «Exit» можно сохранить настройки или загрузить настройки по умолчанию. Перед сохранением настроек UEFI выводится небольшое окно, в котором указываются все изменяемые настройки. Кроме того, если вы хотите добавлять заметки, то вам больше не потребуется бумага и ручка — можно просто активировать функцию «Quick Note».

Удобство нового интерфейса UEFI мы оцениваем удовлетворительно. При навигации по меню заметны подёргивания и рывки — по крайней мере, это касается клавиатуры. В разделе «Monitor» появились длительные задержки при прокрутке, что нам понравилось ещё меньше. Но курсор мыши двигается плавно. В остальном все настройки срабатывают хорошо. Насчет стабильности работы жалоб у нас тоже не возникло.

В следующей галерее приведены все скриншоты BIOS.
